Armadi per impianti degli edifici
e smart building

Un edificio, tre mondi di armadi

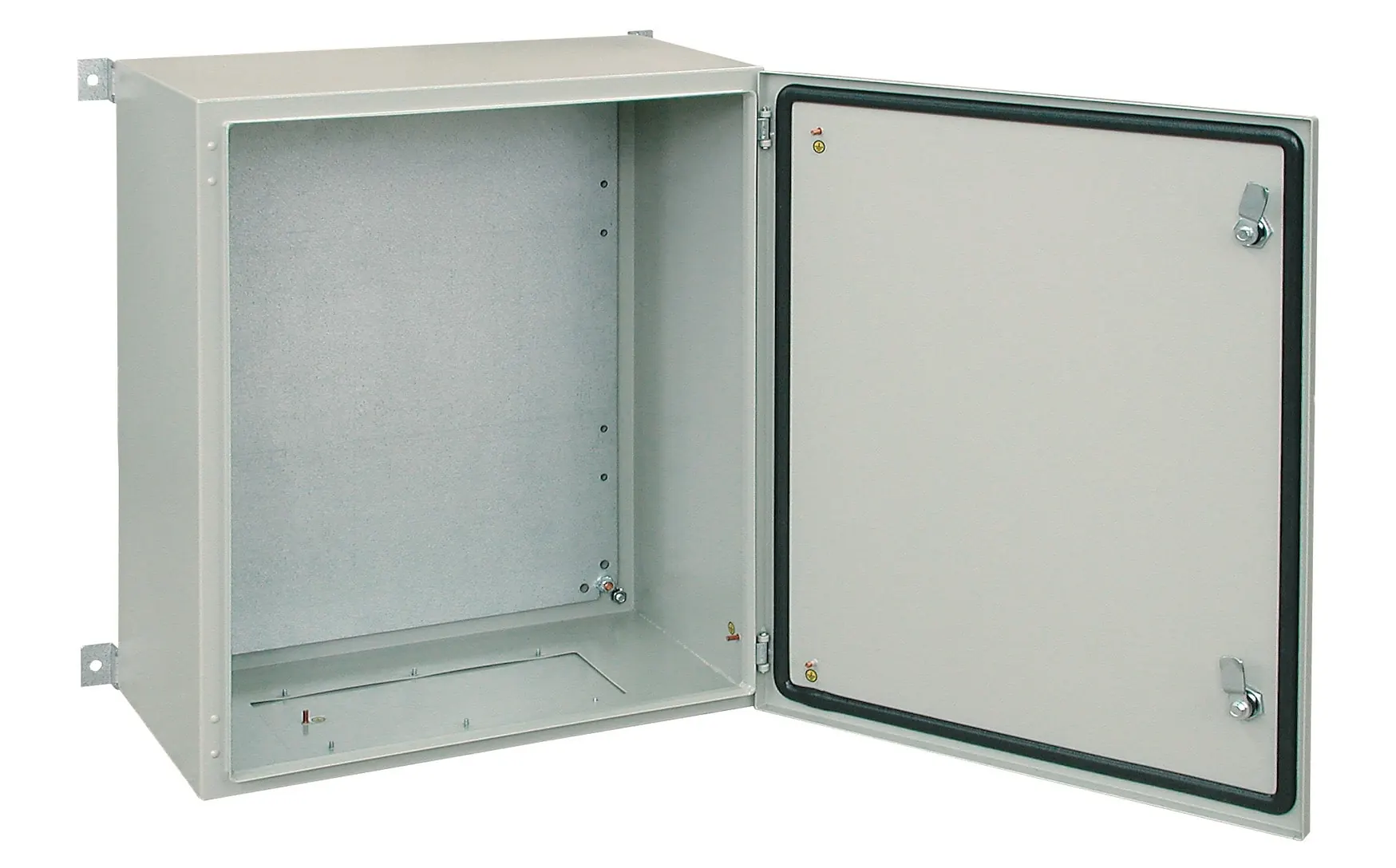

I moderni impianti degli edifici si distribuiscono su tre livelli: la distribuzione dell’energia (QGBT, sottoquadri), l’automazione (centrali BMS, regolatori, automazione degli ambienti) e sempre più la rete dell’edificio (switch, access point, server per controllo accessi e video). ZPAS li copre tutti e tre — con armadi a pavimento SZE e armadi a parete SWN per distribuzione e regolazione, distributori a parete 19″ Z-BOX/Z-CUBE per il piano e armadi rack di rete SJB per il locale tecnico.

Per i casi speciali ci sono l’acciaio inox (parcheggio sotterraneo, piscina — armadi in acciaio inox) e varianti da esterno per la tecnologia sul tetto o nelle aree esterne.

Applicazioni tipiche

Requisiti — inquadrati con chiarezza

Norme e standard negli impianti degli edifici

I quadri di distribuzione negli edifici sono quadri di bassa tensione secondo IEC 61439 su armadi vuoti secondo IEC 62208 — installati secondo le regole della DIN VDE 0100 dall’impresa elettrica. Per la scelta dell’armadio conta soprattutto il grado di protezione secondo EN 60529: IP 54 per le centrali tecniche, IP 65 per aree umide e di lavaggio come il parcheggio sotterraneo, IP 54/55 per il tetto — la panoramica IP aiuta nella classificazione.

Il lato IT dell’edificio segue il mondo 19 pollici (IEC 60297): quadri di piano, server BMS e tecnologia di rete condividono la stessa norma rack — dal distributore a parete compatto all’armadio a pavimento nella sala server.

Quale armadio per quale punto dell’edificio?

Progetto tipico: edificio per uffici dalla cantina al tetto

Situazione di partenza: un nuovo edificio di sei piani richiede un distributore di rete per piano, una centrale BMS nel locale tecnico, quadri nel parcheggio sotterraneo — e sul tetto un armadio resistente alle intemperie per la tecnologia delle aree esterne. Quattro ambienti, quattro profili di requisiti, una data di consegna.

La soluzione da un unico catalogo: distributori a parete Z-BOX ai piani, armadi SZE per quadro generale e BMS, SWN IP 65 nel parcheggio sotterraneo, un SZD a doppia parete sul tetto. Un fornitore, una documentazione, su richiesta cablati in fabbrica — e gli impianti elettrici e IT lavorano sullo stesso set di disegni.

Smart building: quando BMS e IT crescono insieme

Il moderno building management parla IP — controller DDC, gateway e switch finiscono nello stesso locale della tecnologia di rete. In pratica: prevedere livelli 19 pollici anche per il BMS, lasciare U di riserva per gli ampliamenti e documentare con precisione per ogni piano il confine tra distribuzione elettrica e IT. Chi mette ordine per tempo si risparmia in seguito la proliferazione di armadi singoli nel cavedio.

E negli edifici esistenti? Lì è la nicchia a dettare la misura: i vecchi quadri lasciano il posto ai nuovi, ma muratura, cavedio e larghezze delle porte restano. Le misure speciali dalla fabbrica risolvono il problema in modo più elegante dell’armadio standard circondato da schiuma poliuretanica — il nuovo quadro viene disegnato sull’apertura esistente, i percorsi dei cavi restano, la sostituzione avviene durante l’esercizio piano per piano. Schemi di foratura e disegni arrivano prima della consegna, così aperture e supporti sono pronti prima ancora che il primo armadio sia nell’edificio — risparmiando tempo in cantiere e giri di coordinamento.

Checklist di progettazione: armadi per gli impianti degli edifici

Questi punti andrebbero chiariti prima della gara d’appalto:

• Mappare i luoghi: centrale tecnica, piani, aree umide ed esterne — per ogni luogo definire il grado di protezione adatto secondo EN 60529.
• Quadri di piano: fabbisogno di U per piano più riserva — i distributori a parete risparmiano superficie, gli armadi a pavimento crescono più facilmente.
• Accesso: chi può accedere a quale quadro — gestore, inquilino, fornitori di servizi? Definire per tempo chiusura e registrazione degli accessi.
• Convergenza BMS/IT: prevedere spazio 19 pollici per DDC, gateway e switch — compresa una riserva di permutazione.
• Aree in vista: in ufficio conta l’estetica — prevedere porta in vetro e opzioni di design dello SJB invece di un armadio tecnico nel corridoio.
• Documentazione: un unico set di disegni per tutti gli impianti — un risparmio in collaudo ed esercizio.

Perché ZPAS

Perché i progetti edilizi hanno molti impianti ma poco spazio di stoccaggio: ZPAS fornisce tutti i livelli di armadi da un’unica fonte, programmati sull’avanzamento del cantiere — dal singolo quadro all’allestimento completo dell’edificio con configurazioni ripetute per ogni piano.
