Un armadio server è un rack 19 pollici secondo DIN 41494 che ospita server, switch e UPS e standardizza montaggio, raffreddamento e alimentazione elettrica. ZPAS produce armadi server e armadi rack di rete da 6 a 47 U con portate fino a 2.000 kg (Z-SERVER senza piedini di livellamento) e gradi di protezione fino a IP 54 — dall’armadio a parete al rack per data center, direttamente dalla fabbrica. Tutte le misure standard a confronto: misure degli armadi rack.
⚙️ Configuratore di armadi server & armadi rack di reteIn pochi passi — altezza in U, larghezza, profondità, varianti di porta & accessori · senza impegno →Armadi server e armadi rack di rete per ogni applicazione
Da oltre 50 anni ZPAS produce infrastrutture rack per IT, telecomunicazioni e industria. Il risultato: un portafoglio completo di armadi server, rack server e armadi rack di rete, che va dall’armadio a parete per ufficio all’armadio server per carichi pesanti per cluster GPU e data center IA. Tutti gli armadi sono prodotti nei nostri stabilimenti in Polonia e forniti con canali di distribuzione brevi e consulenza tecnica da Lipsia. Chi desidera acquistare un armadio server configura online la serie adatta oppure richiede un’offerta direttamente al produttore.
Ogni serie di prodotti è ottimizzata per un campo d’impiego ben definito. Gli armadi server della serie Z-SERVER hanno una portata statica di 1.600 kg su piedini di livellamento (2.000 kg senza piedini di livellamento), sono disponibili in 42–47 U e sono predisposti per corridoio caldo/freddo. Gli armadi rack di rete della serie SZB IT coprono da 18 a 47 U (grado di protezione IP 20). I rack dei tipi SRD e SRX offrono la massima accessibilità per riconfigurazioni rapide. A ciò si aggiungono condizionatori per quadri elettrici adatti a ogni fascia di potenza.
Per apparecchiature server e di rete all’aperto — nei nodi di rete, nei siti edge o sui tralicci di telefonia mobile — ZPAS fornisce l’armadio server da esterno resistente alle intemperie e climatizzato attivamente — soluzione di settore: armadi per telecomunicazioni & nodi di rete edge →
Z-SERVER – armadio server premium per data center e IA
L’armadio server Z-SERVER è il modello di punta dell’infrastruttura rack di ZPAS. Sviluppato per applicazioni impegnative nei data center, cluster GPU e progetti di data center IA con potenza dissipata ad alta densità. Con una portata statica di 1.600 kg su piedini di livellamento (2.000 kg senza piedini di livellamento) e una foratura dell’86 %, lo Z-SERVER è progettato per carichi e volumi d’aria che mettono in difficoltà gli armadi standard. Disponibile in tre altezze (42 U, 45 U e 47 U) e due larghezze (600 / 800 mm).
→ Soluzioni complete per data center con Z-SERVER, Data Box System e Container Data Center: soluzioni per data center & sale server
→ Se un singolo rack deve offrire tutto — climatizzazione, spazio per l’UPS, controllo degli accessi e monitoraggio — lo Z-SERVER diventa un micro data center: l’edge data center nell’armadio, senza una sala server dedicata.
📘 Nel catalogo (in inglese): Z-SERVER – armadi server da p. 10 · Codice di ordinazione p. 11 · 🧊 Modello 3D su 3Dfindit ↗
SZB IT – armadio rack di rete & armadio server universale
La serie SZB IT è l’armadio rack di rete più venduto della gamma ZPAS e la prima scelta per applicazioni universali in sala server. Disponibile in sei altezze da 18 a 47 U, IP 20 secondo EN 60529, porta anteriore a scelta in lamiera o con vetro di sicurezza. Come armadio server per infrastrutture IT di medie dimensioni, come armadio rack di rete per apparecchiature di rete attive e pannelli di permutazione — la serie SZB IT copre entrambe le esigenze.
📘 Nel catalogo (in inglese): SZB IT – tabella delle versioni & codice di ordinazione da p. 36 · 🧊 Modello 3D su 3Dfindit ↗
DSR IT – armadio server per colocation nei data center
L’armadio server per colocation DSR IT è concepito appositamente per data center di colocation e ambienti con rack condivisi. Dove più locatari utilizzano lo stesso armadio server — o un gestore necessita di una rigorosa separazione fisica tra segmenti di clienti — il DSR IT offre i concetti di sicurezza e di accesso adeguati. Vani chiudibili singolarmente, passaggi cavi definiti per ogni zona, compatibile con sistemi di accesso biometrici.
📘 Nel catalogo (in inglese): DSR IT – armadio server per colocation da p. 41 · 🧊 Modello 3D su 3Dfindit ↗
Armadi speciali: SZE2 PC e armadio rack di rete SJB
Non ogni ambiente IT ha bisogno di un armadio server standard. La serie SZE2 PC è un armadio per computer e server con guarnizioni e IP 54 — per ambienti industriali, capannoni di produzione o locali tecnici in cui polvere e umidità metterebbero a rischio gli armadi standard. Chiudibile a chiave, con tre vani separati per monitor, tastiera e PC, compatibile 19″ — tutti i dettagli nella pagina della serie SZE2 PC.
L’armadio rack di rete SJB è il compatto armadio rack di rete per uffici e piccole sale server: salvaspazio, ordinato, chiudibile a chiave. Ideale per pannelli di permutazione, switch e piccoli sistemi NAS, quando un armadio server a pavimento sarebbe sovradimensionato — tutte le dimensioni e il piano di lavoro di design sono presentati nella pagina della serie SJB. Quale armadio rack di rete (a parete, da ufficio o a pavimento) sia adatto al Suo impiego lo chiarisce la panoramica.
📘 Nel catalogo (in inglese): SZE2 PC da p. 51 · Armadio rack di rete SJB da p. 53 · 🧊 Modello 3D su 3Dfindit ↗

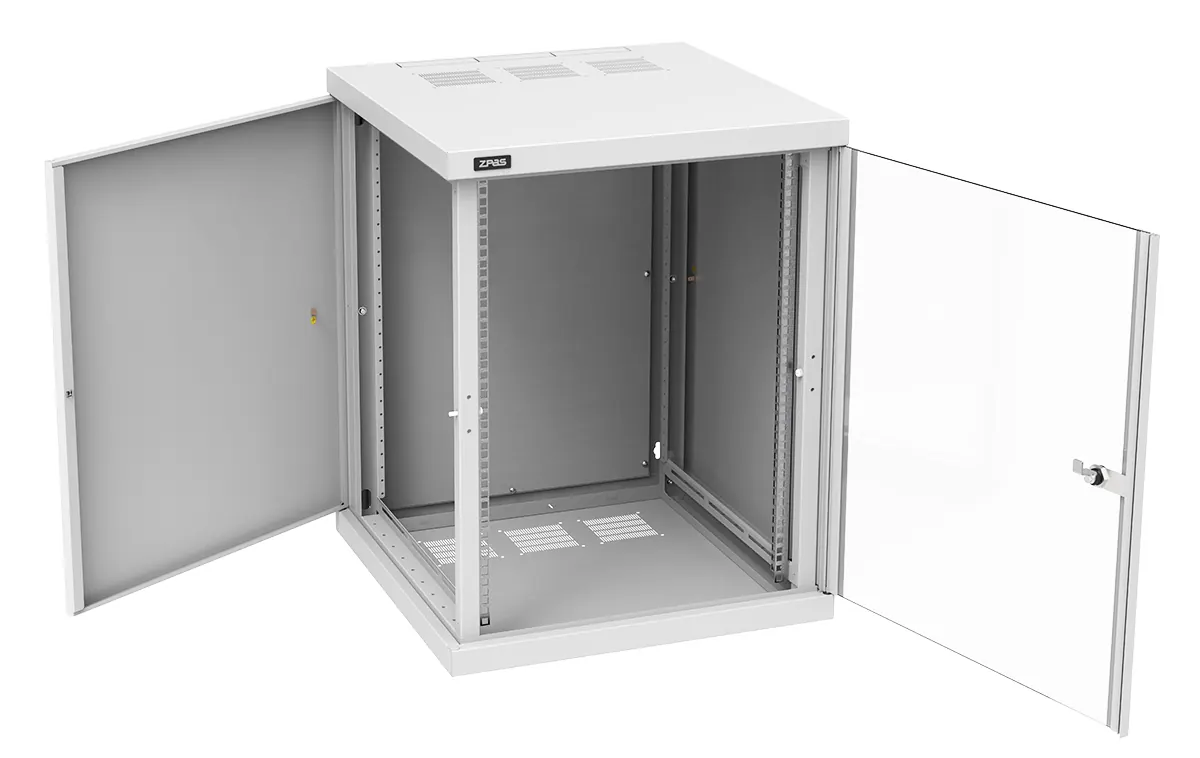

Armadi a parete 19″: Z-BOX e Z-CUBE
Dove non c’è spazio per armadi rack di rete a pavimento, gli armadi a parete ZPAS Z-BOX e Z-CUBE offrono, come armadio a parete 19 pollici, un’installazione professionale in formato da parete. Entrambe le serie sono concepite per applicazioni interne — IP 20 secondo EN 60529, montaggio senza attrezzi, disponibili con porta in vetro o porta in lamiera in RAL 7035. Ideali per pannelli di permutazione, switch e apparecchiature di rete attive in uffici, locali tecnici e sale server più piccole — tutte le versioni in dettaglio nella pagina della serie Z-BOX/Z-CUBE.
Z-BOX — armadio a parete 19″ monoblocco
L’armadio a parete Z-BOX è un robusto armadio di rete a parete 19″ monoblocco con una portata di 100 kg. Il telaio autoportante (composto da 3 telai e montanti 19″) può essere utilizzato anche senza pannelli laterali come rack a parete 19″ aperto. Due montanti regolabili in continuo, tetto e fondo con passaggi cavi e aperture di ventilazione, dima di foratura inclusa nella fornitura.
Z-CUBE — armadio a parete 19″ in una o due parti
L’armadio a parete Z-CUBE è ampliabile in modo flessibile: è disponibile monoblocco con profondità di 450 mm o 600 mm — oppure ampliabile con una parte posteriore apribile (Z-CUBE 150) fino a un armadio in due parti con profondità complessiva di 600 mm, senza smontare il fissaggio a parete. Montanti 19″ regolabili in profondità (angolari a L), perni di messa a terra su corpo, porte e pannelli laterali.
📘 Nel catalogo (in inglese): Z-BOX da p. 60 · Z-CUBE da p. 62 · 🧊 Modello 3D su 3Dfindit ↗
Open rack: SRD e SRX – telai rack aperti per data center
I rack aperti senza rivestimento completo sono la prima scelta in molti data center e sale server, quando si richiedono massima accessibilità, elevato flusso d’aria e riconfigurazione rapida. Con il rack SRD e il rack SRX ZPAS fornisce due collaudate soluzioni open frame in formato 19″ — stabili, facili da montare, scalabili.
Entrambi i rack sono compatibili 19″ secondo DIN 41494 e progettati per l’impiego in sale server e data center climatizzati. Grazie alla struttura aperta non occorre preoccuparsi del raffreddamento attraverso le porte — l’aria di raffreddamento raggiunge senza ostacoli i componenti installati da tutti i lati. Tutte le dimensioni e il confronto diretto tra le due serie sono nella pagina della serie SRD/SRX.
📘 Nel catalogo (in inglese): SRD – rack aperto da p. 56 · SRX da p. 57 · 🧊 Modello 3D su 3Dfindit ↗
Climatizzazione & raffreddamento per armadi server – l’armadio server climatizzato
I moderni armadi server e rack generano quantità di calore che non possono essere gestite con la sola ventilazione passiva. Soprattutto nei data center ad alta densità e nelle infrastrutture GPU per applicazioni di IA, la climatizzazione attiva diventa indispensabile — un armadio server climatizzato mantiene stabile la temperatura di esercizio indipendentemente dall’ambiente. Per questo ZPAS fornisce condizionatori e unità di raffreddamento abbinati alla propria infrastruttura rack: come armadio server con condizionatore, scambiatore di calore in fila o climatizzazione di precisione — installabili in un secondo momento e senza interventi sull’armadio server stesso. Nasce così un armadio server con raffreddamento; allo stesso modo si può dotare un armadio rack di rete con raffreddamento, quando le apparecchiature di rete attive nel rack generano calore. Tutti i livelli di raffreddamento — dalla ventilazione passiva al condizionatore a compressore — in sintesi: climatizzazione & raffreddamento degli armadi server. Per progetti completi, la pagina di settore rack per data center riunisce serie, contenimento e monitoraggio; per apparecchiature 19″ all’aperto c’è l’armadio server da esterno.
Quando il raffreddamento passivo non basta più?
Regola pratica: a partire da circa 5–6 kW di potenza dissipata per armadio server occorre valutare il raffreddamento attivo. Server GPU e infrastrutture IA generano 30–100 kW per rack — dieci volte un rack classico da sala server. Per queste densità ZPAS fornisce scambiatori di calore in fila e condizionatori di precisione abbinati agli armadi server Z-SERVER e SZB IT.
I condizionatori a compressore (espansione diretta/DX) sono la scelta giusta per carichi termici elevati e costanti: raffreddano attivamente tramite un circuito frigorifero con compressore — indipendentemente dalla temperatura ambiente. Il presupposto è un armadio chiuso con almeno IP 54: solo così l’aria raffreddata resta nell’armadio, l’aria ambiente calda e umida non penetra e non si forma condensa. Per ambienti esposti a polvere o umidità è adatto, ad esempio, l’SZE2 PC con guarnizioni (IP 54).
→ Determinare la potenza frigorifera necessaria: calcolatore di climatizzazione & potenza frigorifera · Comporre l’armadio adatto con climatizzazione: configuratore di armadi server · Quale apparecchio scegliere e quando: scegliere il condizionatore
Tutti i condizionatori sono abbinati agli armadi server ZPAS e disponibili come singolo componente o come sistema completo con monitoraggio e ridondanza. Per progetti completi di data center con corridoio caldo/freddo, container data center e infrastruttura chiavi in mano:
→ Scopra le soluzioni per data center & sale server
Armadio server da esterno – climatizzato per l’esterno
Se le apparecchiature IT devono funzionare all’aperto — in siti di telefonia mobile e 5G, nella tecnica dei trasporti e dell’energia o all’edge — serve un armadio server da esterno resistente alle intemperie. Per questo ZPAS combina la tecnica rack 19″ di questa pagina con gli armadi da esterno in alluminio della serie SZD: protetti contro la polvere e contro gli spruzzi o i getti d’acqua (IP54/55), resistenti agli urti (IK10) e con climatizzazione attiva per il funzionamento continuo da −40 °C a +70 °C. Nasce così un armadio server da esterno climatizzato completo, che garantisce condizioni di esercizio stabili per server, switch e UPS anche con caldo o gelo.
→ Dettagli sull’armadio server da esterno · Soluzione di settore telecomunicazioni & nodi di rete edge · Panoramica di tutti gli armadi da esterno & quadri da esterno
Dotazione di base & accessori per armadi server e armadi rack di rete
Un armadio 19″ vale quanto la sua dotazione. Questi componenti fanno parte – a seconda dell’applicazione – della dotazione di base o aggiuntiva e sono configurabili in fabbrica da ZPAS — la panoramica completa con dati caratteristici e pagine di catalogo è in accessori per armadi & rack 19″:
Montanti 19″
Secondo DIN 41494, regolabili in profondità in continuo, con indicazione delle U – la base di ogni montaggio in rack.
Ripiani & ripiani per apparecchiature
Fissi o estraibili – per apparecchi che non vengono montati direttamente nella griglia 19″.
PDU / prese multiple
230 V, 16/32 A – commutate o gestite con monitoraggio delle singole prese (SNMP).
Ventilazione & raffreddamento
Dal ventilatore da tetto comandato da termostato allo scambiatore di calore in fila e al condizionatore di precisione.
Gestione dei cavi
Passaggio cavi verticale e orizzontale, spazzole passacavi e canaline portacavi per l’ordine nel rack.
Spazio per l’UPS
Unità rack e portata previste per il gruppo di continuità nell’armadio.
Messa a terra continua
Collegamento equipotenziale su porta, pannelli laterali e telaio – perni di messa a terra di serie.
Monitoraggio & accesso
Sensori di temperatura e di apertura porta, chiusura a 5 punti, controllo degli accessi fino alla biometria — come sistema completo di monitoraggio AKCP.
Serie di armadi server a confronto – quale serie per quale impiego?
Otto serie, un unico standard 19 pollici: la tabella aiuta a scegliere la tipologia adatta – dall’armadio a parete all’armadio server per carichi pesanti per il data center.
| Serie | Tipologia | Altezza (U) | Grado di protezione | Impiego tipico |
|---|---|---|---|---|
| Z-SERVER | Armadio a pavimento | 42 / 45 / 47 | IP 20–54 | Data center, IA/GPU, carichi pesanti fino a 2.000 kg (senza piedini di livellamento) |
| SZB IT | Armadio a pavimento | 18–47 | IP 20 | Sala server & rete, universale |
| DSR IT | Armadio a pavimento | 40–46 utili | IP 20 | Colocation, data center multi-tenant |
| SZE2 PC | Armadio a pavimento, con guarnizioni | 19″ | IP 54 | Industria & locale tecnico (polvere, umidità) |
| SJB | Armadio a pavimento, compatto | compatto | IP 20 | Ufficio e piccola sala server |
| SRD / SRX | Open rack (aperto) | varie | aperto | Data center climatizzato, riconfigurazione rapida |
| Z-BOX | Armadio a parete | 6–18 | IP 20 | Montaggio a parete, patch/switch, fino a 100 kg |
| Z-CUBE | Armadio a parete | 6–21 | IP 20 | Montaggio a parete, ampliabile in una/due parti |
Z-SERVER, SZB IT o DSR IT — le tre serie di armadi server in dettaglio
| Criterio | Z-SERVER | SZB IT | DSR IT |
|---|---|---|---|
| Unità rack | 42 / 45 / 47 U | 18 / 24 / 33 / 42 / 45 / 47 U | 40–46 U utili (telaio 1963/2186 mm) |
| Portata | 1.600 kg su piedini di livellamento, 2.000 kg senza piedini di livellamento | 1.000 kg (P 600/800), 1.500 kg (P 1000/1200) | su richiesta |
| Grado di protezione | IP 20, fino a IP 54 | IP 20 | IP 20 |
| Porte / foratura | 86 % di foratura, apertura 270° | Porta in lamiera o in vetro di sicurezza, fino a 270° | 2 o 4 vani, chiudibili singolarmente |
| Impiego tipico | Data center, IA/GPU, carichi pesanti | Sala server & rete, universale | Colocation, data center multi-tenant |
Per la pratica di progetto: le pagine di settore armadi server e rack per data center, rack per infrastrutture IA e GPU e soluzioni per broadcast e tecnica dei media, con tabelle di selezione e checklist di progettazione.
Domande frequenti — armadi server
Che cosa significa U (unità rack) in un armadio server?
La U (unità rack, anche RU = rack unit) è l’unità di misura standard per l’altezza di installazione in un rack 19″. Un’unità rack = 44,45 mm. Un armadio da 42 U offre circa 1.870 mm di spazio di installazione. Gli armadi ZPAS Z-SERVER sono disponibili in 42, 45 e 47 U (altezze complessive dell’armadio 2000/2100/2200 mm).
Qual è la portata dello Z-SERVER — e perché è importante per i rack IA?
Lo Z-SERVER ha una portata statica di 1.600 kg su piedini di livellamento e di 2.000 kg senza piedini di livellamento. I server GPU per applicazioni di IA (ad es. NVIDIA H100), insieme a componenti di raffreddamento e UPS, possono raggiungere rapidamente 800–1.200 kg per rack — un armadio convenzionale da 500 kg non è progettato per questo. → Soluzioni per data center IA
Qual è la differenza tra un armadio rack di rete e un armadio server?
Entrambi seguono lo standard 19 pollici — la differenza sta nel campo d’impiego: gli armadi rack di rete (SZB IT, SJB) sono ottimizzati per switch, pannelli di permutazione e apparecchiature IT passive, spesso con porta in vetro. Gli armadi server (Z-SERVER) sono più profondi (1.000–1.200 mm), hanno una portata maggiore, porte forate per il massimo flusso d’aria e sono progettati per il raffreddamento attivo.
Armadio a parete o armadio a pavimento — qual è la differenza?
Un armadio a parete (Z-BOX, Z-CUBE) viene montato a muro e ospita 6–21 U con una portata ridotta — ideale per pannelli di permutazione, switch e poche apparecchiature. Un armadio a pavimento (SZB IT, Z-SERVER) poggia sul pavimento, offre più unità rack, una portata nettamente superiore e spazio per raffreddamento attivo e UPS. Regola pratica: fino a circa 18 U e con carico ridotto basta un armadio a parete, oltre serve un armadio a pavimento.
Porta in vetro o porta forata — quale scegliere?
Una porta in vetro è adatta agli armadi rack di rete in ufficio: apparecchiature passive, buona visibilità, chiudibile a chiave. Le porte forate sono indispensabili per gli armadi server con carico termico attivo — consentono il massimo flusso d’aria (lo Z-SERVER ha l’86 % di foratura). Regola pratica: server e potenza dissipata elevata richiedono una porta forata, le apparecchiature di rete in ufficio una porta in vetro.
Di quante unità rack (U) ho bisogno?
Sommi le unità rack di tutti gli apparecchi, aggiunga 1–2 U per PDU e gestione dei cavi e preveda il 20–30 % di riserva per ampliamenti. 1 U = 44,45 mm. Esempio: 8 U di apparecchiature attive richiedono ragionevolmente un armadio da 12 U. La potenza frigorifera adatta la determina con il nostro calcolatore della potenza frigorifera.
Esiste un armadio server climatizzato?
Sì. Ogni armadio server ZPAS può essere trasformato in un armadio server climatizzato — dal ventilatore da tetto comandato da termostato allo scambiatore di calore in fila fino al condizionatore di precisione. Per l’esterno è disponibile l’armadio server da esterno climatizzato basato sulla serie SZD in alluminio con IP54/55. La potenza frigorifera necessaria la determina con il nostro calcolatore della potenza frigorifera.
Armadio server, rack server o armadio rack di rete — qual è la differenza?
Rack server e armadio server indicano lo stesso prodotto: un contenitore 19″ per server, UPS e storage — «rack» sottolinea la struttura interna, «armadio» il contenitore chiuso. L’armadio rack di rete è la variante meno profonda per switch e pannelli di permutazione — la panoramica di tutte le tipologie è nella pagina degli armadi rack di rete. ZPAS produce tutte e tre le tipologie: Z-SERVER e SZB IT come armadi server/di rete, SRD/SRX come rack aperti.
Posso configurare l’armadio server online?
Sì — nel configuratore di armadi server, che funge anche da configuratore di armadi rack di rete: scelga serie, U, dimensioni, porte, grado di protezione, colore, raffreddamento e accessori — anteprima inclusa, offerta entro 2 giorni lavorativi al massimo.
