Ein Steuerpult ist ein pultförmiges Gehäuse für die Bedien- und Anzeigetechnik einer Maschine oder Anlage: HMI-Panel, Tastatur, Schaltgeräte und Not-Halt sitzen ergonomisch geneigt auf Arbeitshöhe, die Steuerungstechnik liegt geschützt im Unterbau. ZPAS fertigt die PSL-Steuerpulte in vier Bauformen und 19 Größen aus Stahl oder Edelstahl, Schutzart IP 54 — direkt ab Werk.
Steuerpult und Bedienpult für Maschinenbedienung und Anlagensteuerung
Ein Steuerpult ist die Schnittstelle zwischen Bediener und Maschine. Überall dort, wo eine Fertigungslinie, ein Bearbeitungszentrum, eine Verpackungs- oder Abfüllanlage bedient, gerüstet und überwacht wird, braucht es eine Bedienstation, die HMI- oder Touchpanel, Taster, Wahlschalter, Meldeleuchten und den Not-Halt zusammenführt — griffbereit, geschützt und in der richtigen Arbeitshöhe.

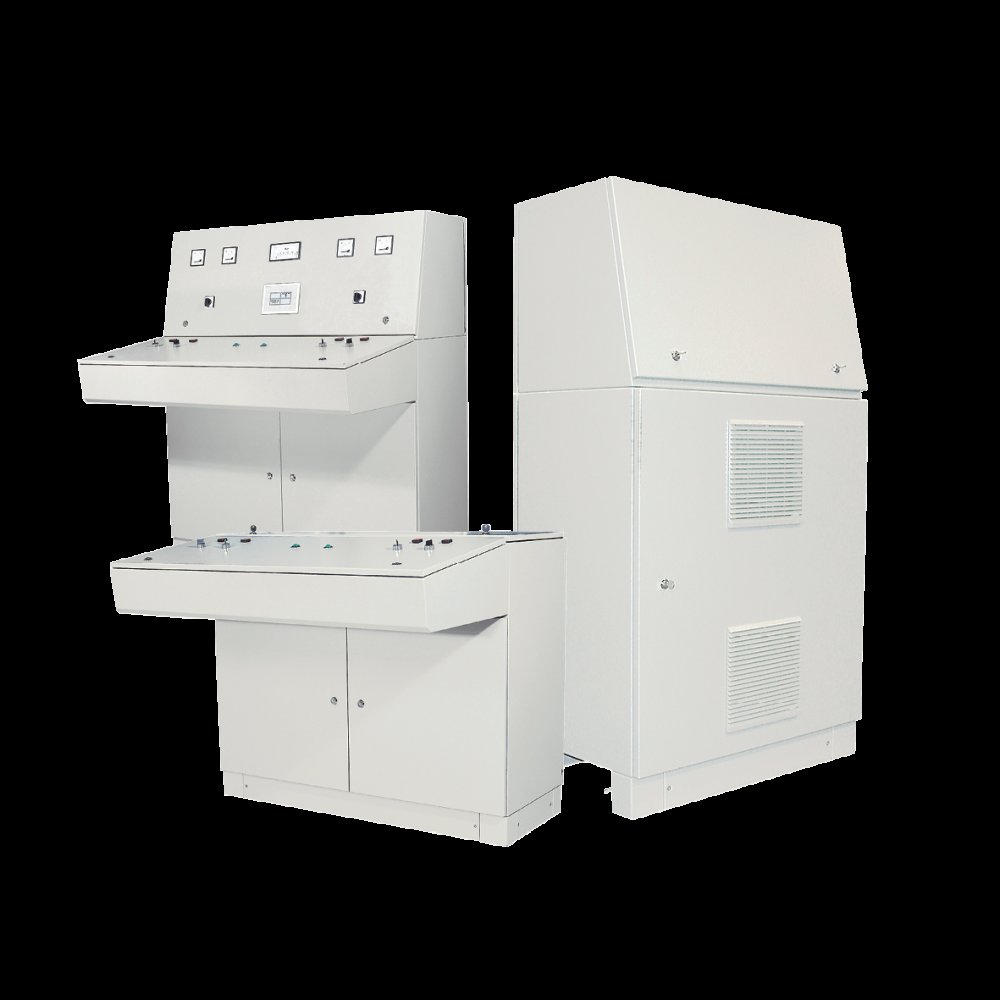

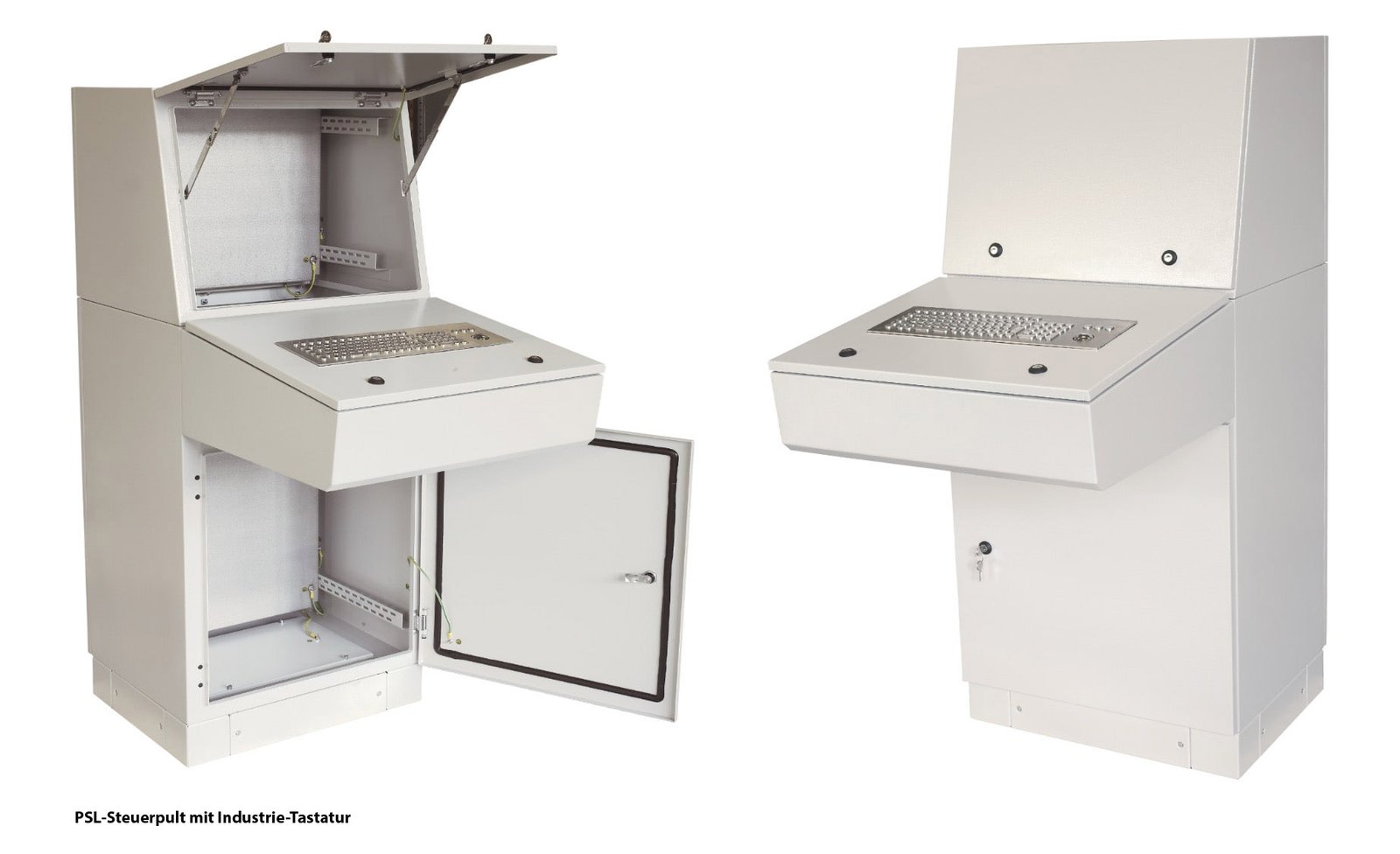

Die PSL-Steuerpulte von ZPAS sind genau dafür gemacht. Die schräge Bedienfläche erlaubt eine bequeme Steuerung der eingebauten Schaltgeräte im Stehen oder Sitzen, der geschlossene Unterbau nimmt SPS, Klemmen, Stromversorgung, Industrie-PC oder USV auf. Das Pult wird in 4 Konfigurationstypen und 19 Standardgrößen angeboten — auf Anfrage aus Edelstahl sowie mit Ausschnitten für Panel, Bedienelemente und Not-Halt direkt ab Werk. Ergänzend zum Pult liefert ZPAS die passenden Schaltschränke und Industriegehäuse aus demselben Werk.
⚙️ Steuerpult jetzt konfigurierenIn 2 Minuten — Typ, Maße, Material & Ausstattung · mit Katalognummer · unverbindlich →Die 4 Konfigurationstypen der PSL-Steuerpulte
Alle Typen stehen auf einem 100 mm hohen Sockel und sind vollständig geerdet. Sie setzen sich aus standardisierten Modulen zusammen — Oberteil (mit abgeschrägter Tür), Vorderteil (schräges Bedienteil), Unterteil (Schrank mit Fronttür und Montageplatte) sowie Aufsatz.
PSL-Standardausführungen und Katalognummern
Aus Typ und Breite ergibt sich die Tiefe und damit die eindeutige Katalognummer. Im Online-Konfigurator wird diese automatisch ermittelt.
| Breite (B) | Typ I | Typ II | Typ III | Typ IV |
|---|---|---|---|---|
| 600 mm | W-0950-01-15-011 | W-0950-01-29-011 | W-0950-01-45-011 | W-0950-01-60-011 |
| 800 mm | W-0950-01-12-011 | W-0950-01-26-011 | W-0950-01-42-011 | W-0950-01-57-011 |
| 1000 mm | W-0950-01-09-011 | W-0950-01-23-011 | W-0950-01-39-011 | W-0950-01-54-011 |
| 1200 mm | W-0950-01-06-011 | W-0950-01-20-011 | W-0950-01-36-011 | W-0950-01-51-011 |
| 1500 mm | W-0950-01-03-011 | – | W-0950-01-33-011 | W-0950-01-48-011 |
Typ II ist nur bis 1200 mm Breite verfügbar. Sondermaße und Sonderausführungen auf Anfrage.
Schaltschranksysteme-Katalog (PDF, 124 Seiten) — Maßzeichnungen, Konfigurationstypen und Katalognummern der Steuerpulte PSL ab S. 115.
Katalog öffnen (PDF) → · alle Kataloge im Download-Center

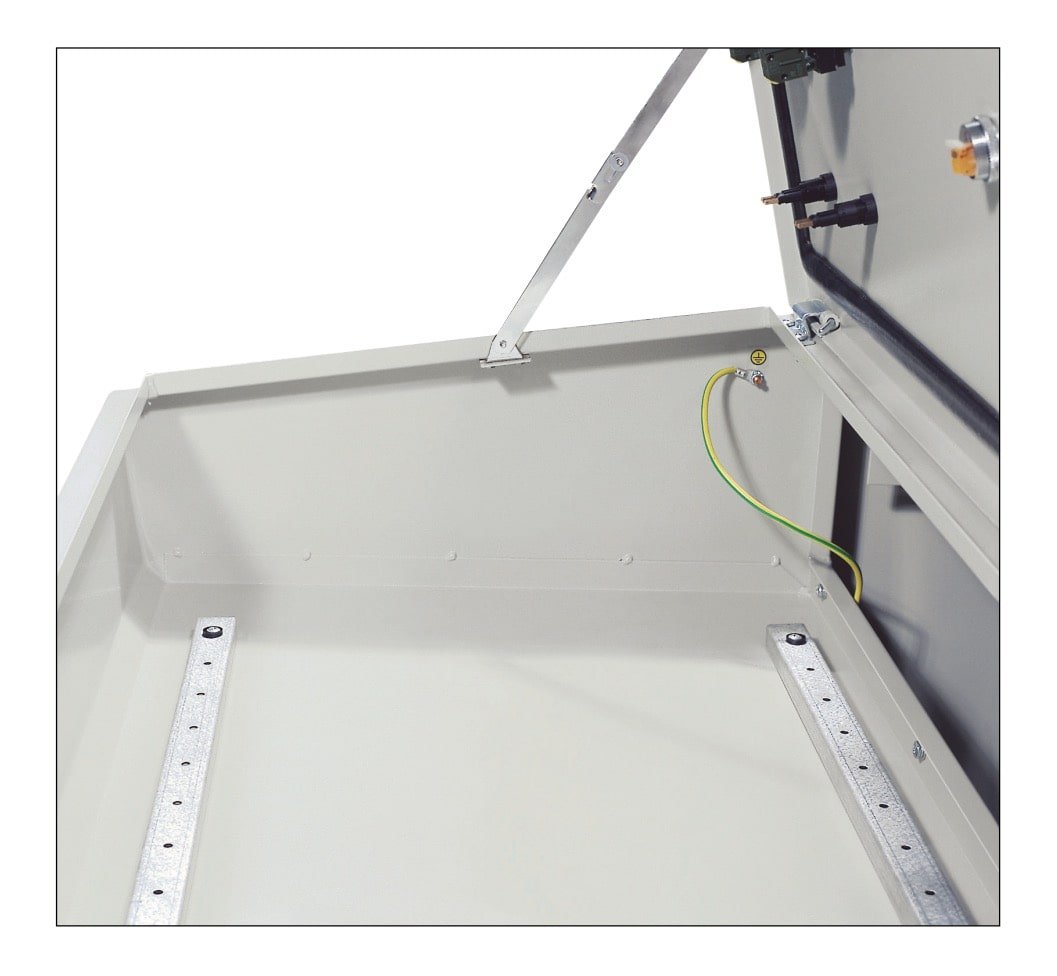

Lieferumfang und Aufbau
Die Pulte setzen sich aus standardisierten Modulen zusammen, die je nach Typ kombiniert werden:
Steuerpulte im Maschinen- und Anlagenbau

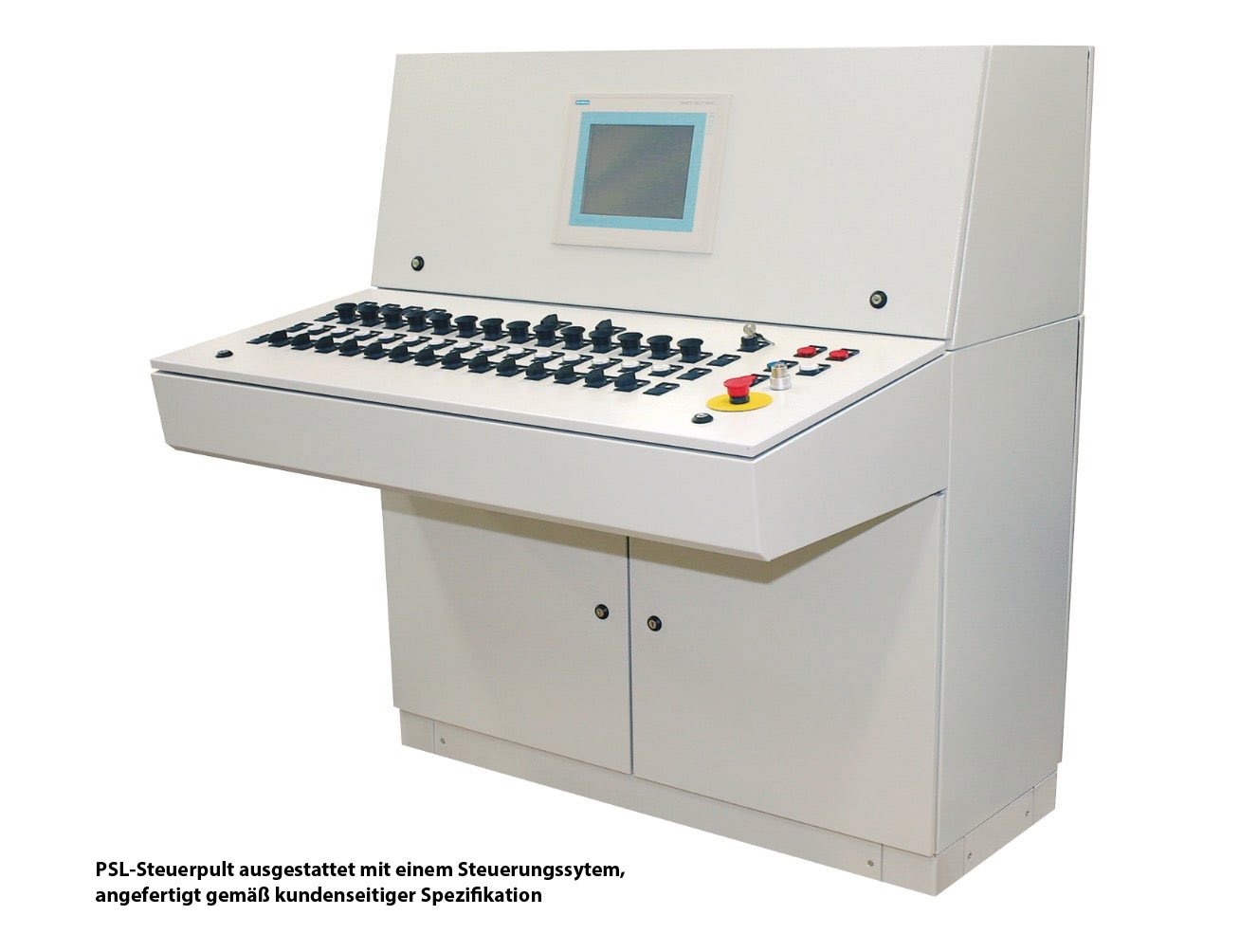

Maschinenbedienpult an der Fertigungslinie: Als Bedienstation direkt an der Maschine — HMI- oder Touchpanel, Industrie-Tastatur, Taster, Wahlschalter, Meldeleuchten und Not-Halt in der schrägen Front, SPS, Klemmen und Stromversorgung im Unterbau. Die Ausschnitte werden nach Bohrbild passgenau ab Werk gefertigt, sodass das Pult beim Maschinenaufbau nur noch verdrahtet werden muss.
Bearbeitungszentren und Sondermaschinen: Pult mit Aufsatz für Bildschirm und Prozessanzeige (Typ I und III), davor die Bedienebene mit Handrad, Override-Schaltern und Not-Halt. Der Unterbau mit Montageplatte nimmt Antriebs- und Steuerungskomponenten auf; der 100 mm hohe Sockel hält Kabeleinführung und Reinigungsbereich frei vom Boden.
Verpackungs-, Abfüll- und Fördertechnik: Schlankes Schrägpult (Typ IV) als Bedienstelle am Linienabschnitt, mehrere Pulte lassen sich zu einer Pultreihe koppeln. In Edelstahl 1.4301 auch für Anlagen, die regelmäßig nass gereinigt werden.

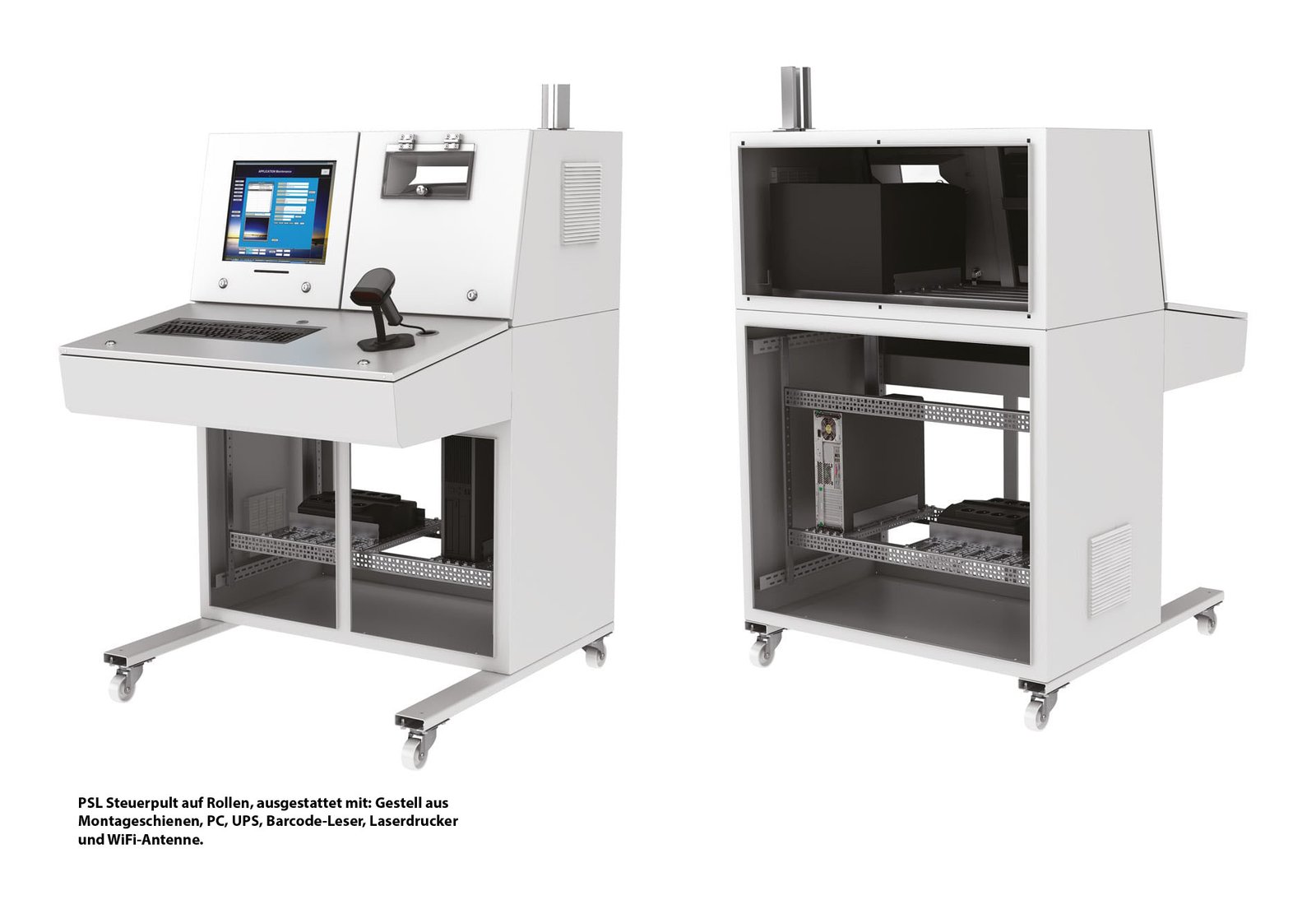

Mobile Bedienstationen und Rüstplätze: Fahrbare PSL-Pulte auf Rollen mit Gestell aus Montageschienen, PC, USV, Barcode-Leser, Laserdrucker und WLAN-Antenne — für Anlagen, die wechselnd bedient oder gerüstet werden.

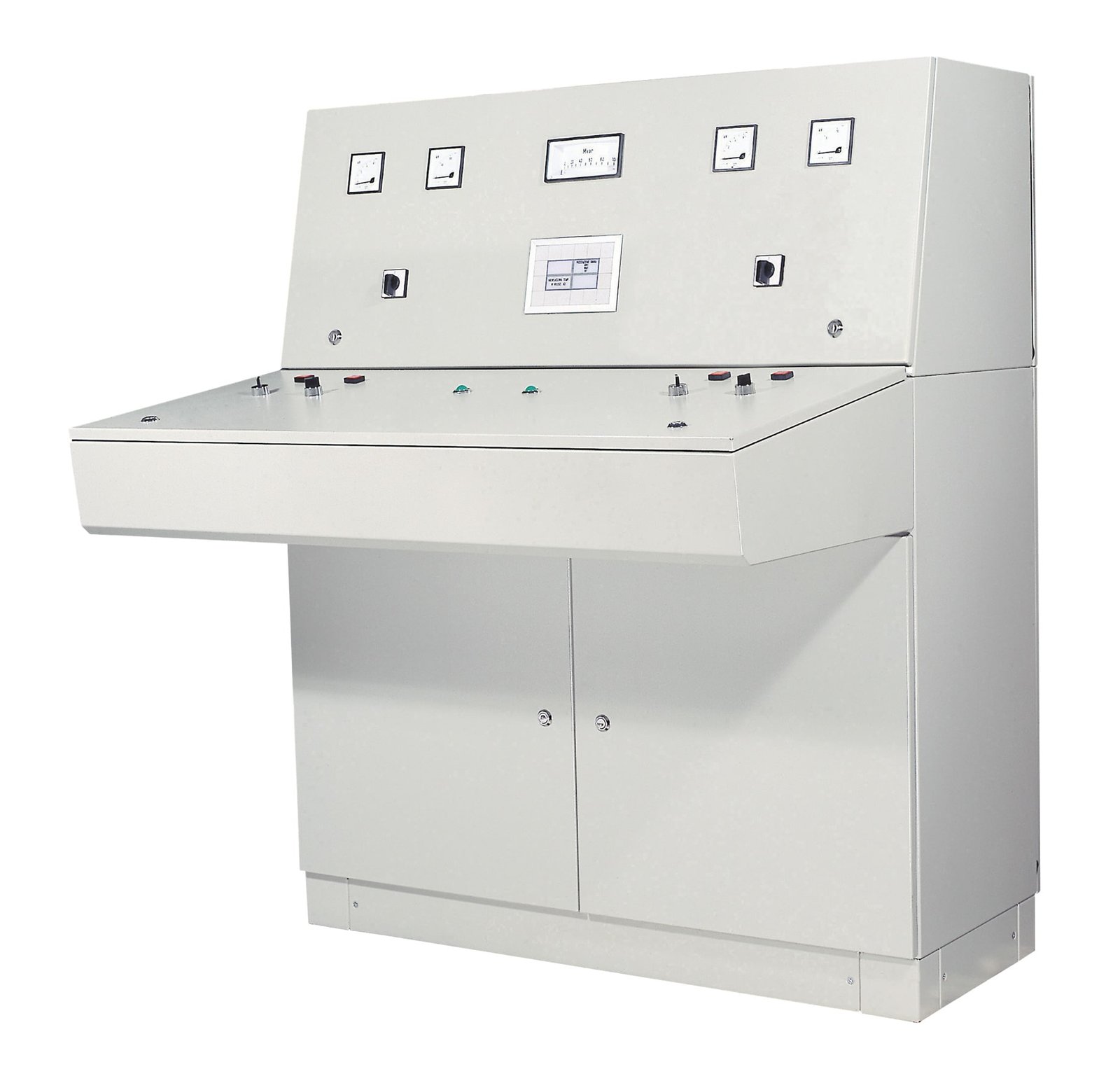

Ergänzend: Die PSL-Pulte werden auch als Leitstandpult für die zentrale Prozessüberwachung eingesetzt, bestückt mit Mess- und Kontrollinstrumenten, Schaltern und Display — etwa in der Wasserwirtschaft oder der Energietechnik. Der Schwerpunkt der PSL-Baureihe liegt jedoch auf dem Bedienpult an der Maschine.
Sonderausführungen ab Werk
PSL-Steuerpulte können auf Anfrage in Sonderausführungen gefertigt werden: Ausschnitte und Bohrbilder für HMI- und Touchpanels, Industrie-Tastaturen, Schaltgeräte, Meldeleuchten und Not-Halt-Taster, Sondermaße außerhalb der 19 Standardgrößen, fahrbare Ausführung auf Rollen, kompletter Einbau von PC, USV, Drucker und WLAN, integrierte Steuerungssysteme nach Kundenspezifikation sowie die Edelstahlausführung. Der Kunde liefert Spezifikation oder Bohrbildzeichnung — ZPAS liefert das fertige Pult. Pult anfragen → · Mehr zu Schaltschrankbau & Verdrahtung
Typische Einsatzfelder der Pulte: Automatisierung & MSR, Maschinen- & Anlagenbau und — in Edelstahl — Pharma & Lebensmittel.
Häufige Fragen — Steuerpult und Bedienpult
Was ist ein Steuerpult?
Ein Steuerpult ist ein pultförmiges Gehäuse zur Bedienung und Überwachung einer Maschine oder Anlage. In der schrägen Bedienfläche sitzen HMI- oder Touchpanel, Industrie-Tastatur, Taster, Wahlschalter, Meldeleuchten und der Not-Halt auf ergonomischer Arbeitshöhe.
Der geschlossene Unterbau nimmt die dahinterliegende Technik auf: SPS, Klemmen, Stromversorgung, Industrie-PC oder USV. Damit ist das Steuerpult die Mensch-Maschine-Schnittstelle direkt an der Fertigungslinie oder am Bearbeitungszentrum.
Was ist der Unterschied zwischen Steuerpult und Bedienpult?
In der Praxis werden beide Begriffe für dasselbe Gehäuse verwendet. Sprachlich betont Steuerpult die Steuerungsfunktion, also den Eingriff in den Maschinen- oder Anlagenablauf, Bedienpult die Bedien- und Beobachtungsebene.
Eine normative Abgrenzung gibt es nicht: Die PSL-Pulte von ZPAS werden je nach Bestückung als Steuerpult oder als Bedienpult eingesetzt, das Gehäuse ist identisch. Vom Schaltschrank unterscheidet sich das Pult durch die geneigte Bedienfläche auf Arbeitshöhe.
Welche Schutzart hat ein Steuerpult?
Die PSL-Steuerpulte haben serienmäßig Schutzart IP 54 nach EN 60529 — Schutz gegen Staub in schädigender Menge und gegen allseitiges Spritzwasser. Für die Maschinen- und Anlagenbedienung in der Fertigung ist IP 54 die übliche Schutzart, da sie Staub, Späne und Spritzwasser von der eingebauten Steuerungstechnik fernhält.
Höhere Anforderungen sind projektbezogen zu klären. Ratgeber: IP-Schutzklassen im Überblick →
Kann ich ein Steuerpult in Edelstahl bekommen?
Ja. PSL-Steuerpulte sind auf Anfrage aus Edelstahl 1.4301 (AISI 304) lieferbar. Die Edelstahlausführung wird dort eingesetzt, wo Maschinen regelmäßig nass gereinigt werden oder wo Korrosionsbeständigkeit gefordert ist, etwa an Abfüll- und Verpackungslinien.
Die Standardausführung besteht aus Stahlblech, pulverbeschichtet in RAL 7035. Mehr zu Edelstahlgehäusen →
Kann ein Steuerpult nach Maß gefertigt werden?
Ja. Neben den 19 Standardgrößen fertigt ZPAS Sondermaße und Sonderausführungen ab Werk: kundenspezifische Ausschnitte für HMI- und Touchpanels, Industrie-Tastaturen, Schaltgeräte, Meldeleuchten und Not-Halt-Taster, fahrbare Ausführungen auf Rollen, die Edelstahlausführung sowie den kompletten Einbau von PC, USV, Drucker und WLAN.
Grundlage ist die Spezifikation oder Bohrbildzeichnung des Kunden. Anfrage senden →
Welche Typen und Größen gibt es bei den PSL-Steuerpulten?
Die PSL-Steuerpulte werden in 4 Konfigurationstypen (I–IV) und 19 Standardgrößen angeboten. Breiten: 600, 800, 1000, 1200 und 1500 mm. Tiefe: 450 mm (Typ I, III, IV) bzw. 600 mm (Typ II).
- Typ I – Oberteil + Vorderteil + Unterteil (vollständiges Pult)
- Typ II – Oberteil + Unterteil ohne Vorderteil (Tiefe 600 mm)
- Typ III – Aufsatz + Unterteil, niedrige Bauform
- Typ IV – reines Schrägpult ohne Aufsatz
