Ein Rechenzentrum ist die bauliche und technische Umgebung, in der IT-Systeme sicher, gekühlt und unterbrechungsfrei versorgt betrieben werden: Serverschränke, Luftführung, Klimatisierung, Stromversorgung, Brandschutz und Monitoring. ZPAS fertigt diese Infrastruktur als Hersteller — vom einzelnen 19″-Rack über die eingehauste Schrankreihe bis zum schlüsselfertigen Container-Rechenzentrum.
Rechenzentrum planen — die Bausteine im Überblick
Diese Seite ist der Einstieg in alle Data-Center-Themen. Von hier führen die Wege zu den jeweiligen Produkt- und Lösungsseiten:
19″-Serverschränke & Racks →
Z-SERVER, SZB IT, DSR IT und offene Racks — Höhen, Breiten, Tiefen und Traglasten im Überblick.
Databox: Einhausung →
Die Kaltgang-/Warmgang-Einhausung als Produkt: Schiebetüren, Dachmodule, Bausteine und Katalognummern.
Klimatisierung & Kühlung →
Filterlüfter, Kühlgeräte, Luft/Wasser-Wärmetauscher und Präzisionsklima für den Serverraum.
Micro-Rechenzentrum →
Ein bis wenige Schränke als abgeschlossene Einheit — für Edge-Standorte, Filialen und Nebenräume ohne eigenen Serverraum.
Container-Rechenzentrum →
Schlüsselfertiges Edge Data Center im Container — Racks, Kühlung, USV, Brandschutz, betriebsbereit geliefert.
Z-SERVER Hochlast-Rack →
42/45/47 HE, 1.600 kg Traglast auf Nivellierfüßen (2.000 kg ohne), 86 % Türperforation — das Rack für hohe Dichten.
Kühlleistung berechnen →
Verlustleistung, Umgebungstemperatur und Zielwert eingeben — passende Klimalösung als Vorschlag.

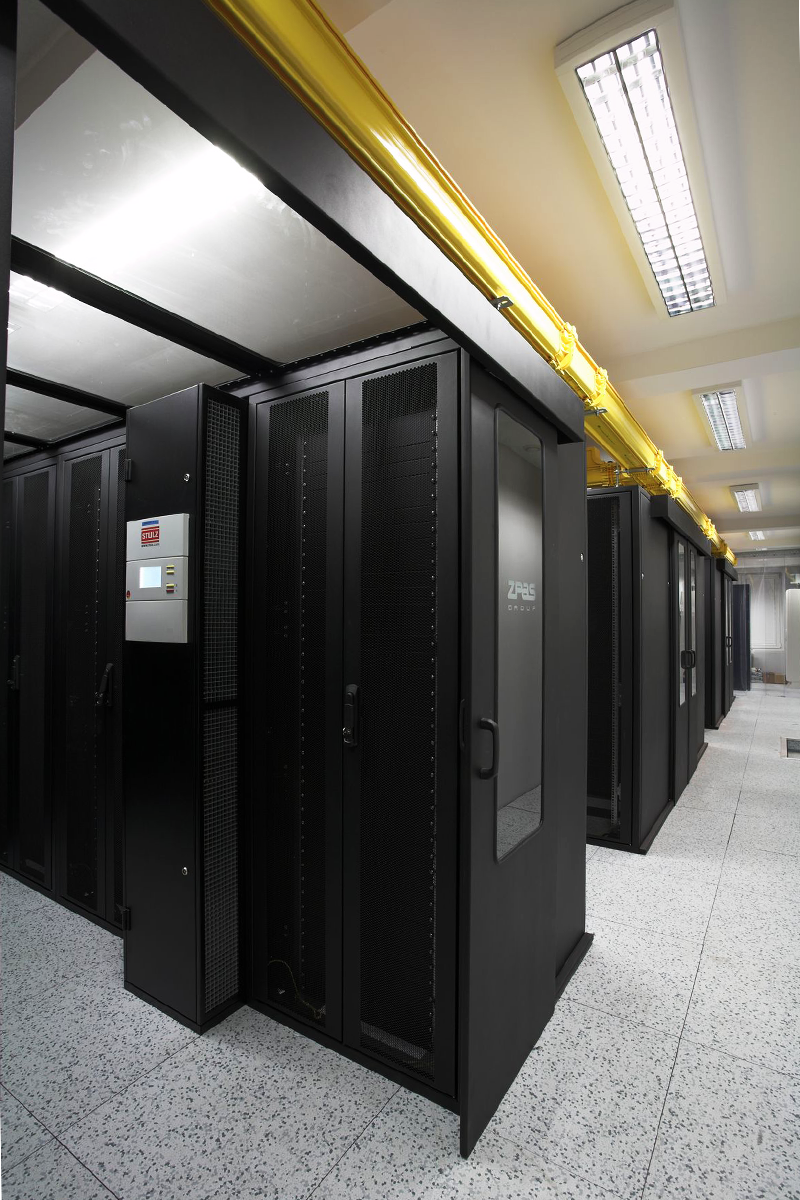

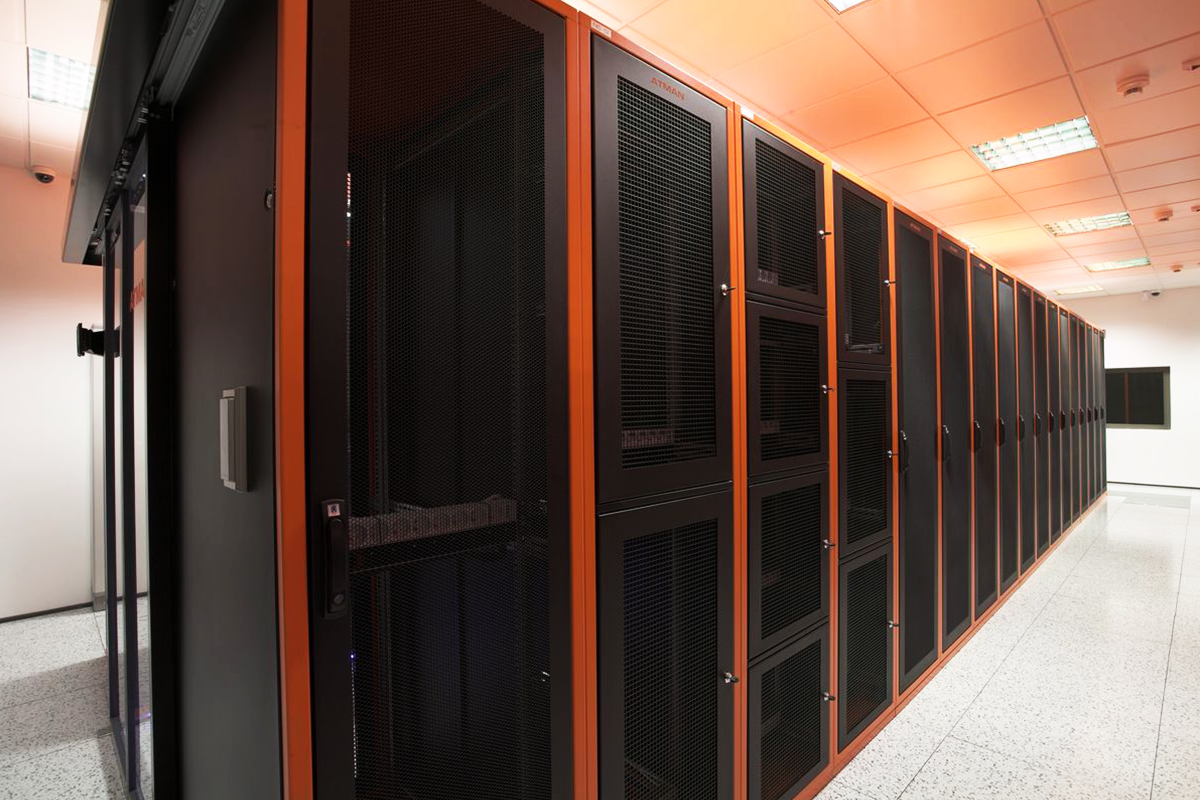

Vom Serverschrank zum schlüsselfertigen Rechenzentrum
ZPAS ist seit über 50 Jahren Hersteller von Rack-Infrastruktur für Telekommunikation, Energieversorgung und IT. Das Angebot reicht heute vom einzelnen Serverschrank über modulare Serverraum-Systeme mit präziser Klimatisierung bis zum schlüsselfertigen Container Data Center – inklusive Kühlung, Stromversorgung, Brandschutz und Monitoring, alles aus einer Hand und direkt vom Hersteller. Ob eigenes Rechenzentrum oder Colocation-Infrastruktur für mehrere Mieter — ZPAS liefert die passende Rack-Lösung: den Colocation-Serverschrank DSR IT mit getrennt abschließbaren Kammern oder offene 19″-Racks SRD/SRX für den gesicherten Serverraum.
Lieferumfang je nach Projekt: Konzept und Planung, Ausführung, Zertifizierungen, Installation, Inbetriebnahme und Wartungsvertrag. Und wo IT-Technik außerhalb des Gebäudes stehen muss — an Netzknoten und Edge-Standorten — liefert ZPAS den wetterfesten, klimatisierten Outdoor-Serverschrank. Wie daraus ein komplettes Container-Rechenzentrum oder Edge Data Center wird, zeigt die Lösungsseite.

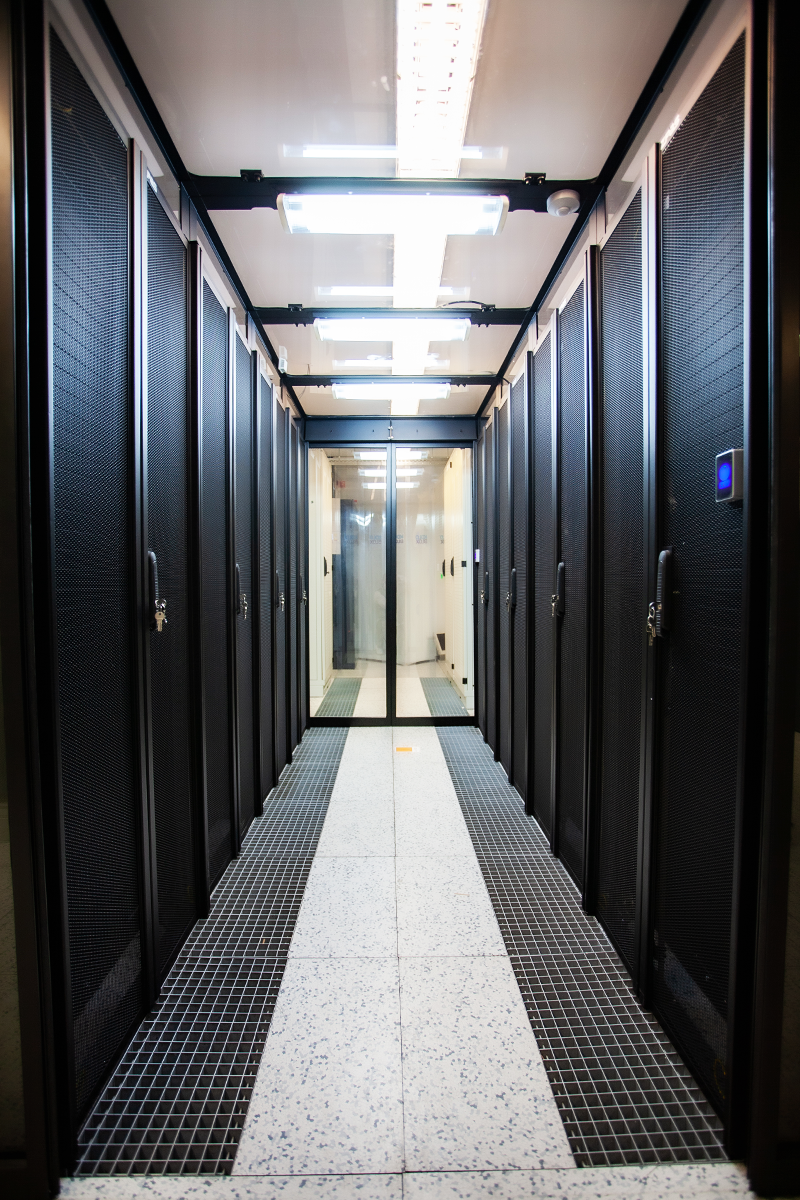

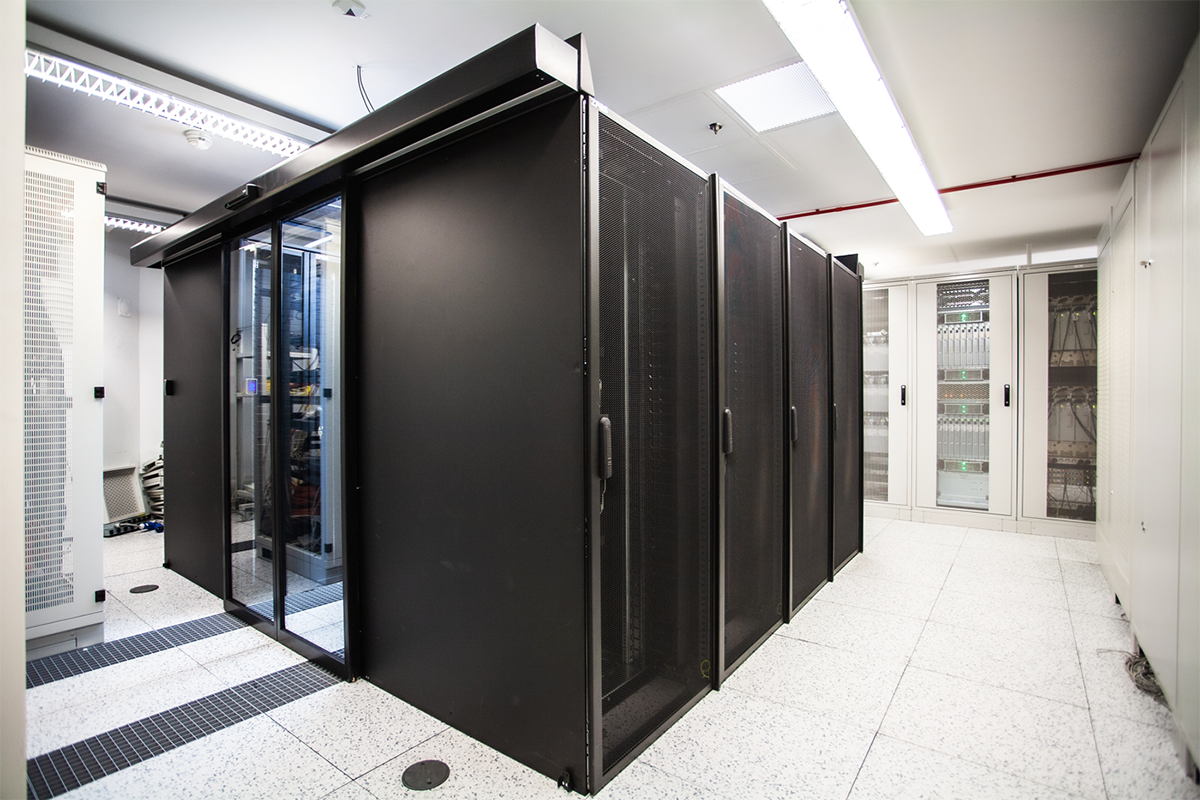

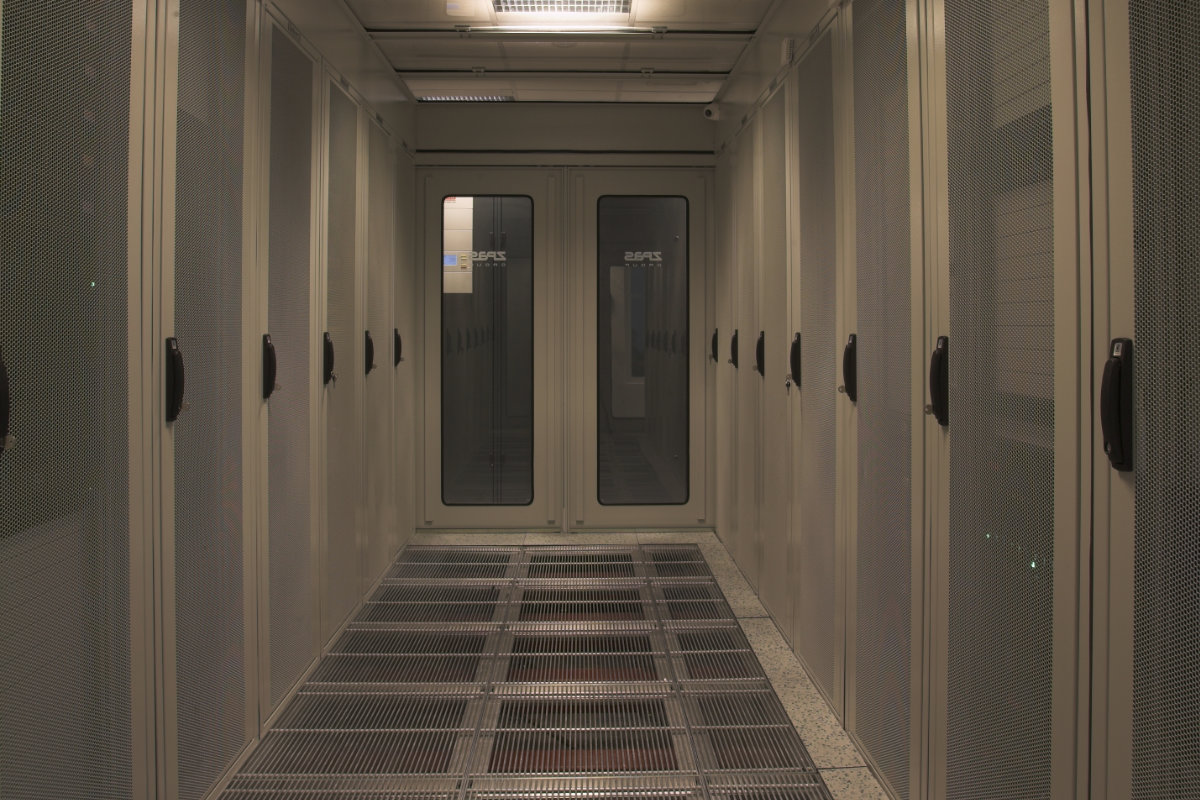

Kaltgang- & Warmgang-Einhausung — kurz erklärt

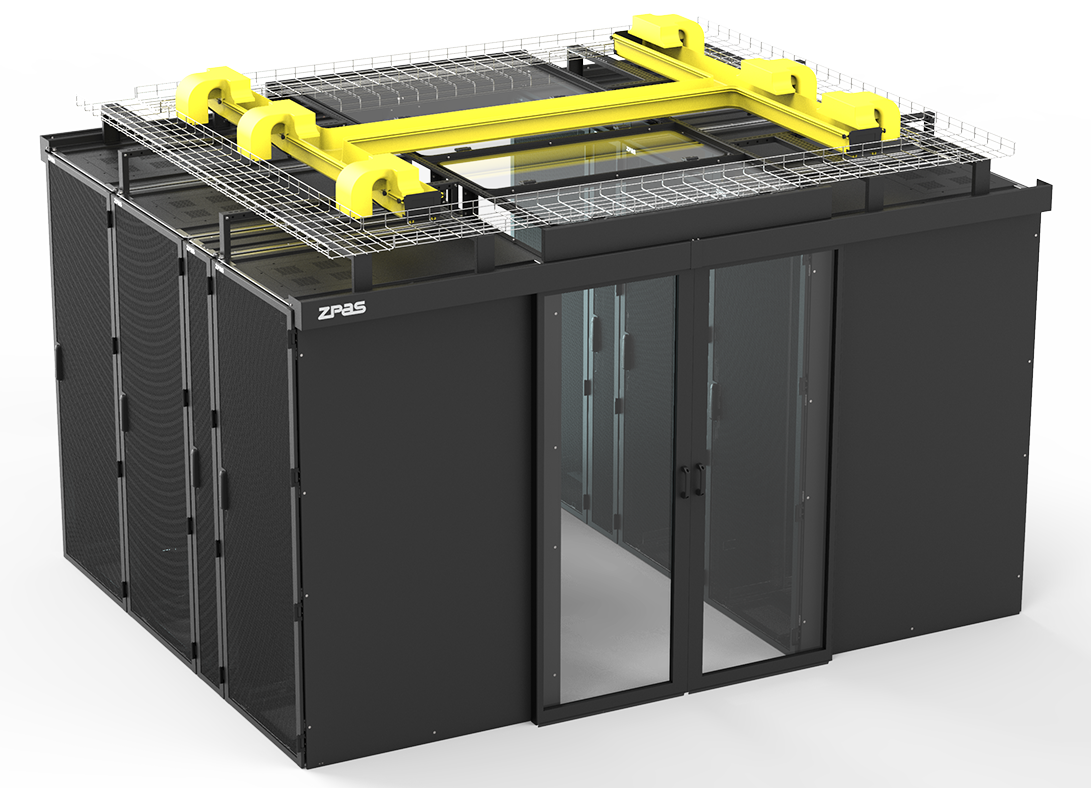

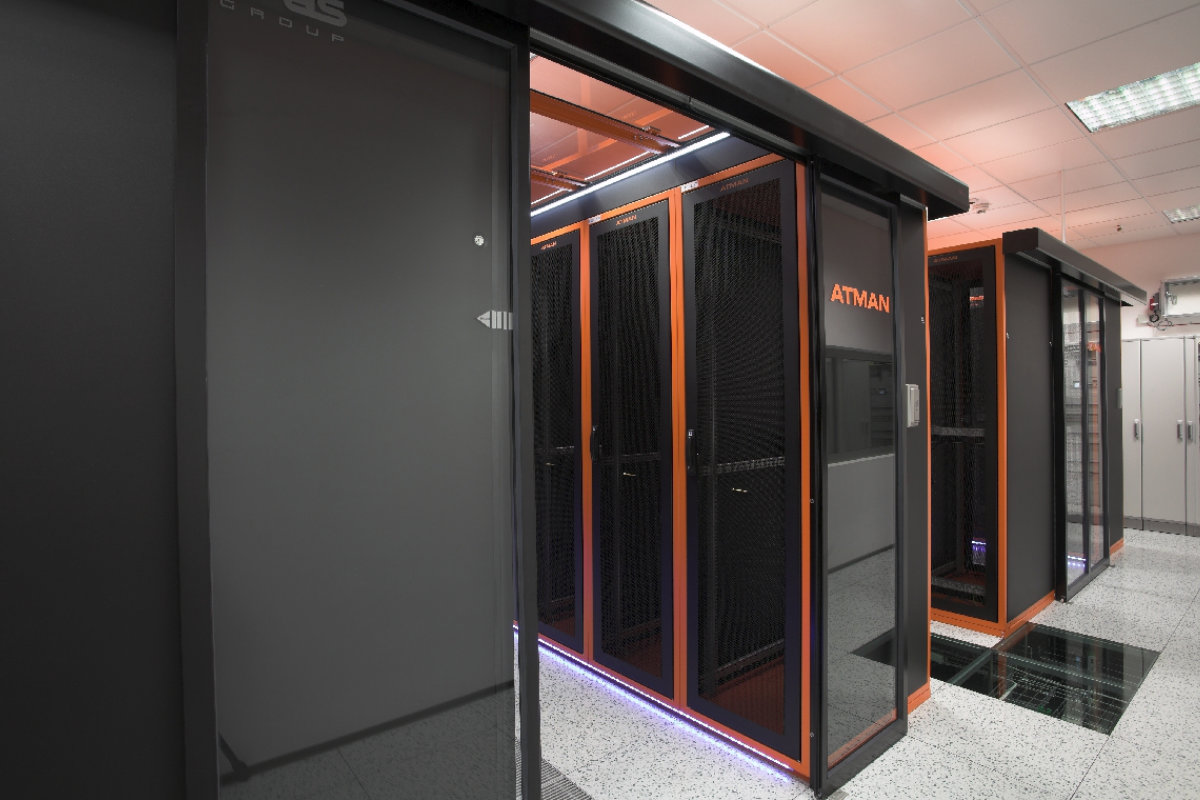

Die effiziente Kühlung eines Serverraums steht und fällt mit der Trennung von kalter Zuluft und warmer Abluft. Ohne Einhausung vermischen sich beide Luftströme über die Reihen hinweg, und die Klimaanlage muss kälter und mehr fördern. Eine Kaltgang- oder Warmgang-Einhausung beseitigt diese Vermischung und senkt den Kühlenergiebedarf um bis zu 40 %. Bei ZPAS ist die Einhausung als Databox lieferbar: Serverschränke mit Schiebetüren und gemeinsamer Dachstruktur, ohne Umbaumaßnahmen in bestehende Serverräume integrierbar und durch weitere Schrankreihen erweiterbar. Der Brandschutz erfolgt über eine Gaslöschanlage NOVEC 1230 im 19″-Format (1 HE), integrierbar in jeden Serverschrank.
Kaltgang (Cold Aisle)
Der Gang vor den Server-Fronten, in den die Klimatisierung kalte Zuluft einbläst (typisch 20–24 °C). Die Server ziehen diese Luft an.
Warmgang (Hot Aisle)
Der Gang hinter den Schränken, in den die Server ihre erwärmte Abluft ausstoßen. Von hier wird die Wärme abgeführt.
Einhausung (Containment)
Dach, Schiebetüren und Schottwände kapseln Kalt- oder Warmgang ab – die beiden Luftströme mischen sich nicht mehr.

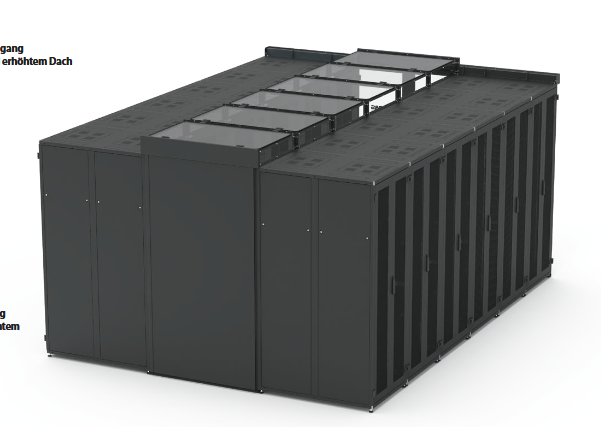

Woraus eine Einhausung besteht

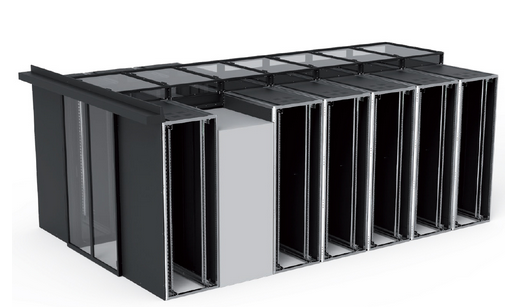

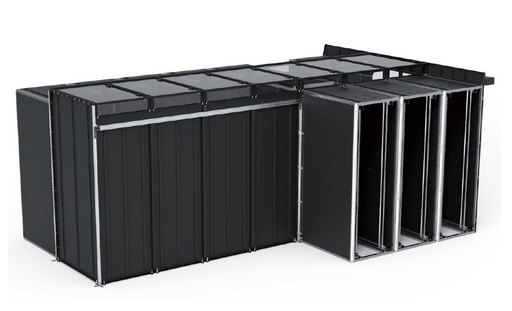

Aus zwei Schrankreihen wird eine geschlossene Einhausung durch Dach- und Deckenelemente (Stahlblech oder Acrylglas), verglaste Schiebetüren am Gangabschluss, Schottwände und Blindelemente für Lücken über und neben den Schränken sowie ungenutzte Höheneinheiten, Bürsten- und Dichtungsleisten an Kabeldurchführungen, Höhen- und Reihenausgleich für unterschiedliche Schrankhöhen und die Doppelboden-Anbindung mit perforierten Bodenplatten. Bei ZPAS sind alle Bauteile auf die SZB-IT-, DSR-IT- und Z-SERVER-Schränke abgestimmt — Ausführungen und Katalognummern stehen auf der Databox-Produktseite.
📘 Im Katalog: Kaltgang-/Warmgang-Einhausung — Z-SERVER ab S. 22 · SZB/DSR IT ab S. 42 (IT-Lösungen-Katalog, PDF)
Kaltgang oder Warmgang — welche Variante passt?
Beide Verfahren trennen Kalt- und Warmluft gleich wirksam. Der Unterschied liegt darin, welcher Gang eingehaust wird (Produkt und Planung in fünf Schritten: Kaltgang-Einhausung Databox):
| Kriterium | Kaltgang-Einhausung | Warmgang-Einhausung |
|---|---|---|
| Eingehaust wird… | der Kaltgang vor den Server-Fronten | der Warmgang hinter den Schränken |
| Resttemperatur im Raum | Raum warm, nur der Gang ist kalt | Raum kühl, nur der Gang ist warm |
| Nachrüstung im Bestand | einfach – Dach & Türen auf bestehende Reihen | meist mit Deckenanbindung / Abluftführung |
| Stärke | kurze, klare Kaltluftwege, energieeffizient | großes Kaltluft-Reservoir, angenehm für Personal |
| Typischer Einsatz | Bestands-Serverräume mit Doppelboden | Neubau, hohe Dichte, Warmgang-Kamin |
KI Datacenter – Hochdichte Serverschränke für GPU-Infrastruktur
KI-Workloads brauchen andere Serverschränke
GPU-Cluster und KI-Infrastruktur erzeugen 30–100 kW Verlustleistung pro Rack – das Zehnfache eines klassischen Server-Racks. Standardschränke sind für diese Dichte weder mechanisch noch thermisch ausgelegt. Die ZPAS Z-Server-Serverschränke und das Data-Box-System sind für Hochdichte-Rechenzentren konzipiert. → Ratgeber: Serverschränke für KI & GPU – die Anforderungen im Detail
Traglast
Statisch 1.600 kg auf Nivellierfüßen, 2.000 kg ohne – GPU-Server, Switches und Batteriesysteme ohne Einschränkung.
Luftdurchsatz
86 % Perforationsanteil, 80 % Öffnungsquerschnitt – maximaler Luftstrom für GPU-Kühlung.
Reihenkühlung

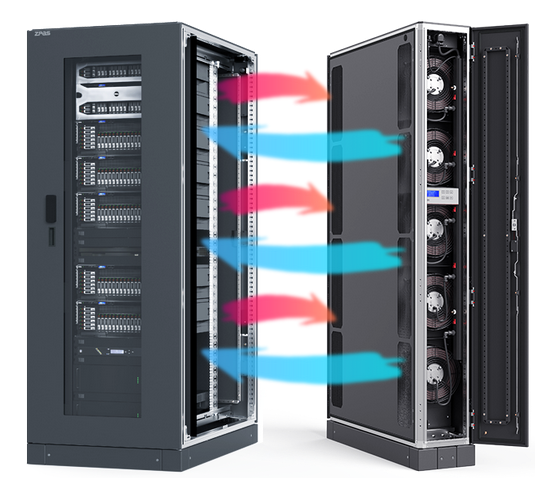

Wärmetauscher BWC-DX2, 11,2 kW, 5 EC-Ventilatoren – nachrüstbar ohne Schrankeingriff.
Managed PDU
Einzelstecker-Monitoring, 3-Phasen 400 V / 16 A, HTTP(S), SNMP, Modbus.
USV
Modulare 25-kW-Blöcke, N+1, Plug-and-Play – Hot-Swap ohne Abschaltung.
Frühwarnung
VESDA-Rauchansaugsystem + NOVEC-1230-Löschanlage – reagiert bevor offenes Feuer entsteht.
Zutrittskontrolle
5-Punkt-Sicherheitsverriegelung, Fernöffnung, biometrische Systeme — Details im AKCP-Monitoring-System →
Thermomanagement: Präzisionskühlung für Rechenzentren
Für moderne Data-Center-Dichten reicht Raumkühlung allein nicht aus. ZPAS liefert abgestimmte Kühlsysteme passend zur Rack-Infrastruktur — die Gerätereihen für den einzelnen Schrank stehen auf der Seite Serverschrank-Klimatisierung, den benötigten Kältebedarf ermittelt der Kühlleistungs-Rechner:
Container Data Center – schlüsselfertig, mobil, sofort betriebsbereit
Das Container Data Center von ZPAS ist die Antwort auf fehlende Serverräume oder kurzfristigen Kapazitätsbedarf: ein vorkonfektioniertes Rechenzentrum im Stahlbehälter, das ohne Baumaßnahmen installiert und bei Bedarf verlegt werden kann. Ausführungen, Grundrisse und Einsatzfälle stehen auf der Lösungsseite Container-Rechenzentrum & Edge Data Center.
Z-Server Serverschrank – technische Eckdaten
Der Z-Server ist der Kern der ZPAS Data-Center-Infrastruktur – entwickelt für anspruchsvolle Serverraum-Anwendungen und KI-Datacenter-Projekte. Lieferbar in drei Höhen, zwei Breiten und zwei Tiefen — alle Kombinationen auf Anfrage. Die komplette Baureihen-Übersicht steht auf der Seite 19″-Serverschränke & Netzwerkschränke.
Die Branchensicht mit Rack-Auswahltabelle und Planungs-Checkliste liefert die Seite Serverschränke & Racks für Rechenzentren.
Häufige Fragen — Rechenzentrum & Data Center
Was gehört zur Rechenzentrums-Infrastruktur von ZPAS?
ZPAS fertigt die physische Infrastruktur des Rechenzentrums: 19-Zoll-Serverschränke (Z-SERVER, SZB IT, DSR IT), die Kaltgang-/Warmgang-Einhausung als Databox, Präzisionsklimatisierung und Reihen-Wärmetauscher, managed PDU, USV, Brandschutztechnik, Monitoring sowie schlüsselfertige Container-Rechenzentren. Geliefert werden Schränke, Einhausung und Infrastruktur — nicht der IT-Betrieb.
Wie wird die Abwärme in einem Rechenzentrum abgeführt?
Über drei aufeinander abgestimmte Ebenen: Raumkühlung mit Kaltluftzufuhr über den perforierten Doppelboden, Reihenkühlung mit Wärmetauschern zwischen den Schränken (BWC-DX2, 11,2 kW) beziehungsweise Präzisionsklimageräten (KWT, 12,3–37,7 kW) und die Einhausung, die Kalt- und Warmluft physisch trennt. Free-Cooling-Systeme nutzen zusätzlich die Außenluft. Den Kältebedarf pro Schrank ermittelt der Kühlleistungs-Rechner.
Was ist eine Kaltgang-Einhausung — und warum spart sie Energie?
In einem Rechenzentrum stehen Server-Racks in Reihen. Die Fronten zeigen zum Kaltgang, in den die Klimaanlage kalte Luft einbläst. Hinten bläst die erwärmte Abluft in den Warmgang. Ohne Trennung vermischen sich beide Luftströme — die Klimaanlage muss mehr leisten.
Die Kaltgang-Einhausung (Cold Aisle Containment) kapselt den Kaltgang mit Dach und Glasschiebetüren ab: bis zu 40 % weniger Kühlenergie. Alle Bausteine, Ausführungen und Katalognummern stehen auf der Produktseite Databox.
Wie viel Kühlleistung braucht ein KI-Rack mit GPU-Servern?
Ein klassisches Server-Rack erzeugt 5–10 kW Verlustleistung. Ein KI-Rack mit GPU-Servern (z. B. NVIDIA H100) erzeugt 30–100 kW pro Rack — das Zehnfache. Raumkühlung allein reicht dafür nicht. ZPAS liefert abgestimmte Reihen-Wärmetauscher (BWC-DX2, 11,2 kW) und Präzisionsklimageräte (KWT, 12,3–37,7 kW) passend zu Z-SERVER-Racks.
Was ist ein Container Data Center — und für wen lohnt es sich?
Ein Container Data Center ist ein schlüsselfertiges Rechenzentrum im ISO-Container: Racks, Kühlung (29,5 kW), USV (3 × 25 kW, N+1), NOVEC-1230-Gaslöschanlage und Monitoring — betriebsbereit geliefert, ohne Baumaßnahmen. Sinnvoll für schnell benötigte Kapazität, Standorte ohne Gebäudeinfrastruktur oder als mobiles Edge-Rechenzentrum.
Kaltgang- oder Warmgang-Einhausung — welche ist besser?
Beide trennen Kalt- und Warmluft gleich wirksam. Bei der Kaltgang-Einhausung wird der kalte Gang vor den Server-Fronten gekapselt – einfach im Bestand nachrüstbar, der Raum bleibt warm. Bei der Warmgang-Einhausung wird der warme Gang gekapselt – der Raum bleibt kühl und angenehm für das Personal, meist mit Deckenanbindung. Für bestehende Serverräume mit Doppelboden ist die Kaltgang-Einhausung am gängigsten.
Welche Komponenten gehören zu einer Einhausung?
Eine Einhausung entsteht aus Dach- bzw. Deckenelementen, verglasten Schiebetüren am Gangabschluss, Schottwänden bzw. Blindelementen für Lücken sowie Bürsten- und Dichtungsleisten an Kabeldurchführungen. ZPAS stimmt alle Komponenten auf die SZB-IT- und Z-SERVER-Schränke ab und liefert sie als Databox-System.
Kann man eine Einhausung im bestehenden Serverraum nachrüsten?
Ja. Das ZPAS Databox-System lässt sich ohne Umbaumaßnahmen in bestehende Schrankreihen integrieren – Dach und Schiebetüren werden auf die vorhandenen Reihen aufgesetzt. Erweiterungen um weitere Schränke sind jederzeit möglich.
