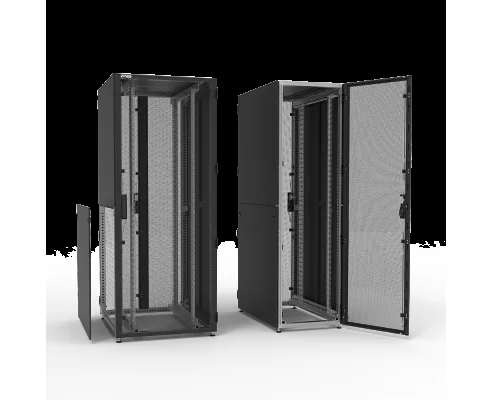

Der Z-SERVER ist der Premium-19″-Serverschrank von ZPAS für Rechenzentren und Serverräume: hochfester, zerlegbarer Stahlprofilrahmen mit 42–47 HE, Tiefen 1000/1200 mm, statischer Traglast bis 2.000 kg und perforierten Türen (86 % Fläche, 80 % Luftdurchlass) — Basis der Kaltgang-Einhausung Z-SERVER BOX.
🗄️ Z-SERVER jetzt konfigurierenHöhe, Maße, Türen, Kühlung & Zubehör — im Serverschrank-Konfigurator wählbar · unverbindlich →Gebaut für hohe Lasten: Rechenzentrum, KI und GPU
Moderne Server werden schwer: GPU-Systeme, USV und Kühlkomponenten bringen schnell 800–1.200 kg pro Rack zusammen. Der Z-SERVER trägt 1.600 kg auf Nivellierfüßen und 2.000 kg ohne Nivellierfüße (Profilschienen 50–150 mm von Vorder-/Rückseite, gleichmäßige Beladung). Werden schwere Geräte auf beweglichen Gleitschienen installiert, empfiehlt sich der nachrüstbare Verstärkungssatz. Für die Luftversorgung sorgt die Türperforation: 86 % der Türfläche, Luftdurchlässigkeit 80 % — die Server saugen die Kaltluft ungehindert an.
Ausführungstabelle: alle lieferbaren Größen
Drei Höhen, zwei Breiten, zwei Tiefen — beim Z-SERVER ist jede Kombination lieferbar (12 Ausführungen). Quelle: ZPAS IT-Katalog.
| Tiefe ↓ / Höhe → | 42 HE | 45 HE | 47 HE |
|---|---|---|---|
| 1000 mm (B 600/800) | ✓ | ✓ | ✓ |
| 1200 mm (B 600/800) | ✓ | ✓ | ✓ |
| Rahmenhöhe H | 2.000 mm | 2.100 mm | 2.200 mm |

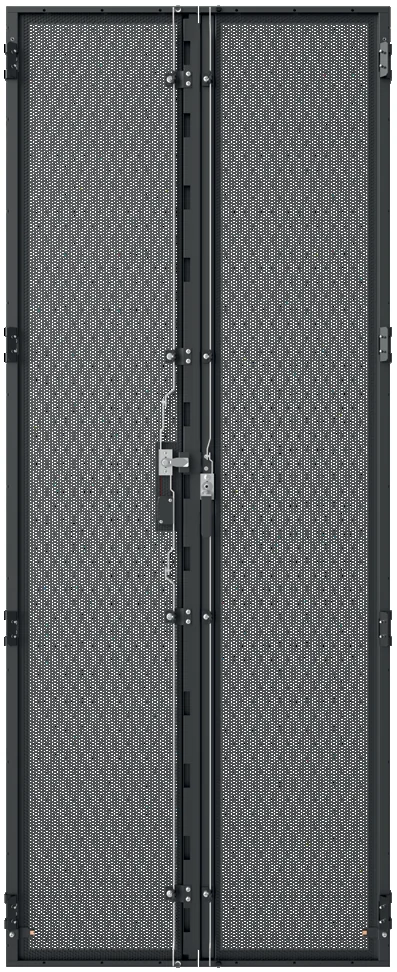

Jede Größe hat eine sechsstellige Ausführungsnummer — sie bildet den Kern der Katalognummer W-ZS-XXXXXX-1X00-2-XXX (Rücktür: 1 = einflügelig, 2 = zweiflügelig perforiert · Farbe: 011 = RAL 7035, 161 = RAL 9005; den Aufbau definiert der Katalog auf S. 11):
| Breite [mm] | Tiefe [mm] | 42 HE (H 2000) | 45 HE (H 2100) | 47 HE (H 2200) |
|---|---|---|---|---|
| 600 | 1000 | 426010 | 456010 | 476010 |
| 600 | 1200 | 426012 | 456012 | 476012 |
| 800 | 1000 | 428010 | 458010 | 478010 |
| 800 | 1200 | 428012 | 458012 | 478012 |
Ausführungsnummern und Bestellschlüssel: IT-Lösungen-Katalog S. 10 (PDF) →
Serienausstattung ab Werk
Vom Sockel über Schwerlast-Geräteböden (bis 200 kg an sechs Schienen) bis zur werkzeuglosen Blindabdeckung: das komplette 19″-Zubehörprogramm passt auf den Z-SERVER und kommt auf Wunsch ab Werk montiert.

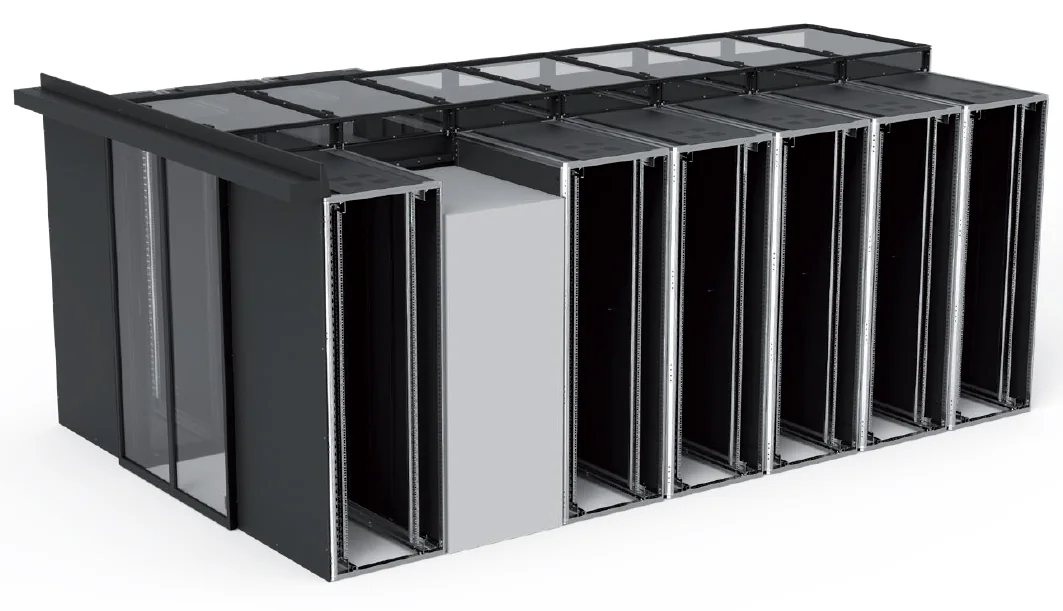

Z-SERVER BOX: vom Schrank zur Kaltgang-Einhausung
Der Z-SERVER ist als System gedacht: Mit Dächern, Schiebetüren und Abdichtungen werden Schrankreihen zur Kaltgang-/Warmgang-Einhausung Z-SERVER BOX verbunden — kalte Zuluft und warme Abluft bleiben getrennt, der Kühlenergiebedarf sinkt deutlich. Dazu kommen Luftführungskomponenten im Schrank, Kabelführung und Montageteile für Stromleisten (PDU). Alle Bausteine der Einhausung mit Katalognummern zeigt die Databox-Produktseite. Komplette Datacenter-Konzepte mit Einhausung, Kühlung und Monitoring: Data Center & Serverraum-Lösungen. Für Hochlast-Anwendungen: Serverschränke für KI & GPU.
Kühlung im und am Schrank
Im klimatisierten Rechenzentrum übernimmt die Raumkühlung — der Z-SERVER liefert mit 86 % Türperforation den Luftdurchsatz. Bei höherer Dichte ergänzen Kaltgang-Einhausung und rack-nahe Kühlung; in der geschlossenen Ausführung (Vollblechtüren, IP 54) sind auch aktive Anbau-Kühlgeräte CVE und Aufdach-Kühlgeräte ETE möglich — im Konfigurator direkt wählbar. Einen Überblick über alle Kühlstufen gibt die Seite Serverschrank-Klimatisierung; die nötige Kühlleistung liefert der Kühlleistungs-Rechner in Sekunden.
Oberfläche & Material

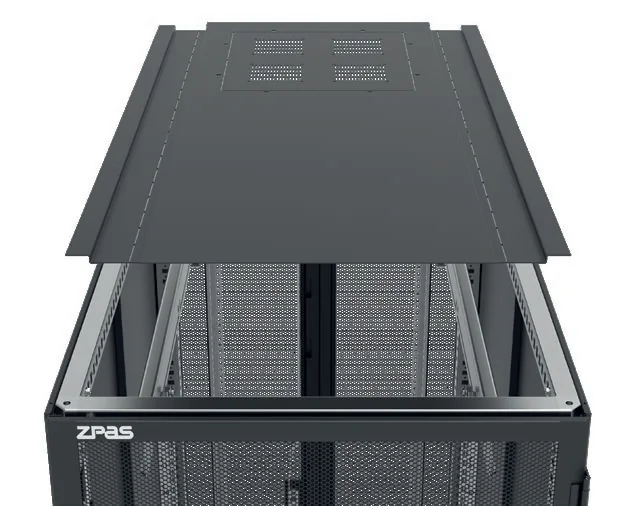

Stahlblech; Seitenwände, Türen und Dachplatte pulverbeschichtet in RAL 7035 (Hellgrau) oder RAL 9005 (Schwarz), Profilschienen und Metallteile verzinkt. Schutzart IP 20 bis IP 54 gemäß EN 60529 — die geschlossene Ausführung mit Vollblechtüren erreicht IP 54.
Im schweren Einsatz zeigt ihn die Branchenseite Racks für KI- & GPU-Infrastruktur.
Häufige Fragen — Z-SERVER
Welche Größen gibt es beim Z-SERVER?
Drei Höhen: 42, 45 und 47 HE (Rahmenhöhen 2000/2100/2200 mm), Breiten 600/800 mm, Tiefen 1000/1200 mm — alle 12 Kombinationen lieferbar.
Warum eignet sich der Z-SERVER für KI- und GPU-Racks?
Wegen der Traglast: 1.600 kg auf Nivellierfüßen, 2.000 kg ohne — GPU-Server samt USV erreichen schnell 800–1.200 kg pro Rack. Dazu 86 % Türperforation und bei schweren Geräten auf Gleitschienen ein nachrüstbarer Verstärkungssatz. Mehr im KI-&-GPU-Ratgeber.
Was ist die Z-SERVER BOX?
Die Kaltgang-/Warmgang-Einhausung auf Z-SERVER-Basis: Schrankreihen werden mit Dächern, Schiebetüren und Abdichtungen zum geschlossenen Gang verbunden — das senkt den Kühlenergiebedarf deutlich. Details: Data-Center-Lösungen.
Kann ich im 800er von 19 auf 21 Zoll umrüsten?

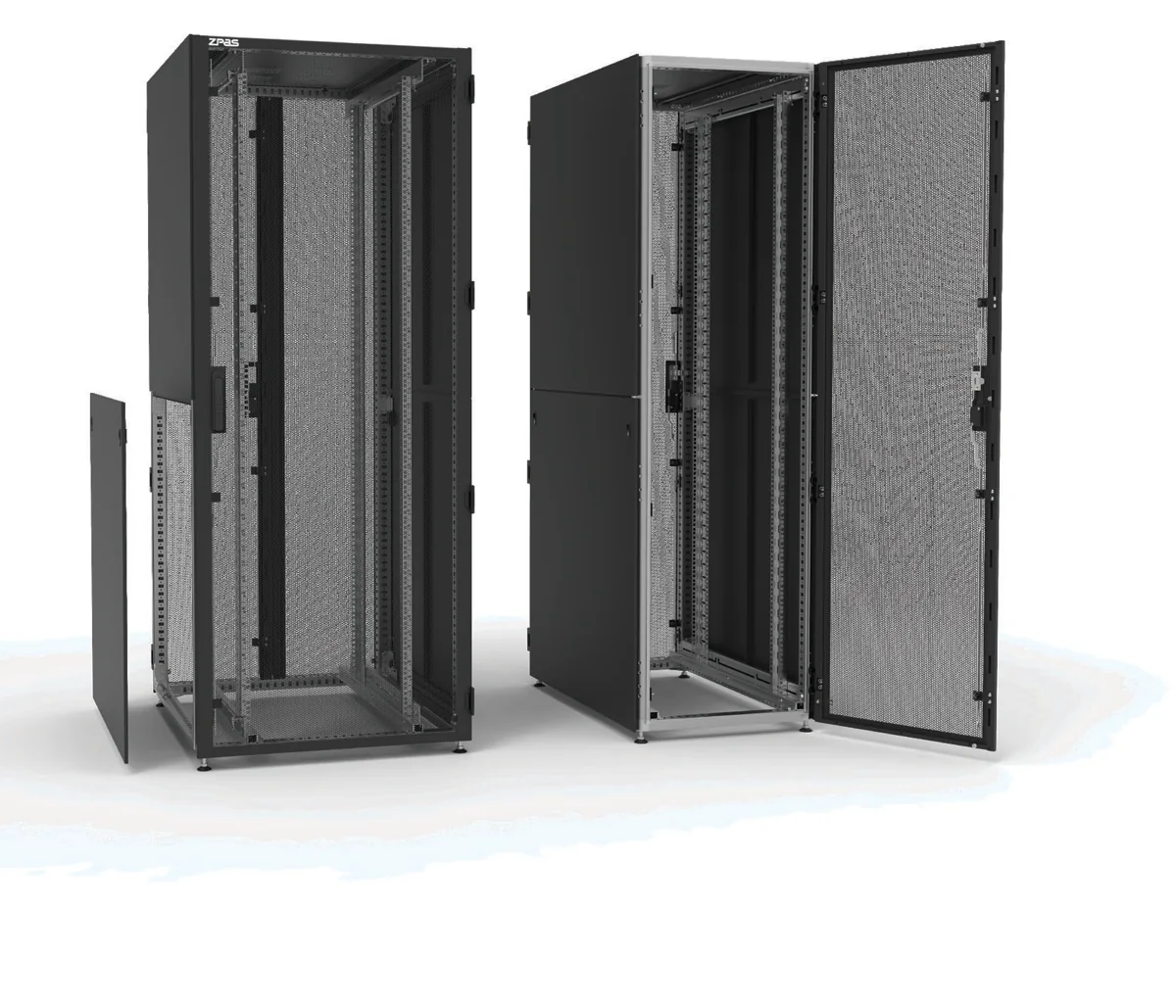

Ja — bei 800 mm breiten Schränken ist die Abstandsänderung von 19 auf 21 Zoll ohne zusätzliche Montageteile möglich. Die PREMIUM-Profilschienen sind stufenlos und werkzeuglos verstellbar.
