Ein Schaltschrank ist ein geschlossenes Gehäuse aus Stahlblech oder Edelstahl, das die elektrischen und elektronischen Komponenten einer Anlage aufnimmt und gegen Staub, Wasser und Berührung schützt (IP 54–65). ZPAS fertigt Schaltschränke und Industriegehäuse nach IEC 61439 und IEC 62208 seit 1973 als Hersteller — als Leergehäuse oder vollverdrahtet, in Standard- und Sondermaßen.
Schaltschränke und Steuerungsgehäuse vom Hersteller
Schaltschränke sind kein Commodity-Produkt, auch wenn der Markt das manchmal so behandelt. Wer im Maschinenbau, in der Energietechnik oder in der Prozessautomatisierung tätig ist, weiß: Der falsch gewählte Schaltschrank kostet am Ende mehr als er gespart hat – durch nachträgliche Anpassungen, Norm-Nacharbeit oder schlechtes Kabelmanagement.

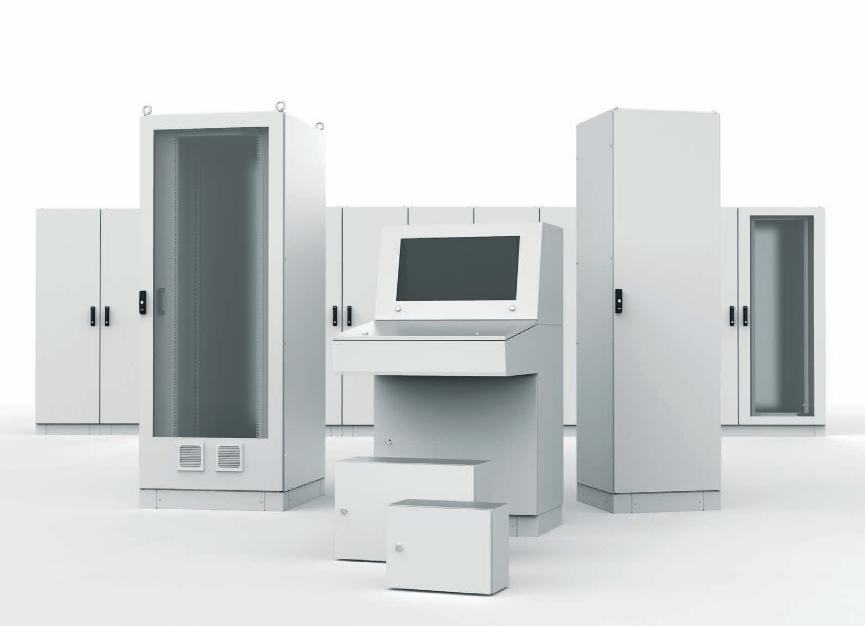

ZPAS produziert Schaltschranksysteme und Industriegehäuse direkt ab Werk – normkonform nach IEC 62208 und UL-zertifiziert. Vier bewährte Baureihen decken den gesamten Bedarf ab: vom universellen Steuerschrank im Innenbereich über das robuste IP-55-Gehäuse bis zum kompakten Wandschaltschrank und dem Steuerpult für Produktionslinien. Als Verteilerkasten für die Energieverteilung oder als vollverdrahteter Schaltschrank nach Schaltplan — Sondermaße, Sonderfarben und betriebsfertige Ausführungen sind werkseitig möglich.
⚙️ Schaltschrank jetzt konfigurierenIn 2 Minuten — Abmessungen, Schutzart, Kühlung & Ausstattung · unverbindlich →Schaltschranksysteme: die Baureihen SZE2, SZE3, SWN und PSL
Systemschrank · Innenbereiche · IP 54/55

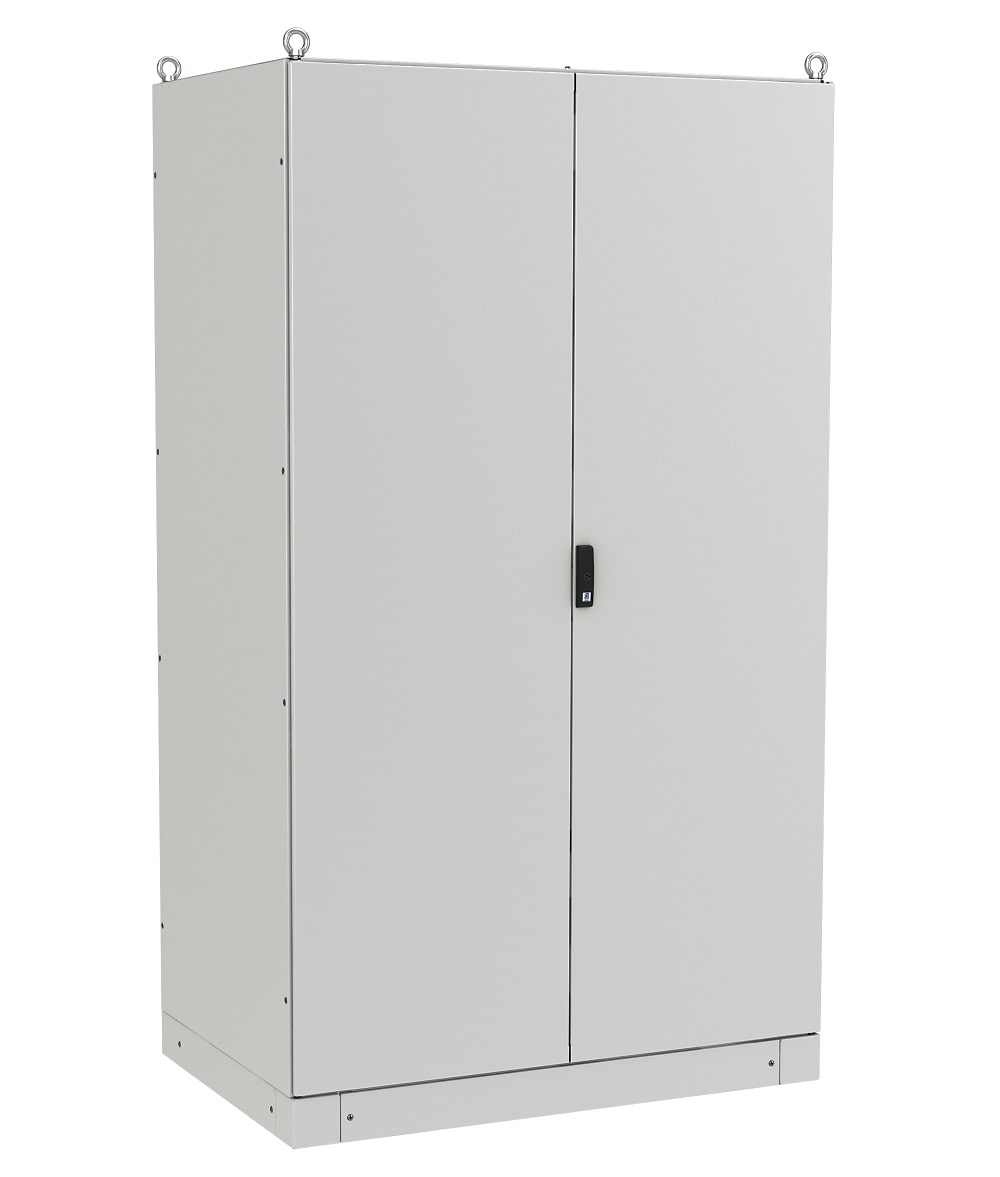

Universeller Standschrank für Innen- und Außenanlagen. 26 Größenvarianten, anreihbar, mit modularem Innenausbau. Einflügeltür bei 600/800 mm Breite, Zweiflügeltür ab 1000 mm. Belastbarkeit bis 1.600 kg auf Tragschienen. Standardlackierung RAL 7035 für Innenbereiche; Außenlackierung mit erhöhter Witterungsbeständigkeit auf Anfrage.

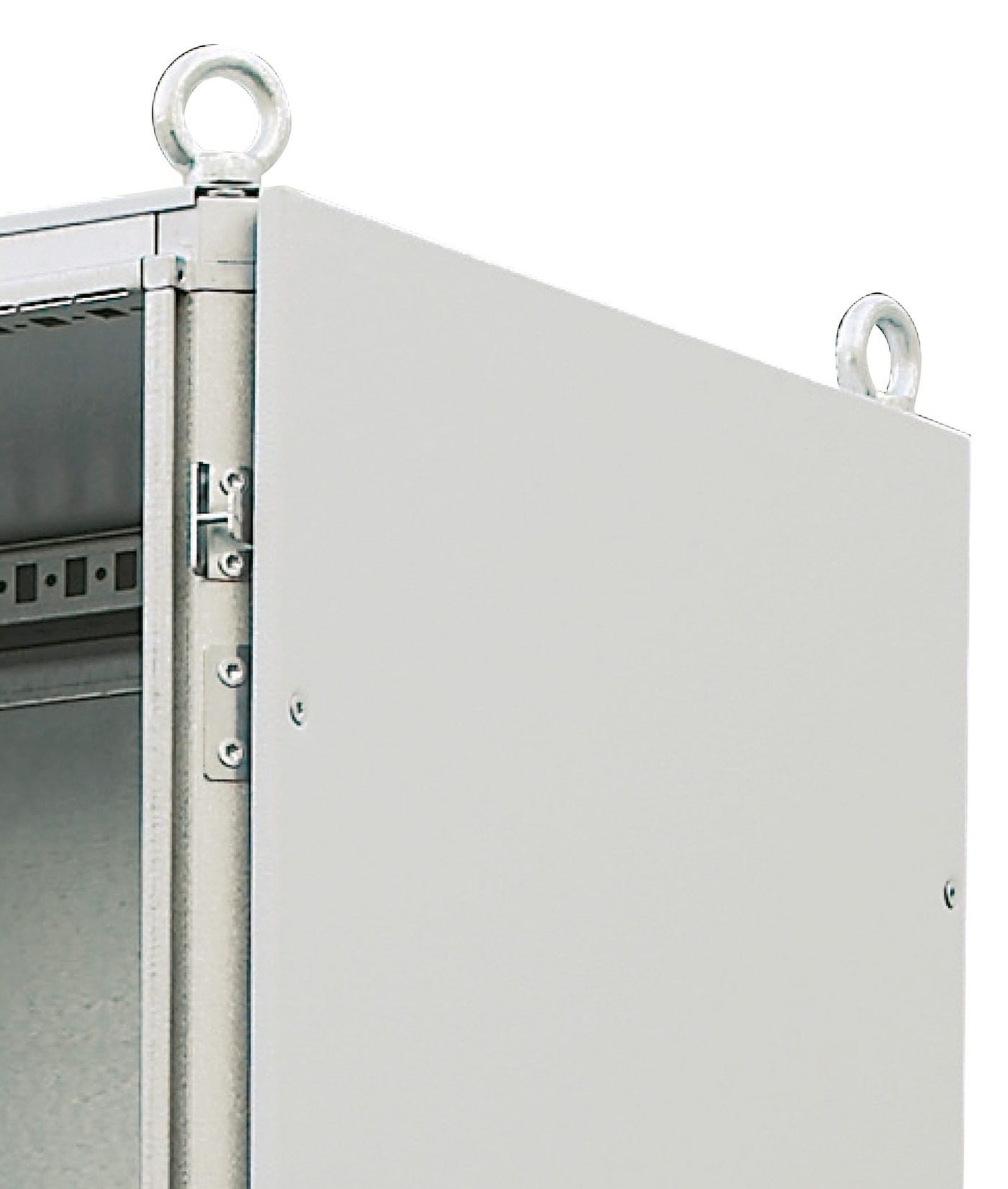

Systemschrank · Robuste Ausführung · IP 55
Weiterentwicklung der SZE2-Linie mit IP 55 als Standardschutzart, verstärktem Rahmen aus verzinktem Stahl und 4-Punkt-Stangenschloss. Kompatibel mit dem Lütze LSC-Kabelkanalsystem. 32 Größenvarianten.
Wandgehäuse · IP 65 · auch Edelstahl

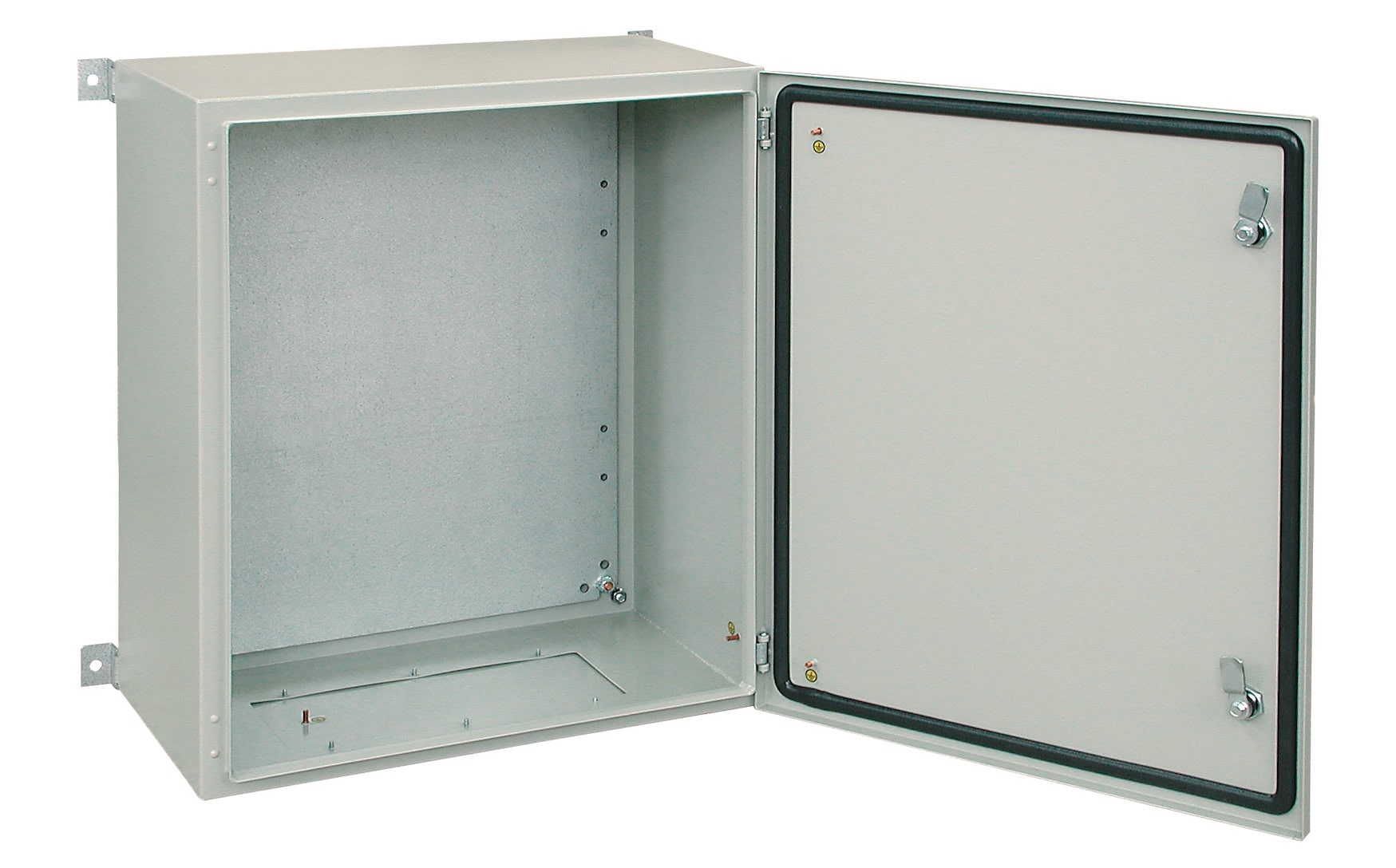

Kompakter Wandschaltschrank für den platzsparenden Einbau elektrischer Komponenten — auch als Kleinverteiler oder Verteilerkasten einsetzbar. Standardmäßig für Innenbereiche, auf Wunsch mit Außenlackierung für wetterfeste Anwendungen. Auch als SWN INOX (Edelstahl 1.4301 / AISI 304) und als 19″-Netzwerkausführung (12U, 600 × 400 mm) erhältlich. 20 Größenvarianten.
Steuerpult · Bedienpanel · IP 54

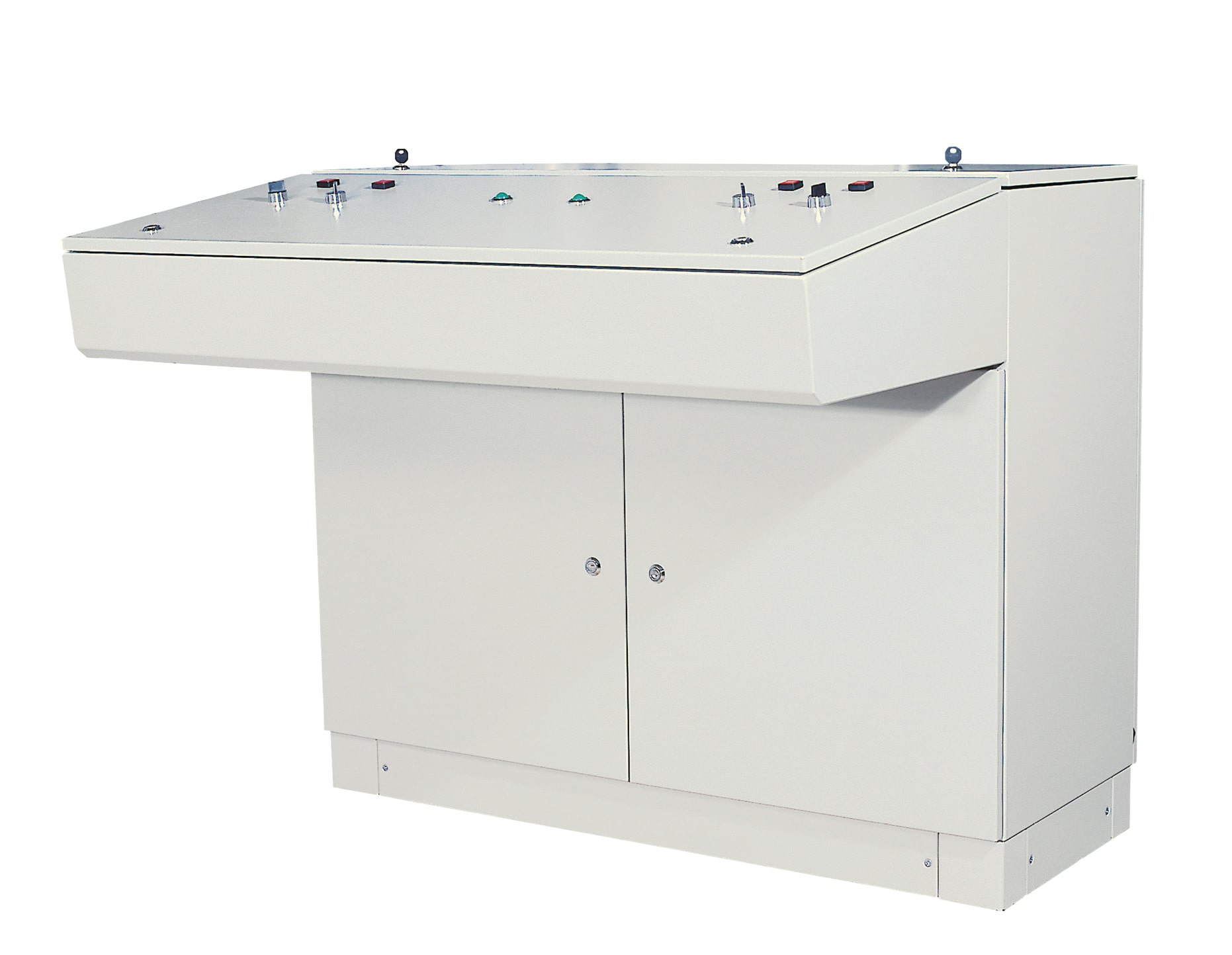

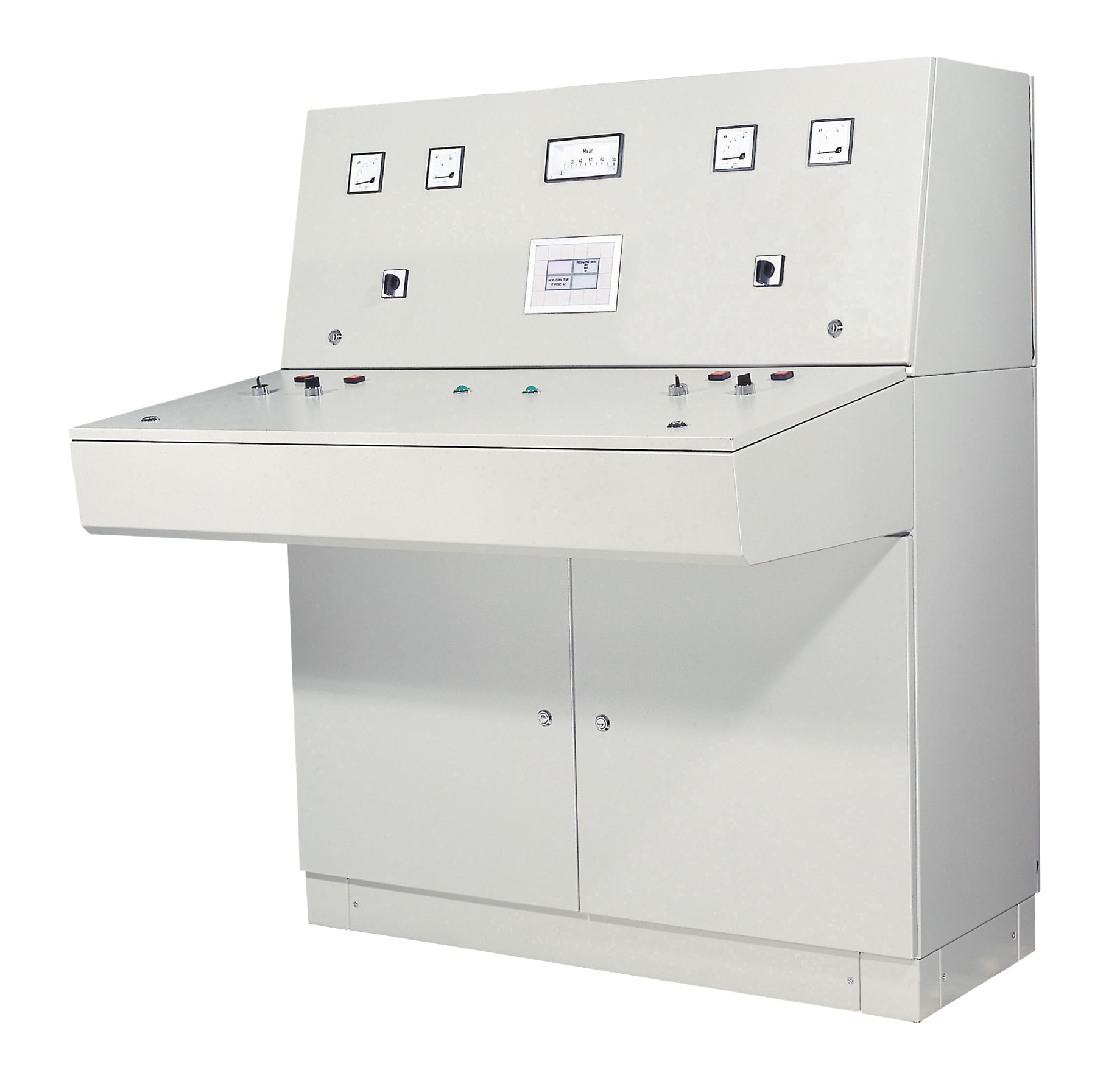

Stehende Bedienpulte für Steuerungs- und Visualisierungsaufgaben an automatisierten Fertigungslinien und Bearbeitungszentren. Klappbare Frontblenden ermöglichen direkten Zugang zu verbauten Geräten ohne Demontage. Segmentbauweise aus Ober-, Unterteil, Frontsegment und Aufsatz. 4 Konfigurationstypen, 19 Größenvarianten. → Alle Details auf der Steuerpulte-Seite
Schaltschränke für diese Branchen und Anwendungen
Maschinenbau und Sondermaschinenbau: OEM-Maschinenbauer benötigen Schaltschränke in nicht-standardisierten Abmessungen, oft in CI-konformer Firmenfarbe und vollverdrahtet geliefert. ZPAS fertigt SZE2- und SZE3-Gehäuse in jeder Abmessung ohne Aufpreis — Bestückung, Verdrahtung und Funktionstest auf Wunsch inklusive. → Schaltschrankbau & Verdrahtung
Erneuerbare Energien: PV-Wechselrichter-Schränke und Wind-SCADA-Gehäuse brauchen hohe Schutzart, lange Standzeit ohne Wartung und vollständige Normkonformität nach IEC 61439. ZPAS SZE2, SZE3 (IP55) und SWN (IP65) sind UL-zertifiziert — einsetzbar auch für internationale Projekte außerhalb des DACH-Raums. Für Wechselrichter, Netzanschluss und Messtechnik im Freien: → Outdoorgehäuse für Energie & Smart Grid
Lebensmittel- und Pharmaindustrie: HACCP-konforme Produktion erfordert glatte, spaltfreie, sterilisierbare Oberflächen ohne Hohlräume. ZPAS SWN INOX aus Edelstahl 1.4301 (AISI 304) ist korrosionsbeständig, reinigungsmedienresistent und in IP65 lieferbar.
Schienenverkehr und Bahninfrastruktur: Signaltechnik, Weichensteuerung und Bahnstromversorgung verlangen Gehäuse mit Vibrationsfestigkeit, definierter Langlebigkeit und lückenloser CE-Dokumentation. ZPAS fertigt nach individuellem Lastenheft — auch in kleinen Stückzahlen. Für Weichensteuerung, LST und Technik am Gleis im Außenbereich: → Outdoorgehäuse für Bahn & Verkehrstechnik
Sonderkonstruktionen und Prefabrikation
Neben der Standardserie bietet ZPAS die komplette Wertschöpfungskette im Schaltschrankbau: CAD-Konstruktion, Prototyp, vollverdrahtete und getestete Schaltanlage. Der Kunde liefert das Lastenheft, ZPAS liefert den fertigen Schaltschrank. Das ist der wesentliche Unterschied zu einem reinen Gehäusehersteller. → Mehr zu Schaltschrankbau & Verdrahtung
Die Fertigungstiefe reicht von der einfachen Blechbearbeitung über Schweißen, Pulverbeschichten und Montage bis zur kompletten Schaltschrankfertigung mit Verdrahtung und Inbetriebnahmeunterstützung. Für komplexe Projekte steht das Engineering-Team in Wolibórz direkt als Ansprechpartner zur Verfügung.

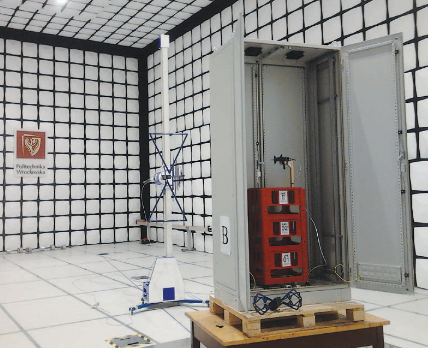

Normkonform nach IEC 61439, IEC 62208 und UL-zertifiziert
Alle Gehäuse entsprechen IEC 62208 für Leergehäuse und können für Anwendungen nach IEC 61439 (Schalt- und Steuergerätekombinationen) eingesetzt werden. Die Baureihen SZE2, SZE3 und SWN tragen UL-Konformitätszertifikat für den internationalen Einsatz. Zertifikate und Konformitätserklärungen werden mit jeder Lieferung bereitgestellt. ATEX auf Anfrage.
Aufbau und Innenausstattung eines Schaltschranks
Ein Schaltschrank ist mehr als ein Blechgehäuse – erst die Innenausstattung macht ihn zur funktionsfähigen Schalt- und Steuereinheit. Diese Komponenten plant ZPAS je nach Anwendung ein:
Gehäuse & Rahmen

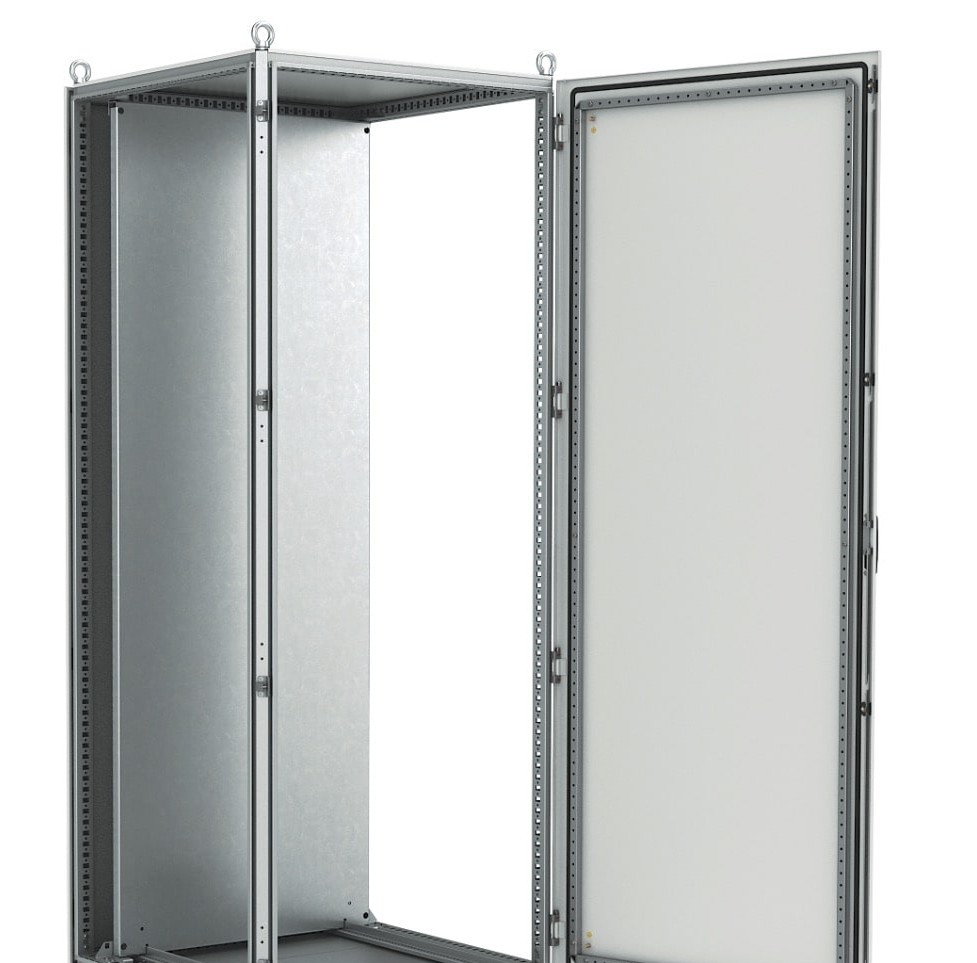

Verwindungssteifer Stahlblech-Korpus mit umlaufender Dichtung – die Basis für Schutzart und Stabilität.
Montageplatte
Verzinkt und tiefenverstellbar – Trägerebene für alle eingebauten Komponenten, bis 1.000 kg belastbar.
Trag- & DIN-Schienen

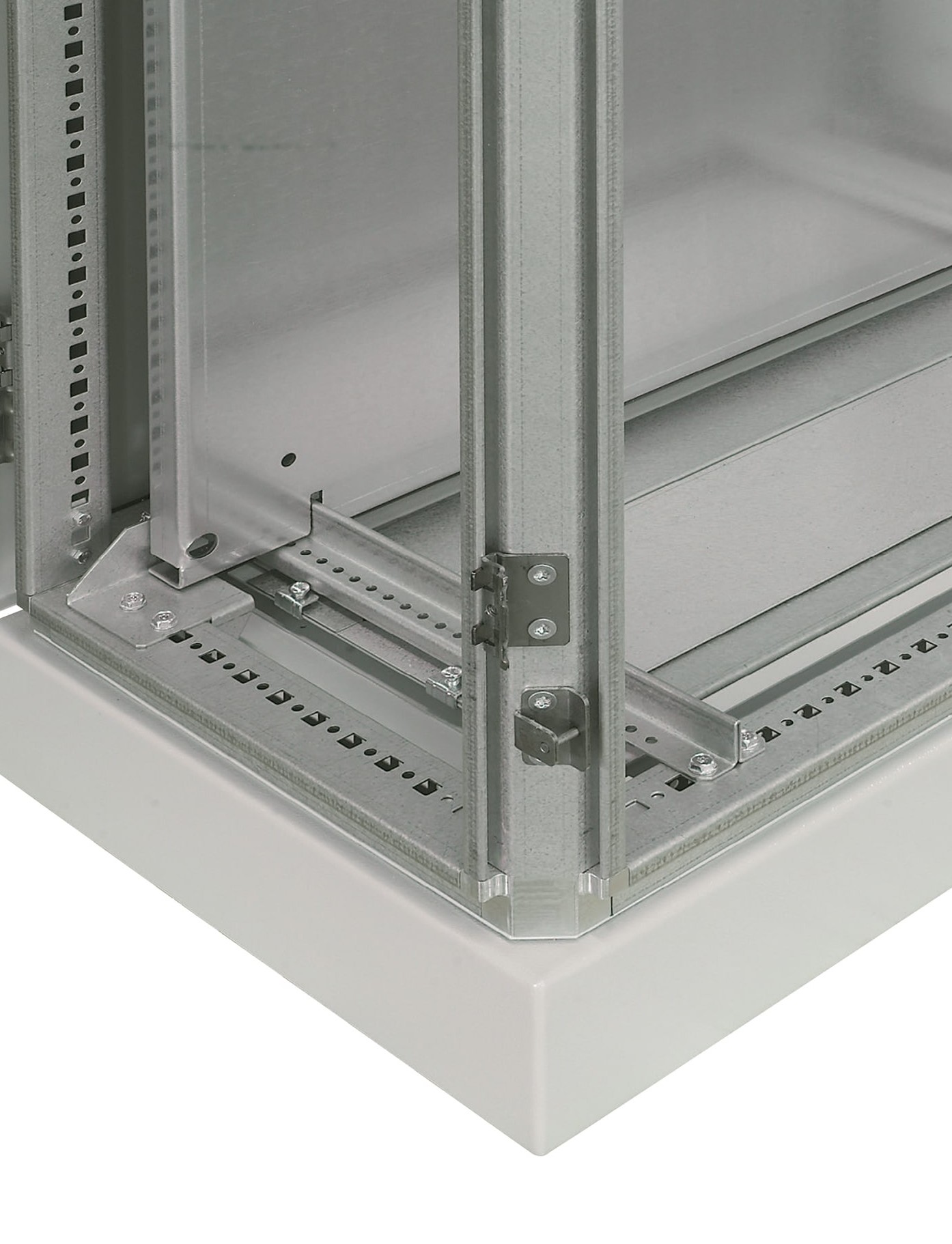

Für Leitungsschutzschalter, Schütze, Klemmen, SPS und Frequenzumrichter – im 25-mm-Raster.
Kabelmanagement
Verdrahtungskanäle, Kabeleinführungen und Zugentlastung für eine normgerechte, wartbare Verdrahtung.
Schließsystem
3- oder 4-Punkt-Riegelschloss, Schwenkhebel mit Profilhalbzylinder – abschließbar und sicher.
Verdrahtung & Prefab
Auf Wunsch vollverdrahtet nach Schaltplan, bestückt und ab Werk getestet – nicht nur das Leergehäuse.
Erdung & EMV
Durchgängiger Potenzialausgleich an Tür, Rahmen und Montageplatte; EMV-Schirmung auf Anfrage.
Sockel & Montage
Sockel 100/200 mm, Stand-, Wand- oder Anreihmontage – passend zur Aufstellsituation.
Schaltschrankkühlung & Klimatisierung: Wärmelast sicher abführen
Eingebaute Komponenten wie Frequenzumrichter, Netzteile und SPS erzeugen Verlustleistung. Wird diese nicht abgeführt, steigt die Innentemperatur über die zulässigen Grenzen und verkürzt die Lebensdauer der Technik. Je nach Wärmelast wird der Schaltschrank mit Kühlung ausgestattet — vom Filterlüfter über Luft/Luft- und Luft/Wasser-Wärmetauscher bis zum Schaltschrank mit Kühlgerät (Kompressor-Kältegerät); gegen Kondensat kommt eine Heizung hinzu. Die benötigte Kühl- bzw. Heizleistung ermitteln Sie in Sekunden mit unserem Kühlleistungs-Rechner, die passende Ausstattung wählen Sie im Schaltschrank-Konfigurator. Welches Gerät wann passt — Filterlüfter, Wärmetauscher oder Kompressor-Kühlgerät — zeigt der Ratgeber Kühlgerät auswählen. Für den Außeneinsatz gibt es klimatisierte Outdoor-Schaltschränke mit Kühlung (Klimageräte CVO, AHP-Wärmepumpe).
Schaltschrank-Baureihen im Vergleich – welche Serie für welchen Einsatz?
Vier Baureihen für den gesamten Bedarf: vom universellen Standschrank über das robuste IP-65-Wandgehäuse bis zum Steuerpult. Die Tabelle hilft bei der Auswahl der passenden Bauform.
| Baureihe | Bauform | Schutzart | Maße (B × T / Höhe) | Material | Anreihbar | Typischer Einsatz |
|---|---|---|---|---|---|---|
| SZE2 | Standschrank | IP 54 / 55 | 600–1200 × 400–800 / 2000–2200 mm | Stahlblech | ja | Innenanlagen, universell |
| SZE3 | Standschrank, robust | IP 55 | 600–1200 × 400–800 / 2000–2200 mm | Verzinkter Stahl | ja | Raue Industrie, höhere Schutzart |
| SWN | Wandgehäuse | IP 65 | 200–800 × 115–300 / 300–1000 mm | Stahl / Edelstahl | — | Wandmontage, Kleinverteiler, Hygiene (INOX) |
| PSL | Steuerpult | IP 54 | 600–1500 × 450/600 mm | Stahlblech | auf Anfrage | Bedien- & Leitstände, Fertigungslinien |
Häufige Fragen — Schaltschränke
Was ist ein Schaltschrank — und wofür wird er eingesetzt?
Ein Schaltschrank ist ein Metallgehäuse zur sicheren Aufnahme elektrischer Komponenten: Leitungsschutzschalter, Schütze, Frequenzumrichter, SPS, Klemmenleisten und Verkabelung. Er schützt die Technik vor Staub, Feuchtigkeit und mechanischen Einflüssen — und schützt Personen vor Berührung spannungsführender Teile.
Einsatzbereiche: Maschinenbau, Energieverteilung, Automatisierungstechnik, erneuerbare Energien, Schienenverkehr und überall dort, wo Elektrotechnik in einem geschlossenen Gehäuse organisiert werden muss. → Ausführlicher Ratgeber: Was ist ein Schaltschrank?
Welche Schutzart brauche ich — IP54, IP55 oder IP65?
Die IP-Schutzklasse richtet sich nach dem Aufstellungsort:
- IP54 – Industriehallen, trockene Produktionsumgebungen (ZPAS SZE2, PSL)
- IP55 – Rauere Industrieumgebungen, Nähe zu Wasserquellen (ZPAS SZE3)
- IP65 – Außenbereich, Reinräume, Lebensmittelindustrie (ZPAS SWN)
Kann ich Schaltschränke in Sondermaßen oder Sonderfarben bestellen?
Ja. ZPAS fertigt Schaltschränke in individuellen Abmessungen (Breite, Tiefe, Höhe) und in jeder RAL-Farbe nach Wahl — ohne Mindermengenzuschlag. Sonderoberflächen (Edelstahl, Strukturlack, RAL Design System+) sind ebenfalls möglich. Die Konstruktionsabteilung setzt Ihr Lastenheft direkt in ein Fertigungszeichnung um. Anfrage senden →
Wie ist ein Schaltschrank aufgebaut?
Ein Schaltschrank besteht aus dem Gehäuse (Stahlblech-Korpus mit Tür und umlaufender Dichtung), einer verzinkten Montageplatte als Träger, Trag- bzw. DIN-Schienen für die Komponenten (Leitungsschutzschalter, Schütze, SPS, Klemmen) sowie Kabelkanälen für die Verdrahtung. Ein 3- oder 4-Punkt-Schließsystem und durchgängige Erdung gehören zum Standard. ZPAS liefert auf Wunsch vollverdrahtet und getestet.
Wandschrank oder Standschrank — was passt?
Ein Wandschaltschrank (ZPAS SWN) wird platzsparend an der Wand montiert – ideal für Kleinverteiler und wenige Komponenten, bis ca. 1000 mm Höhe und IP 65. Ein Standschrank (SZE2, SZE3) steht auf dem Boden, bietet mehr Einbauraum, höhere Belastbarkeit (bis 1.600 kg) und ist anreihbar. Faustregel: wenig Technik und Wandnähe sprechen für einen Wandschrank, viel Technik oder Anreihung für einen Standschrank.
Wie wird ein Schaltschrank klimatisiert?
Maßgeblich ist die Verlustleistung der Einbauten gegenüber der Umgebungstemperatur. Bis wenige hundert Watt genügen oft Filterlüfter; bei höherer Wärmelast kommen Luft/Luft- oder Luft/Wasser-Wärmetauscher und Kühlgeräte zum Einsatz, gegen Kondensat eine Heizung. Die genaue Kühl- bzw. Heizleistung berechnen Sie mit dem ZPAS Kühlleistungs-Rechner.
