SZE2 Anreihschrank
geschweißt · IP 54/55
Der geschweißte Anreihschrank für Innen- und Außenanlagen: 26 Standardgrößen von 600 bis 1200 mm Breite, Montageplatte bis 1.000 kg, Schienengestell bis 1.600 kg, EMV-Sonderausführung — konfigurierbar und ab Werk bestückt.
Angebot anfragen Schaltschrank konfigurierenDer geschweißte Anreihschrank für Innen und Außen

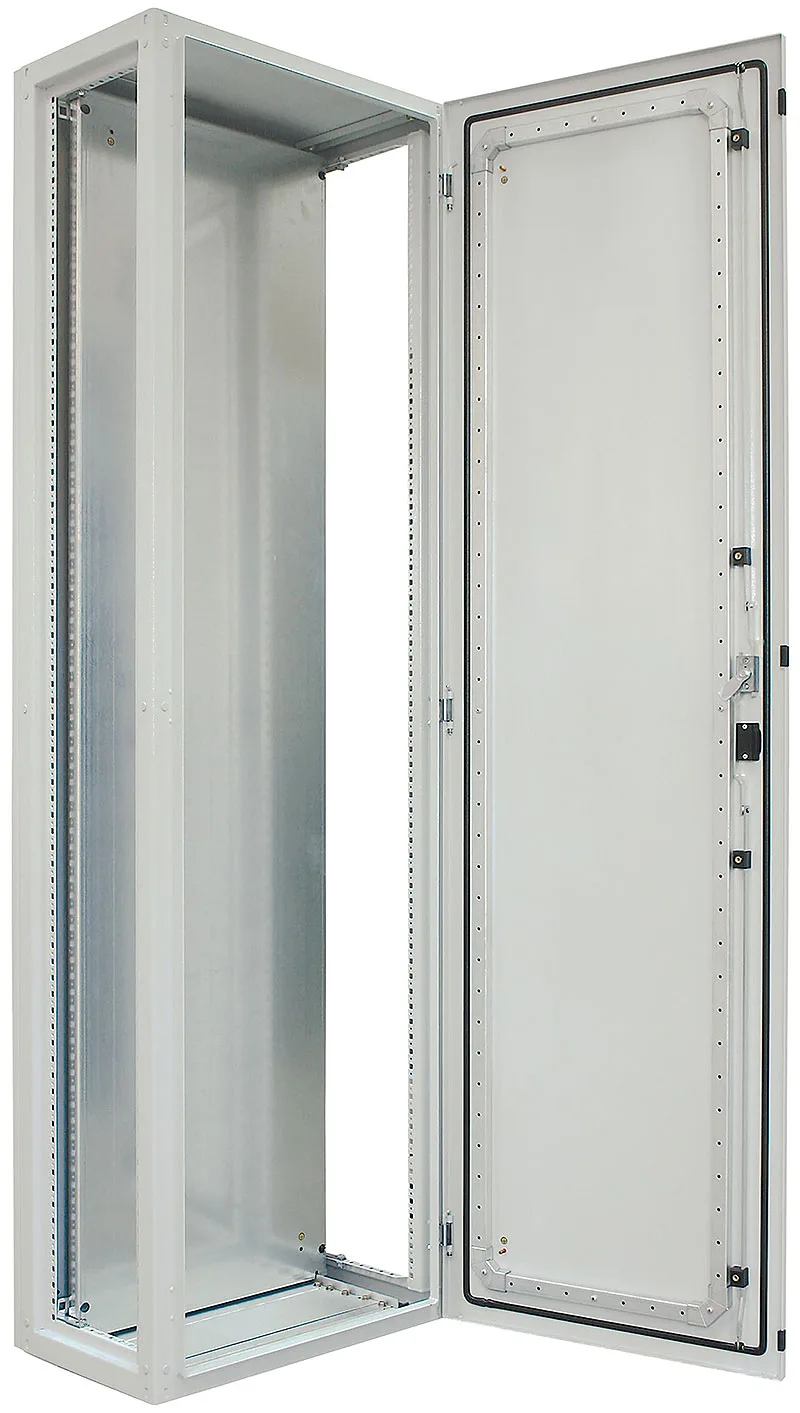

Der SZE2 ist das Arbeitstier im Schaltschrank-Programm: ein geschweißter Anreihschrank aus Stahlblech in 26 Standardgrößen (600–1200 mm breit, 2000/2200 mm hoch) — plus Sondermaße wie 1800 mm Höhe und Edelstahl auf Anfrage. Die Bauweise ist auf leichte Anreihbarkeit ausgelegt; bestückt, verdrahtet und mit UL-Konformitätszertifikat kommt er ab Werk. Die verschraubte Alternative mit IP 55 im Standard ist der SZE3. Der direkte Vergleich: Anreihschrank SZE2 oder SZE3?
Aufbau, Schutzart & Ausstattung

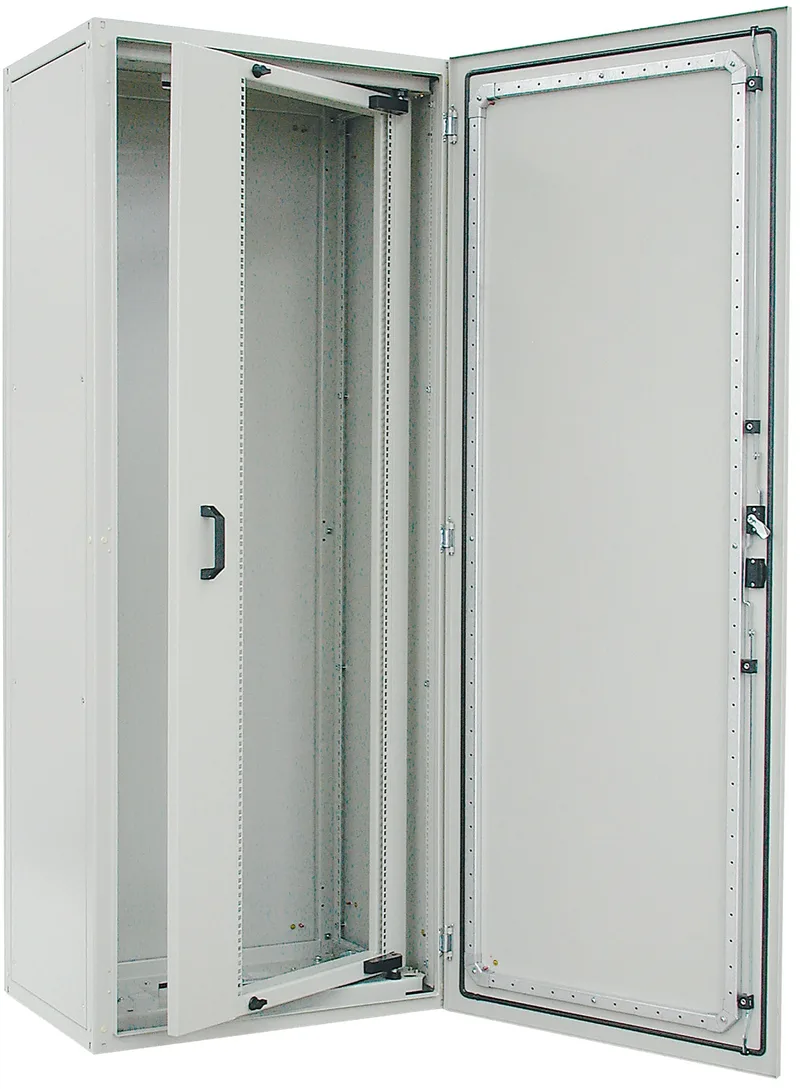

Geschweißtes Gerüst mit System
Die Seitenrahmen tragen Ausschnitte für Montageschienen oder die Montageplatte. Dachöffnungen für Kabel und Lüftersysteme sind mit Blindabdeckungen verschlossen, die Bodenöffnungen mit verschiebbaren Blechen — Kabeleinführung ohne Blecharbeiten.
Bis 1.600 kg Einbaulast

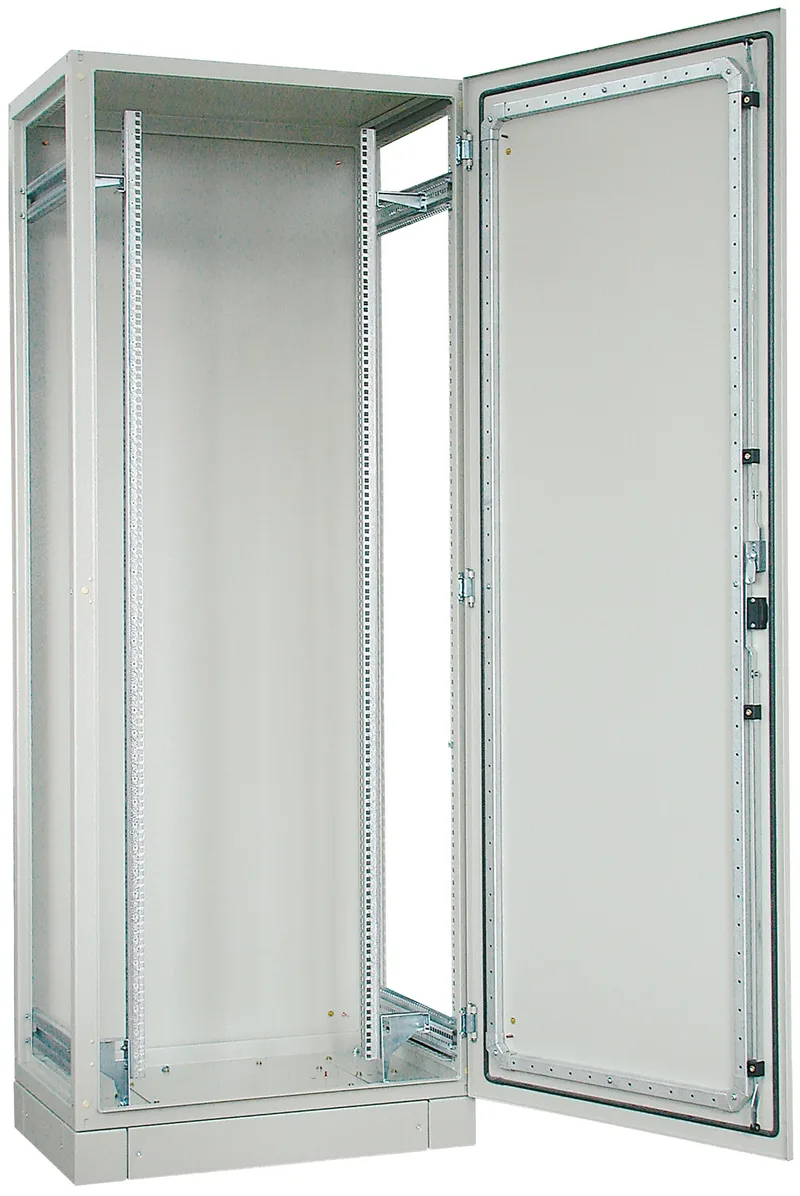

1.000 kg an der Montageplatte, 1.600 kg am Montageschienen-Gestell, 150 kg am Schwenkrahmen, 20 kg an der Tür — genug Reserve für schwere Einspeisungen und Transformatoren.
IP 54 — mit Bodenabdichtung IP 55
Standardausführung mit Seitenwänden: IP 54 nach EN 60529. Mit zusätzlicher Abdichtung der Bodenplatte steigt der Schutz auf IP 55 — die wirtschaftliche Antwort auf staubige und feuchte Umgebungen.

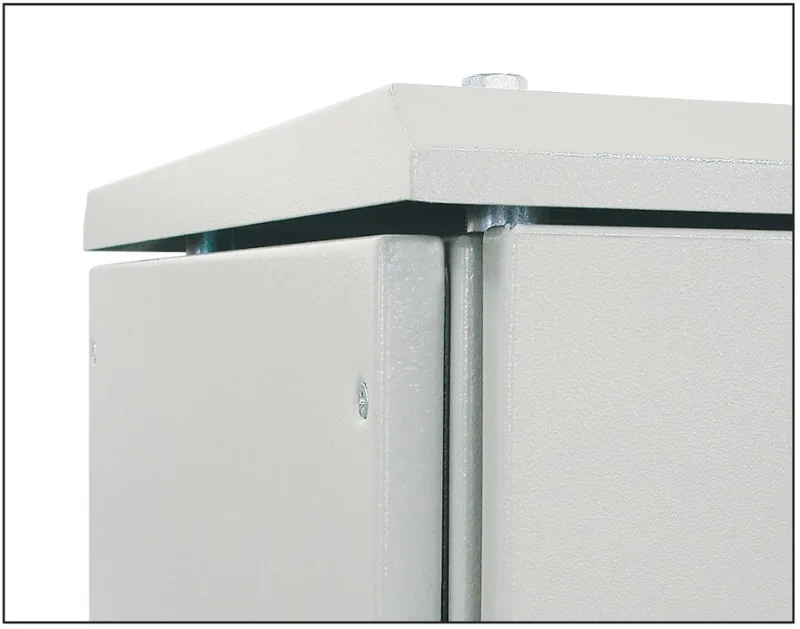

Türvarianten & Schließungen
Fronttür mit Doppelbart-Schließung im Standard, optional Schwenkhebel mit Profilhalbzylinder; ein- oder zweiflügelig je nach Breite, dazu Sicht- und Blechtüren aus dem Türenprogramm.
EMV-geprüfte Ausführung
Für störkritische Anwendungen gibt es den SZE2 in EMV-Sonderausführung — die elektromagnetische Verträglichkeit wurde an der Technischen Hochschule Breslau geprüft. Grundlagen im EMV-Ratgeber.

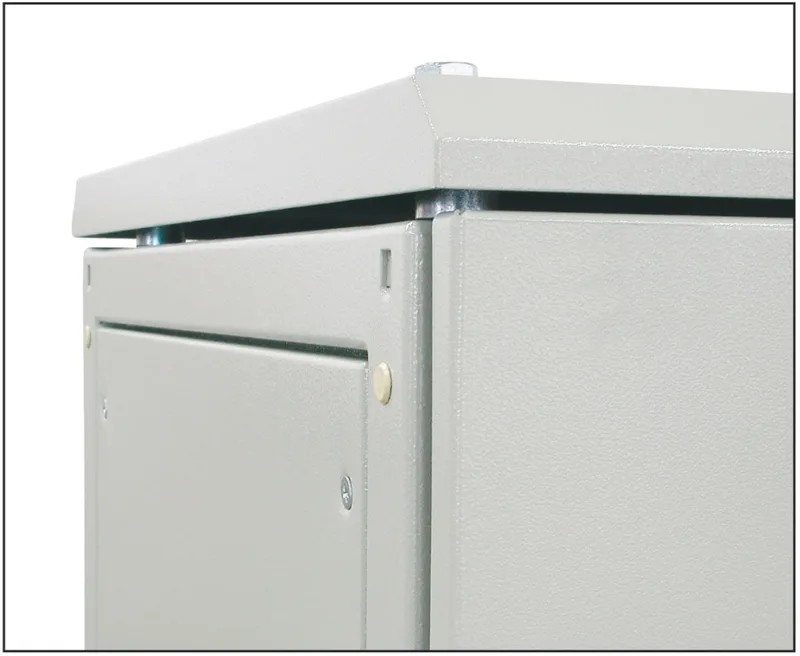

Modulsystem & Anreihung
Das Modulsystem ergänzt die Anreihung um standardisierte Innenausbau-Module; Bodenplatten- und Dachplatten-Varianten decken projektspezifische Kabelwege ab. So wächst die Schrankzeile mit der Anlage.
Ausführungstabelle: die 26 Standardgrößen
Katalognummern der Standardausführung — Schränke mit 600 und 800 mm Breite sind einflügelig, mit 1000 und 1200 mm zweiflügelig. Breite mit ebenen bzw. herausstehenden Seitenwänden, Höhen 2000 und 2200 mm (ohne Sockel). · Datenblatt SZE2 (PDF, 1 Seite)
Schaltschranksysteme-Katalog (PDF, 124 Seiten) — alle Maßzeichnungen, Tür-, Boden- und Dachvarianten sowie das komplette SZE2-Zubehör (S. 8–59).
Katalog öffnen (PDF) → · alle Kataloge im Download-Center
Häufige Fragen — SZE2
Hat der SZE2 IP 54 oder IP 55?
IP 54 in der Standardausführung mit Seitenwänden. Mit zusätzlicher Abdichtung der Bodenplatte erreicht der SZE2 IP 55 — beide nach EN 60529. Was der Unterschied praktisch bedeutet, erklärt der IP54/IP55-Ratgeber.
Was gehört zum Lieferumfang — und was nicht?
Standardausführung: Gerüst, Fronttür mit Doppelbart-Schließung, Rückwand, Montageplatte über die gesamte Schrankhöhe, verschiebbare Bodenbleche und Blindplatten fürs Dach. Seitenwände, Sockel, Dach und Transportösen werden gesondert bestellt — am einfachsten im Konfigurator.
Wie viel Last trägt der SZE2?
An der Montageplatte 1.000 kg, am Montageschienen-Gestell 1.600 kg, am Schwenkrahmen 150 kg und an der Tür 20 kg.
SZE2 konfigurieren oder anfragen?
Baureihe, Maße, Tür und Zubehör online wählen — oder formlos anfragen: Angebot in maximal 2 Werktagen.
