Ein Outdoorgehäuse ist ein wetterfester Schaltschrank für die Außenaufstellung: Es schützt Elektronik und Netztechnik gegen Regen, Staub, Sonne und Vandalismus (IP54/55, IK10) und arbeitet von −40 bis +70 °C. ZPAS fertigt Outdoorgehäuse der SZD-Serie aus Aluminium — ein- oder doppelwandig, klimatisiert, in jedem Sondermaß, direkt ab Werk.
⚙️ Outdoorschrank jetzt konfigurierenIn wenigen Schritten — Abmessungen, Schutzart, Klimatisierung & Zubehör · unverbindlich →Outdoor-Schaltschrank & Outdoorgehäuse – Kurzdefinition
Ein Outdoorgehäuse – auch Outdoorschrank, Outdoor-Schaltschrank, Schaltschrank für den Außenbereich, wetterfester Schaltschrank, Außenschaltschrank, Außengehäuse, Außenschrank oder Freiluftschrank genannt – ist ein Allwettergehäuse für den dauerhaften Einsatz im Außenbereich. Es schützt eingebaute Geräte, Steuerungen und Netzwerkkomponenten zuverlässig vor Regen, Wind, UV-Strahlung, Schnee und Temperaturschwankungen sowie vor unbefugtem Zugriff. Der Begriff Outdoor Gehäuse ist dabei gleichbedeutend — entscheidend ist die Eignung für die permanente Außeninstallation ohne zusätzlichen Witterungsschutz.
ZPAS Outdoorgehäuse aus Aluminium erreichen die Schutzart IP54 (auf Anfrage IP55) nach EN 60529 und eine mechanische Stoßfestigkeit von IK10 nach EN 62262. Kunden mit besonderen Anforderungen erhalten individuelle Sonderlösungen – Abweichungen vom Standard sind bei ZPAS keine Ausnahme, sondern Tagesgeschäft. Für den Einsatz in Hallen und Technikräumen empfiehlt sich stattdessen ein ZPAS Schaltschrank für Innenbereiche.
Outdoorgehäuse aus Stahlblech sind optional möglich. Meistens erfolgt das aus Budgetgründen, wenn die Gehäuse sehr gut geschützt sind oder wenn sie nur eine kurze Betriebszeit haben. Einwandige Outdoorgehäuse sind optional ebenfalls möglich.
Aluminium-Outdoorschränke: Konstruktion und Vorteile
Die Aluminium-Baureihe (kurz: Alum) ist das meistgefertigte Segment der ZPAS Outdoorgehäuse. Eloxierte Aluminiumprofile bilden das tragende Gerüst der Outdoorschränke – leichter als Stahl, vollständig korrosionsbeständig und formstabil bei Temperaturen von −40 bis +70 °C.
Schutzart IP 54/55
IP54 im Standard, IP55 auf Anfrage – dicht gegen Staub und Strahlwasser aus allen Richtungen.
Stoßfestigkeit IK10
Höchste Klasse – widersteht mechanischen Stößen von 20 Joule.
Eloxiertes Aluminium
Material „Alum" – gewichtsoptimiert, wartungsfrei und UV-beständig.
Maßflexibilität
Bauhöhe 400–3.000 mm, Breite und Tiefe in 100-mm-Schritten frei wählbar.
Oberflächenschutz
RAL 7035 im Standard, Sonderfarben nach RAL-Karte möglich.
EMC-Versionen
Chromatierte Oberfläche für elektromagnetische Schirmung auf Anfrage.
Doppelwandigkeit
Doppelwandige Ausführung im Standard – die Luftschicht zwischen den Wänden dämmt gegen Sonneneinstrahlung und Temperaturschwankungen und schützt die Technik im Inneren. Einwandig optional.
Anreihbar
Mehrere Schränke seitlich aneinanderreihbar — skalierbar bis zur kompletten Schrankreihe.
Doppelwandige Aluminiumprofile: das Funktionsprinzip
Das Kernmerkmal hochwertiger Outdoorschränke ist die doppelwandige Aluminiumkonstruktion. Anders als ein einwandiges Gehäuse besteht die Außenhülle aus zwei Aluminiumschalen mit einem dazwischenliegenden Luftspalt. Dieser Aufbau aus doppelwandigen Aluminiumprofilen entkoppelt die eingebaute Technik thermisch von der Außenwand und ist der wirksamste passive Schutz gegen sommerliche Aufheizung — noch bevor aktive Klimatechnik überhaupt anlaufen muss.
Sonnenschutz durch Hinterlüftung
Die äußere Schale heizt sich unter direkter Sonne auf bis zu +70 °C auf. Der hinterlüftete Luftspalt führt diese Wärme über Konvektion ab, bevor sie die innere Wand erreicht — die Innentemperatur bleibt spürbar niedriger als beim einwandigen Schrank.
Frost- & Kondensatschutz
Im Winter dämmt die Luftschicht in die Gegenrichtung: Sie senkt den Wärmeverlust nach außen, entkoppelt die warme Innenwand von der kalten Hülle und reduziert so Tauwasserbildung und den Energiebedarf der Heizung.
Weniger Klimatisierungsaufwand
Weil die Doppelwand die thermische Last passiv puffert, arbeiten Wärmetauscher, Klimagerät oder AHP seltener und kürzer. Das spart Energie über die gesamte Lebensdauer und verlängert die Standzeit der Komponenten.
Doppelwandig ist bei ZPAS der Standard für den dauerhaften Außeneinsatz. Eine einwandige Ausführung ist optional möglich — etwa bei schattigen Standorten, kurzer Betriebszeit oder engem Budget. Wann sich welche Variante rechnet, zeigt unser Vergleich einwandig / doppelwandig.

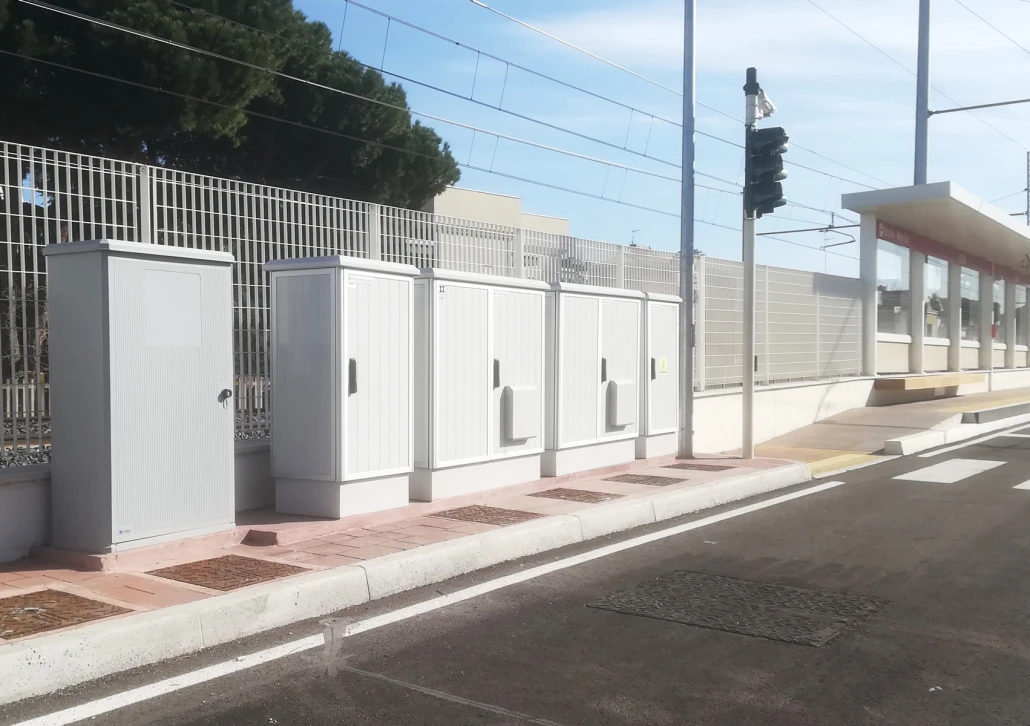

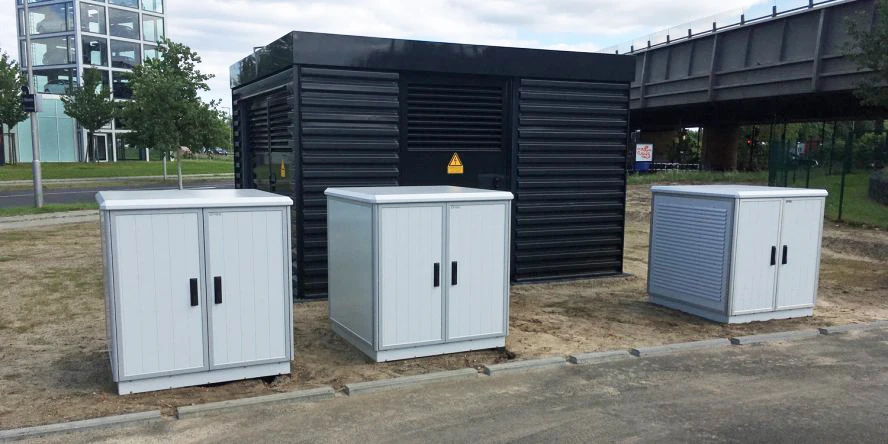

Anreihsystem: mit einem Schrank starten, bei Bedarf erweitern
ZPAS Outdoorschränke sind anreihbar. Das bedeutet: Ein Projekt kann mit einem einzelnen Outdoorgehäuse starten. Wächst der Platzbedarf — durch mehr Technik, zusätzliche Einspeisungen oder neue Funktionseinheiten — werden einfach ein zweiter, dritter oder weitere Schränke seitlich angereiht. Kein Austausch, kein Neubau. Die Schränke werden mechanisch und optisch zu einer einheitlichen Schrankreihe verbunden, mit gemeinsamer Fundamentierung oder Sockelrahmen. Ideal für Energieverteiler, Trafostationen, 5G-Infrastruktur oder jede Anlage, die schrittweise wächst.
Thermomanagement in Outdoorgehäusen

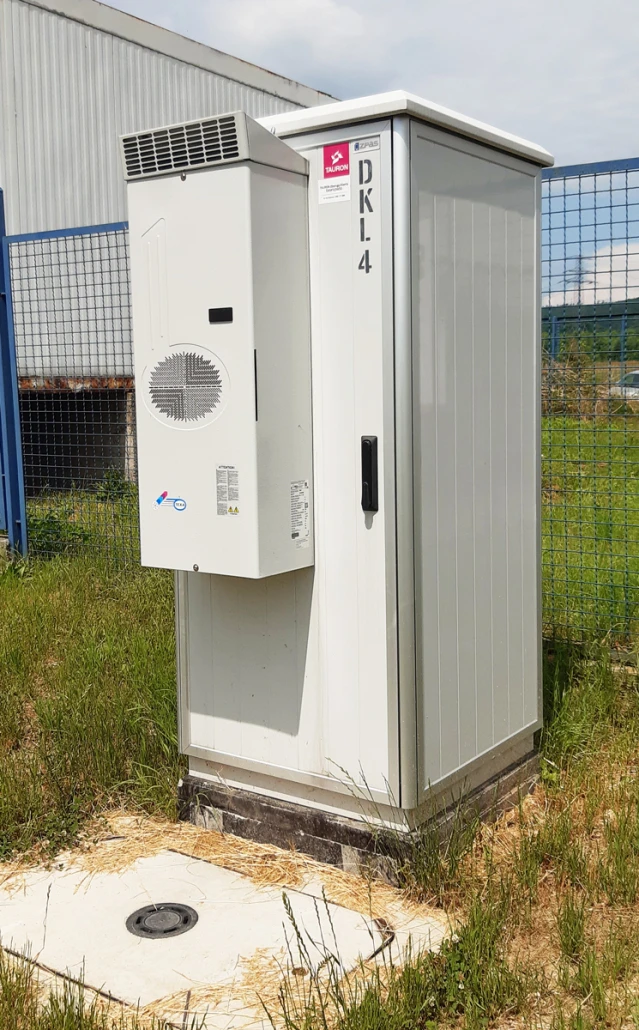

Ein Outdoorschrank muss nicht nur abdichten – er muss auch temperieren. Moderne Geräte erzeugen Verlustleistung, die abgeführt werden muss, ohne die Schutzart zu kompromittieren. ZPAS integriert je nach Anwendung verschiedene Thermomanagement-Systeme direkt ins Outdoorgehäuse:
Die AHP-Serie (Air Heat Pump) ist eine patentierte ZPAS-Entwicklung: Wärmepumpentechnologie temperiert das Outdoorgehäuse ohne konventionelle Kompressorkühlung – relevant für 5G-Basisstationen, Ladesäulen-Infrastruktur und Smart-Grid-Anwendungen, wo jede gesparte Kilowattstunde zählt.
Konstruktion im Detail: Türen, Dichtung, Dach und Montage
Wetterfestigkeit entsteht nicht durch die Wand allein, sondern an den Details — dort, wo Türen schließen, Kabel eintreten und Regen ablaufen muss. Genau diese Punkte entscheiden, ob ein Außenschaltschrank auch nach Jahren noch dicht ist. ZPAS löst sie konstruktiv:
Türen & Schließsysteme
Ein- oder zweiflügelige Türen mit umlaufender Verstärkung, Schwenkhebelverschluss und Profilhalbzylinder. Auf Wunsch Mehrpunktverriegelung, Komfortgriff oder elektronisches Schloss für kontrollierten Zugriff.
Dichtungskonzept
Umlaufende, eingeschäumte oder eingelegte Dichtung an Tür und Dach. Die Dichtebene sichert die Schutzart IP54/55 dauerhaft — auch nach vielen Öffnungs- und Wartungszyklen.
Regendach
Geneigtes, überstehendes Dach leitet Niederschlag sicher ab — kein stehendes Wasser, kein Eindringen an der Türoberkante. Optional mit zusätzlicher Sonnenblende gegen Strahlungswärme.
Sockel & Fundament

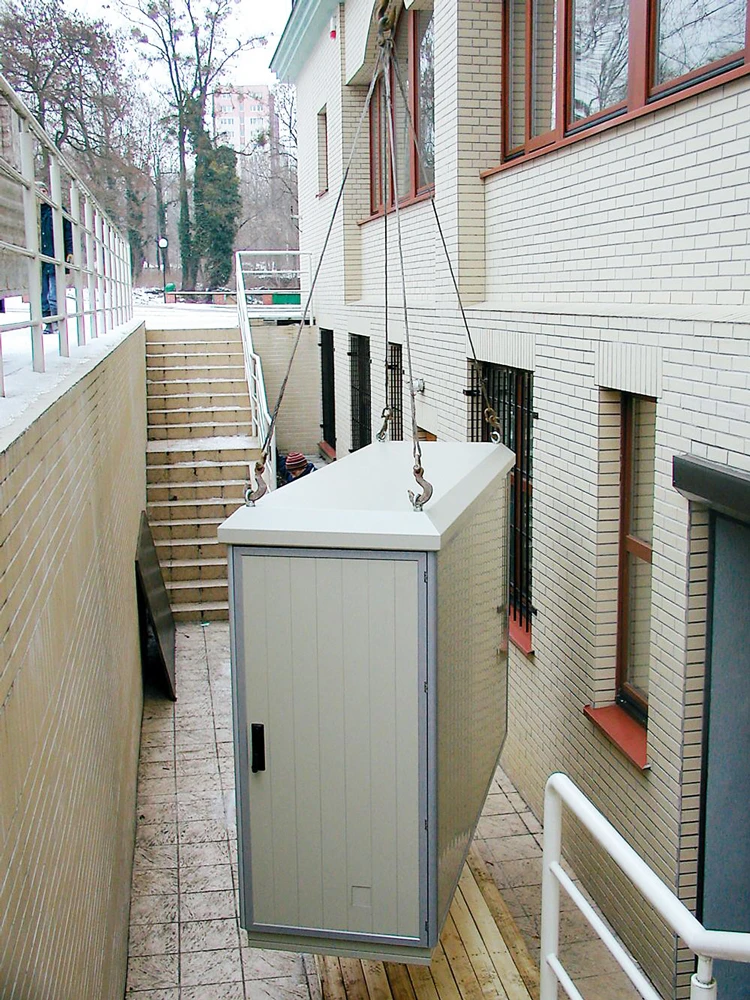

Sockelrahmen mit Kabeleinführung von unten, Hebeösen für den Transport, vorbereitet für Beton-, Streifen- oder Schraubfundament — staub- und nagetierdicht abschließbar.
Montagearten
Boden-, Wand- oder Mastmontage. Innenausbau wahlweise mit Montageplatte, 19″-Rahmen oder DIN-Hutschienen — passgenau zur eingebauten Technik.
Korrosionsschutz
Eloxiertes Aluminium ist von Natur aus korrosionsbeständig. Für Küste und Offshore (bis Korrosivitätsklasse C5-M) steht die salzwasserfeste SZD-M-Variante bereit. Mehr zum Korrosionsschutz.
Produktserien: SZD-Outdoorschränke und Sonderbau
Die SZD-Serie ist die Standardbaureihe für Outdoorgehäuse aus Aluminium. Schutzart IP54 im Standard (auf Anfrage IP55), IK10 durchgängig. Alle Maße sind projektspezifisch konfigurierbar.
Outdoorgehäuse: Typische Anwendungen und Einsatzbranchen

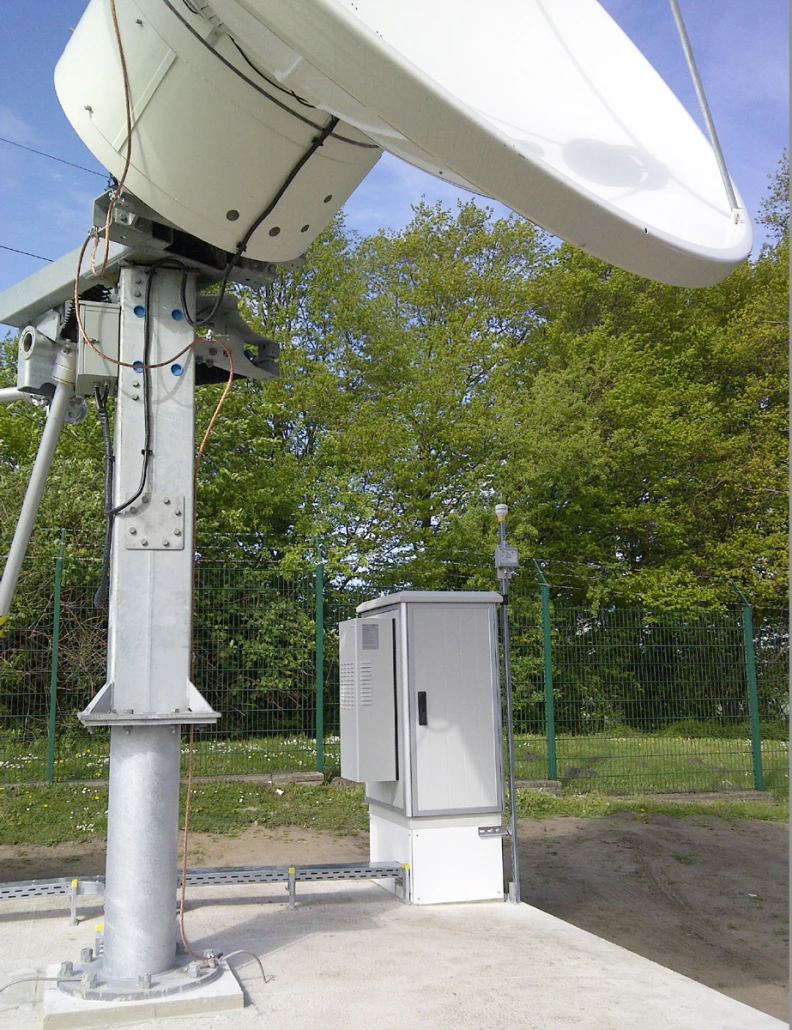

5G-Infrastruktur und Telekommunikation: Mobilfunkbetreiber installieren tausende Basisstationen im Freien — jede braucht ein Outdoorgehäuse, das Vandalismus (IK10), Regen (IP54/55) und Temperaturschwankungen von −40 bis +70 °C übersteht. Die ZPAS SZD-A ist anreihbar: ein Standort kann mit einem Schrank starten und bei Bedarf erweitert werden, ohne neu zu planen.

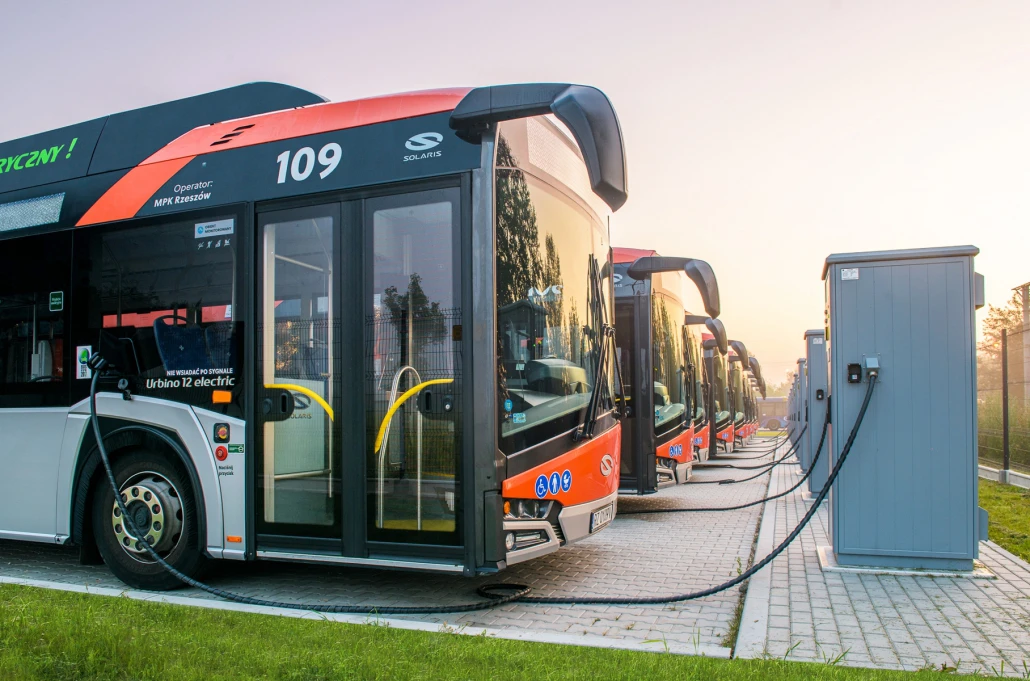

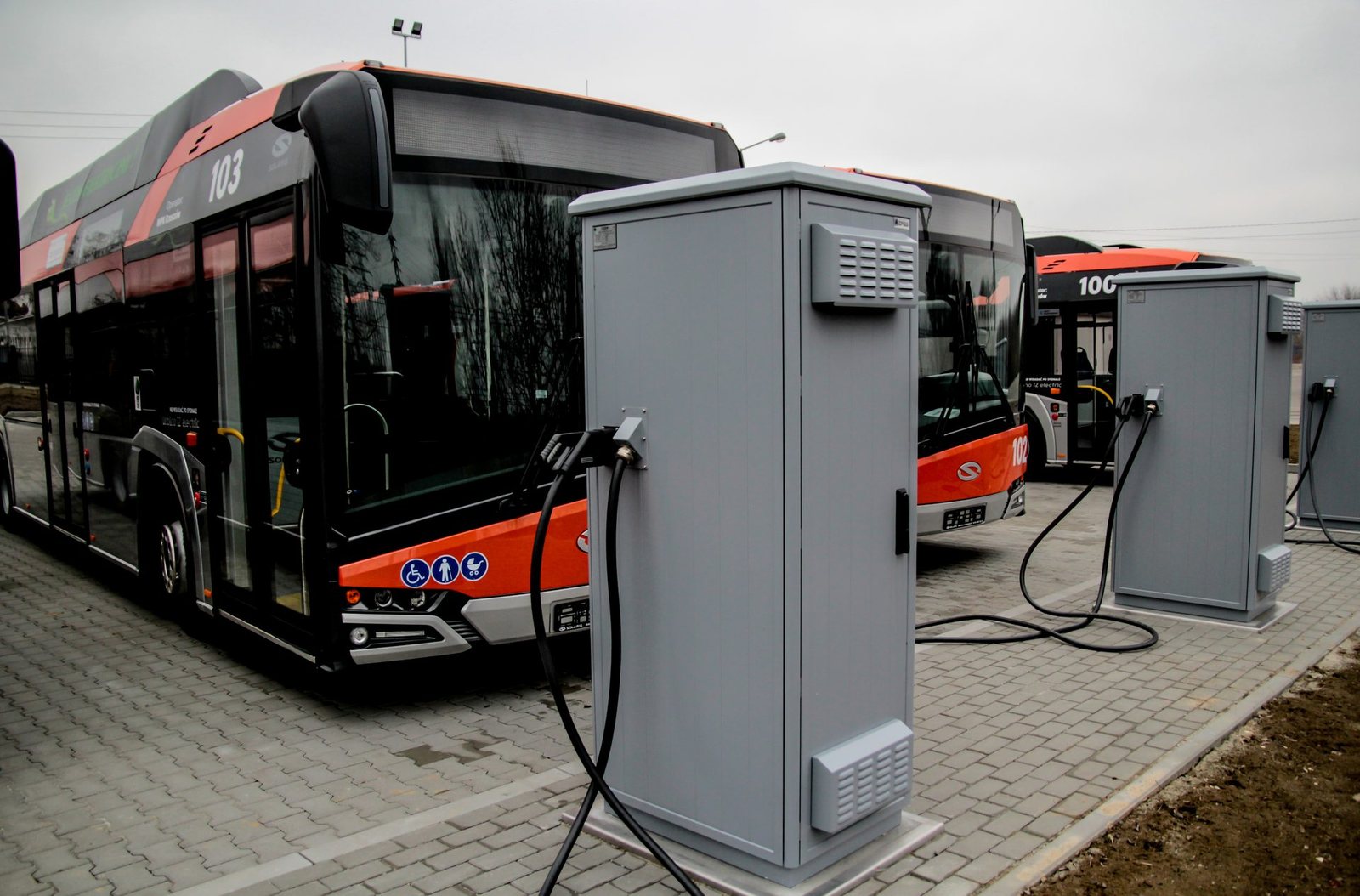

Ladeinfrastruktur und BESS — Batteriespeichersysteme: DC-Ladesäulen-Steuereinheiten und netzgekoppelte Batteriespeicher erzeugen hohe Verlustleistung im kompakten Gehäuse — aktives Thermomanagement ist Pflicht. ZPAS SZD-T integriert Luft/Luft-Wärmetauscher oder die patentierte AHP Air Heat Pump direkt; bis zu 70 % Energieeinsparung gegenüber klassischer Kompressorkühlung.
Photovoltaik, Windkraft und Smart Grid: Wechselrichter, SCADA-Systeme und Mittelspannungsanlagen im Freifeld brauchen wartungsarme Gehäuse für 20+ Jahre. An Küstenstandorten oder Offshore-Plattformen ist Salzwasserresistenz entscheidend — die ZPAS SZD-M ist speziell für diese Umgebungen ausgelegt und geprüft.

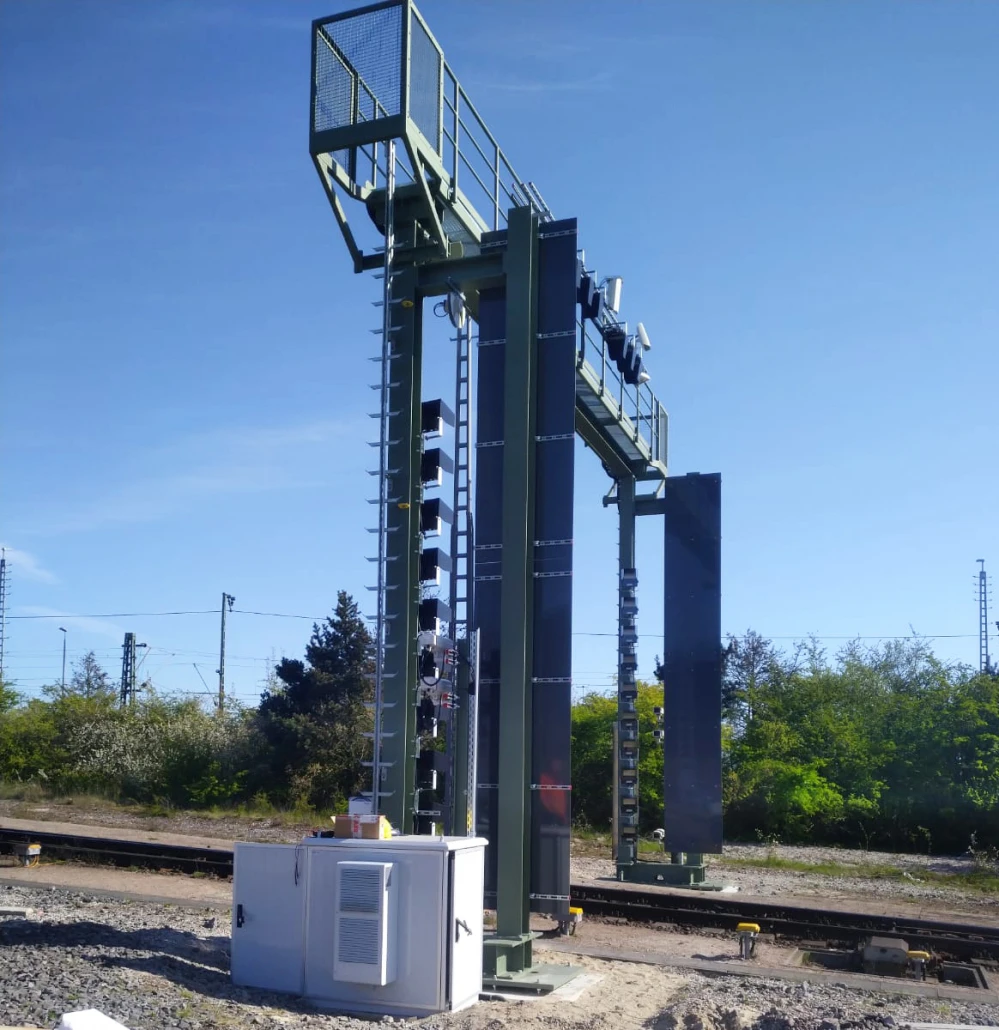

Bahn, Kommunalversorgung, Industrie und Marine: Von Weichensteuerung über Pumpstationen bis zu Hafenplattformen, Raffinerien und Tunneltechnik: überall wo Elektronik dauerhaft im Freien arbeitet und kein Gebäude schützt, ist ein Outdoorgehäuse mit IK10, IP54/55, CE-Zertifikat und integriertem Thermomanagement die richtige Lösung.
Outdoor-Schaltschrank für Außeninstallationen: worauf es ankommt

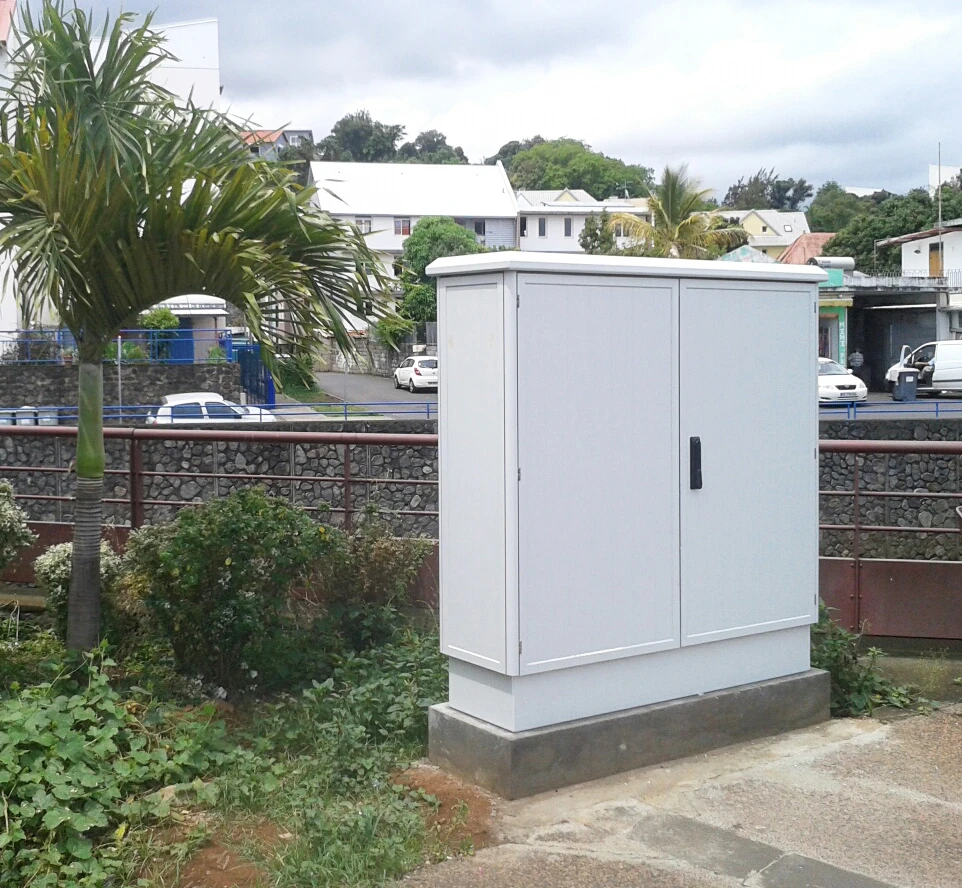

Bei der Außeninstallation entscheiden Details, die im Gebäude keine Rolle spielen: ein Sockel oder Fundamentrahmen für sicheren Stand auf Beton oder Erdreich, die Kabeleinführung von unten gegen stehendes Wasser, UV-beständige Dichtungen und Oberflächen sowie ein Regendach mit sauberer Wasserführung. Dazu kommt das Klima im Schrank selbst: Tagsüber heizt die Sonne den Outdoor-Schaltschrank auf, nachts entsteht durch Abkühlung Kondensat — Klimatisierung oder Heizung gehören deshalb von Anfang an in die Planung (siehe Thermomanagement). Und weil Außenschaltschränke meist an unbemannten Standorten stehen, integrieren wir auf Wunsch ein AKCP-Monitoring mit Fernüberwachung und Zugangskontrolle ab Werk.
IP54, IK10, IEC 62208: Normen und Schutzarten für Outdoorgehäuse
Alle ZPAS Outdoorgehäuse und Outdoorschränke werden nach geltenden Normen gefertigt und geprüft:
- IP54 im Standard, auf Anfrage IP55, nach EN 60529 – geprüfte Dichtheit gegen Staub und Strahlwasser
- IK10 nach EN 62262 – höchste Stoßfestigkeitsklasse, 20 Joule
- IEC 62208 – Leergehäuse für Niederspannungs-Schaltgerätekombinationen
- EMC-Versionen mit chromatierter Aluminiumoberfläche für elektromagnetische Schirmung
- ATEX – explosionsgefährdete Bereiche, auf Anfrage
- CE-Konformitätserklärungen werden für jede Lieferung bereitgestellt
Outdoorgehäuse in IP55: wann die höhere Schutzart sinnvoll ist
Im Standard liefert ZPAS die SZD-Outdoorgehäuse in IP54 — auf Anfrage als Outdoorgehäuse IP55 mit verstärkter Abdichtung gegen Strahlwasser aus allen Richtungen. Sinnvoll ist IP55 überall dort, wo gezielter Wasserstrahl auftrifft: Reinigung per Schlauch, Spritzwasserzonen an Straßen und Waschplätzen, exponierte Küstenstandorte mit Gischt. Für normale Bewitterung — Regen, Staub, Schnee — ist ein konstruktiv durchdachtes IP54-Gehäuse mit Regendach und sauberer Wasserführung die wirtschaftlichere Wahl; den Unterschied im Detail erklärt der Ratgeber IP54 oder IP55. Im Outdoorschrank-Konfigurator ist die Schutzart direkt wählbar.
Technische Daten im Überblick
Die wichtigsten Spezifikationen der ZPAS Outdoorgehäuse und Outdoor-Schaltschränke der SZD-Serie auf einen Blick. Alle Maße und Ausstattungen sind projektspezifisch konfigurierbar — die Tabelle zeigt den Standard und die gängigen Optionen.
| Parameter | Spezifikation |
|---|---|
| Schutzart (IP) | IP54 im Standard, IP55 auf Anfrage — geprüft nach EN 60529 |
| Stoßfestigkeit (IK) | IK10 (20 Joule) nach EN 62262 — höchste Klasse |
| Gehäusematerial | Eloxiertes Aluminium (Alum); Stahlblech oder Edelstahl optional |
| Wandaufbau | Doppelwandig im Standard, einwandig optional |
| Betriebstemperatur | −40 °C bis +70 °C |
| Abmessungen (H × B × T) | Höhe 400–3.000 mm; Breite und Tiefe in 100-mm-Schritten |
| Farbe / Oberfläche | RAL 7035 Standard, Sonderfarben nach RAL-Karte |
| Türen & Verschluss | 1- oder 2-flügelig, Schwenkhebel mit Profilhalbzylinder; Mehrpunkt optional |
| Dach | Geneigtes Regendach, überstehend — kein stehendes Wasser |
| Montage | Boden-, Wand-, Mast- oder Sockelmontage |
| Thermomanagement | Lüftung, LL-/LW-Wärmetauscher, Klimagerät, AHP-Wärmepumpe, PTC-Heizung |
| EMV-Schirmung | Chromatierte Aluminiumoberfläche auf Anfrage |
| Normen & Konformität | EN 60529, EN 62262, IEC 62208; CE-Konformitätserklärung je Lieferung |
| Sonderbau | Maße, Material, Ausschnitte und Ausstattung nach Zeichnung oder Lastenheft |
Häufige Fragen — Outdoorgehäuse
Was ist der Unterschied zwischen einem Outdoorgehäuse und einem normalen Schaltschrank?
Ein Standard-Schaltschrank ist für Innenbereiche (Hallen, Technikräume) konzipiert und erreicht typischerweise IP54 oder IP55. Ein Outdoorgehäuse ist für den dauerhaften Außeneinsatz ohne Dach oder Gebäudeschutz entwickelt: aus eloxiertem Aluminium, IP55, mechanische Stoßfestigkeit IK10, Betriebstemperatur −40 bis +70 °C. → Weitere Details im FAQ
Welche Temperaturen halten ZPAS Aluminium-Outdoorgehäuse aus?
ZPAS Outdoorgehäuse (Alum-Baureihe SZD) sind für einen Betriebstemperaturbereich von −40 bis +70 °C ausgelegt — von arktischen Bedingungen bis zur Wüstenhitze. Für Frostschutz steht eine integrierbare PTC-Heizung zur Verfügung, für Wärmeabfuhr Luft/Luft-Wärmetauscher, Klimaanlage oder die patentierte AHP (Air Heat Pump).
Für welche Anwendungen eignen sich Outdoorgehäuse aus Aluminium?
Überall dort, wo Technik dauerhaft im Freien betrieben wird: 5G-Basisstationen, Glasfaser-Verteiler, PV-Wechselrichter, Windkraft-Steuerungen, Ladesäulen-Steuereinheiten, BESS-Batteriespeicher, Trafostationen, Pumpstationen und Bahninfrastruktur. Die SZD-M-Variante ist speziell für Marine- und Offshore-Anwendungen ausgelegt.
Sind ZPAS Outdoorschränke einwandig oder doppelwandig?
Im Standard sind ZPAS Outdoorschränke aus doppelwandigen Aluminiumprofilen aufgebaut. Zwischen äußerer und innerer Schale liegt ein hinterlüfteter Luftspalt, der die Wärme der sonnenbeschienenen Außenwand per Konvektion abführt, bevor sie die Technik erreicht – passiver Sonnen- und Frostschutz, der den Klimatisierungsaufwand senkt. Eine einwandige Ausführung ist optional möglich, etwa bei schattigen Standorten, kurzer Betriebszeit oder engem Budget.
Outdoorgehäuse kaufen: direkt vom Hersteller
ZPAS Outdoorgehäuse und Outdoor-Schaltschränke kaufen Sie direkt ab Werk — ohne Zwischenhandel. Senden Sie eine Anfrage oder stellen Sie Ihren Schrank im Online-Konfigurator zusammen; wir melden uns mit einem verbindlichen Angebot.
Direkt ab Werk
Beratung, Konstruktion und Fertigung aus einer Hand — Sie kaufen ohne Zwischenhandel beim Hersteller.
Angebot in 24–72 h
Auf jede Anfrage — per Formular, Konfigurator oder Telefon — erhalten Sie innerhalb von 24 bis 72 Stunden ein Angebot.
Planbare Lieferzeit
Kundenspezifische Outdoorgehäuse: 8–10 Wochen bei Neuzeichnung, bei Wiederholaufträgen ca. 6 Wochen.
