Vier Wege, die Wärme aus dem Outdoorschrank zu bringen — und einer, der auch heizt: Lüftungspanel, doppelte Luftzirkulation, Kreuzwärmetauscher, Klimagerät und die AHP-Umschalt-Wärmepumpe. Ausgelegt nach IEC 60890 plus Sonnenlast, montiert ab Werk.
Angebot anfordern Outdoorschrank konfigurierenEin Outdoorschrank arbeitet zwischen zwei Extremen: Im Sommer heizt die Sonne den Schrank zusätzlich zur Verlustleistung der Technik auf, im Winter drohen Frost und Kondensat. Die doppelwandige SZD-Bauweise nimmt mit ihrer hinterlüfteten Doppelwand die Sonnenlast ab — für alles Weitere gibt es vier abgestufte Wege der Wärmeabfuhr, vom Lüftungspanel bis zur Wärmepumpe. Welcher passt, entscheiden Wärmelast, Standort und die Frage: Darf es innen wärmer sein als draußen? Alle Wege gibt es für die IP54-Standardschränke ebenso wie für das Outdoorgehäuse IP55 — bei Wärmetauscher und Kühlgerät bleibt die Schutzart durch den geschlossenen Kreislauf voll erhalten.

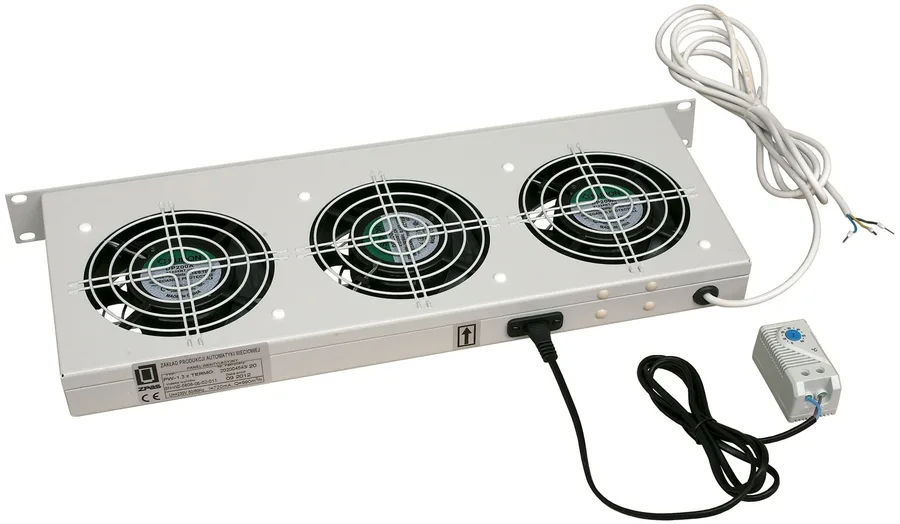

Für moderate Wärmelasten beschleunigen Lüftungspanels die Luftzirkulation im Schrank und im Gehäusemantel. Gegen kalte Nächte arbeitet ein Lufterhitzer (400 W) mit Thermostat — so bleibt die Technik auch im Winter im zulässigen Fenster. Das ist die wirtschaftlichste Stufe: keine Kältetechnik, kaum Wartung.

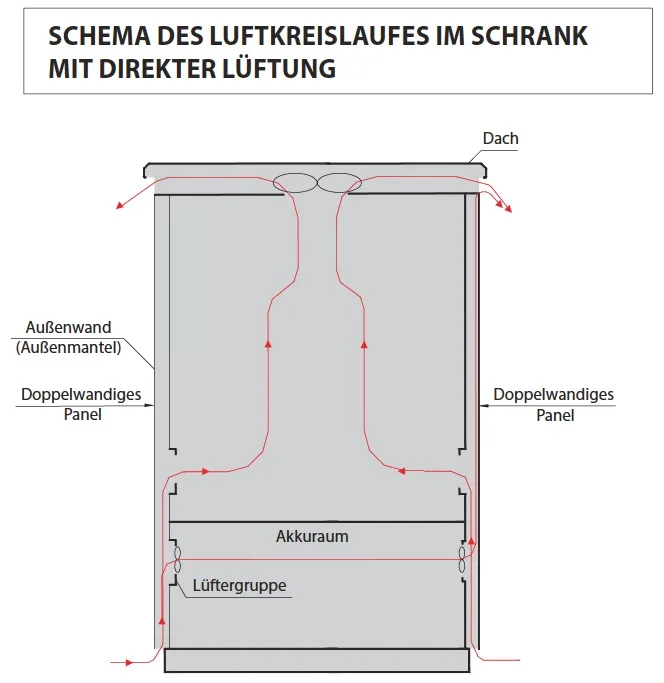

Steht der Schrank sonnenexponiert, strömt ein äußerer Luftkreislauf zwischen den Doppelwänden von Tür und Seitenwänden und trägt die Sonnenwärme fort — unterstützt von Dachlüftern. Der innere Kreislauf kühlt die Geräte, bleibt aber vollständig von der Außenluft getrennt: Staub und Feuchte kommen nicht an die Elektronik.

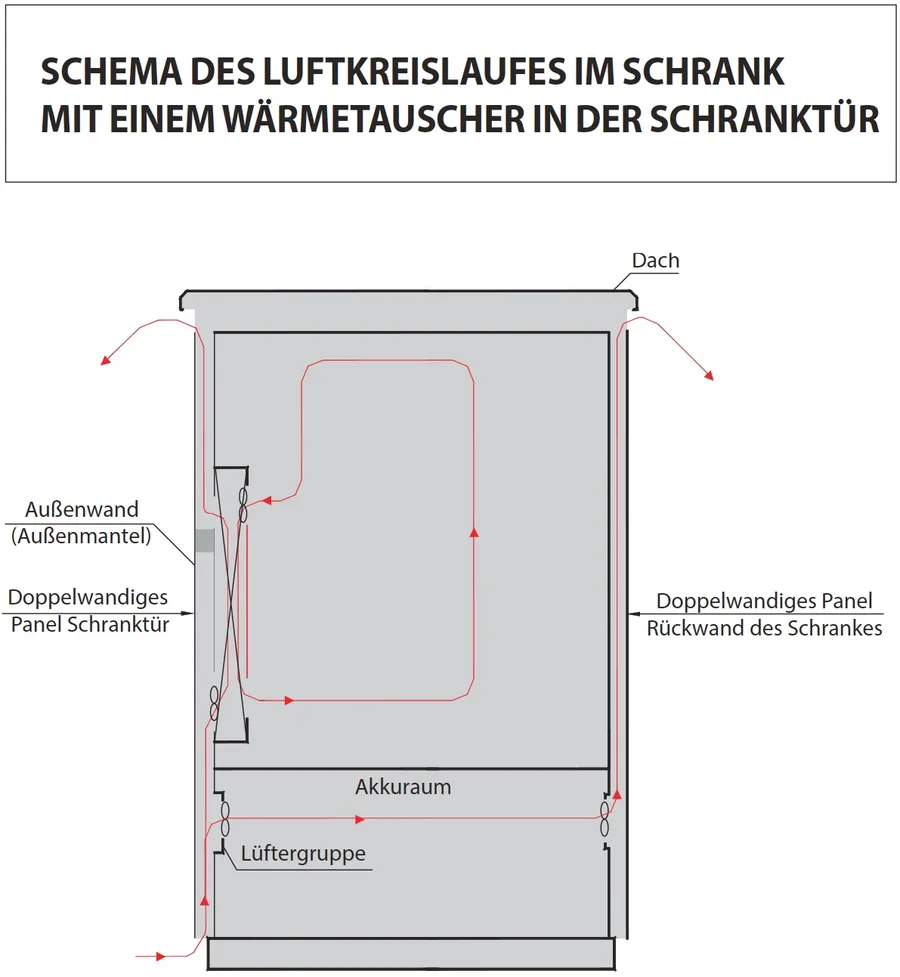

Bei hoher Wärmelast übernimmt der Kreuzwärmetauscher: Warme Innen- und kühle Außenluft strömen getrennt durch einen Radiator — die Wärme wechselt die Seite, die Luftströme mischen sich konstruktionsbedingt nicht. Muss noch mehr Wärme raus (typisch bei USV-Ausbauten), arbeitet die direkte Lüftung: zwei Lüfter mit je 510 m³/h saugen Außenluft durch Doppelwand und Filter.

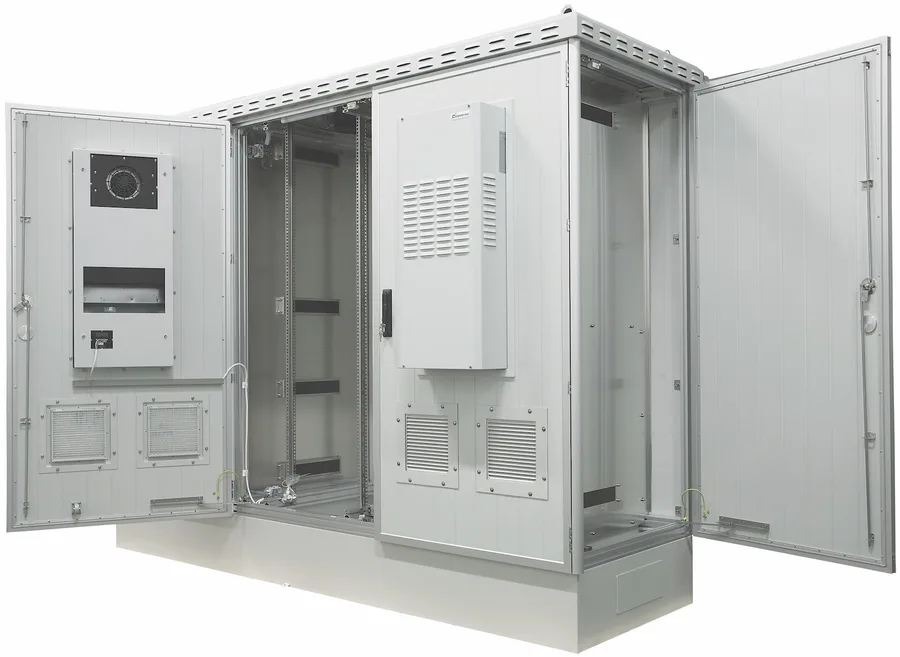

Erst wenn die Innentemperatur unter der Außentemperatur liegen soll, braucht es aktive Kälte: Kompressor-Klimageräte der CVO-Serie (550–5.800 W). Montiert wird nach Platz und Wartungskonzept: im Schrank, in der Tür versenkt oder außen am Gehäuse — innenmontierte Geräte sitzen an Tür oder klappbaren Seitenblenden, damit die Wartung einfach bleibt.

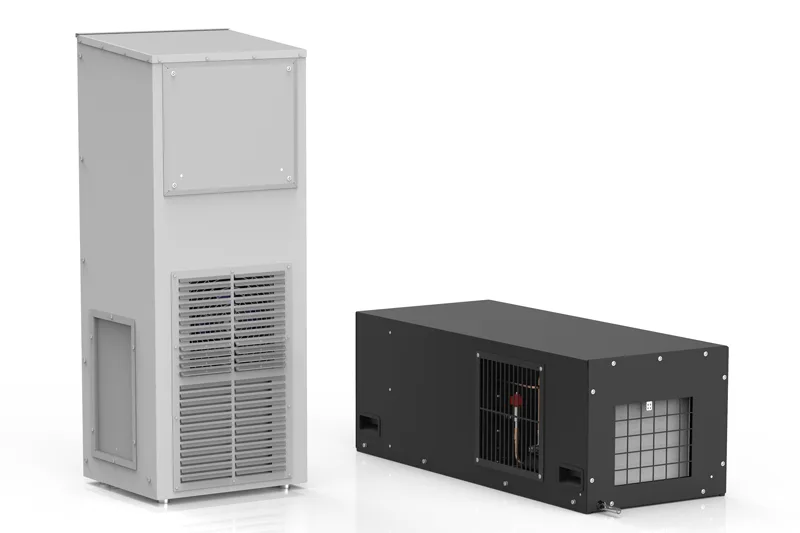

Die AHP_35_Ti kühlt und heizt mit einem Gerät — geregelt über Temperatur- und Feuchtemessung im Schrank: 10–40 °C und 32–72 % relative Luftfeuchte ganzjährig konstant, wartungsfrei und sparsamer als Klimagerät plus Elektroheizung. Für größere Lasten: AHP 7.0 (7 kW Kühlen / 9 kW Heizen, −15 bis +50 °C, IP 55).
| Verfahren | Prinzip | Wann sinnvoll | Winter |
|---|---|---|---|
| Zwangslüftung | Lüftungspanel, Umluft | moderate Wärmelast, Innen > Außen zulässig | Lufterhitzer 400 W + Thermostat |
| Doppelte Zirkulation | innerer + äußerer Kreislauf, Dachlüfter | starke Sonneneinstrahlung | Heizung + Thermostat |
| Wärmetauscher / direkte Lüftung | Kreuzwärmetauscher bzw. 2× 510 m³/h | hohe Wärmelast, USV-Ausbauten | Heizung + Thermostat |
| Klimagerät CVO | Kompressor, 550–5.800 W | Innen kühler als Außen nötig | separate Heizung |
| AHP-Wärmepumpe | Umschaltbetrieb Kühlen/Heizen | ganzjährig konstantes Klima, Energieeffizienz | integriert |
Die Auslegung läuft nach IEC 60890 plus Sonnenlast — am schnellsten mit dem Kühl- & Heizleistungs-Rechner. Geliefert wird komplett: Gerät ausgelegt, montiert und verdrahtet ab Werk, Thermostat und Heizung inklusive, wenn der Standort sie braucht — beide im Detail auf der Seite Outdoorschrank-Zubehör.
Outdoorschränke-Katalog (PDF, 56 Seiten) — alle Maßzeichnungen, Ausführungen und Katalognummern zu Lüftung, Klimatisierung und Wärmepumpen.
Katalog öffnen (PDF) → · alle Kataloge im Download-Center
Solange die Innentemperatur über der Außentemperatur liegen darf, reicht meist Lüftung (passiv oder mit Lüftungspanel). Ein Kühlgerät wird nötig, wenn es im Schrank kühler sein muss als draußen — typisch bei hoher Wärmelast auf engem Raum oder empfindlicher Elektronik.
Die Umschalt-Luftwärmepumpe kühlt und heizt mit einem Gerät und hält Temperatur und Luftfeuchte ganzjährig mit geringerem Energieverbrauch als die Kombination aus klassischem Klimagerät und Elektroheizung. Die AHP_35_Ti hält 10–40 °C und 32–72 % relative Feuchte konstant.
Nach IEC 60890 aus Verlustleistung, Schrankoberfläche und zulässiger Übertemperatur — im Außenbereich kommt die Sonnenlast dazu. Der Kühlleistungs-Rechner rechnet beides durch und schlägt das passende Gerät vor; montiert und verdrahtet wird ab Werk.
Verlustleistung und Standort genügen — Auslegung, Gerätevorschlag und Angebot kommen in 24–72 h.
