Outdoorschrank-Zubehör
Fundament bis Messpanel
Innenausbau, dichte Kabeldurchführungen, Montagelösungen von der Wand bis zum Betonfundament und die Elektrik für Überwachung und Frostschutz — das komplette Zubehörprogramm der SZD-Serie, ab Werk montiert.
Angebot anfragen Outdoorschrank konfigurierenVom Fundament bis zum Messpanel: alles aus einer Hand
Ein Outdoorschrank steht selten allein: Er braucht ein Fundament oder einen Halter, dichte Kabelwege, Innenausbau für die Technik und Sensorik für den Betrieb. ZPAS liefert das komplette Zubehörprogramm zur SZD-Serie mit — ab Werk montiert oder als Beipack. Diese Seite zeigt die wichtigsten Bausteine; im Konfigurator lassen sie sich direkt mitbestellen. Alle Komponenten sind auf die SZD-Serie abgestimmt — in der IP54-Standardausführung ebenso wie beim Outdoorgehäuse IP55.
Die Bausteine im Überblick
Innenausbau: Schwenkrahmen, Rahmen & Geräteböden

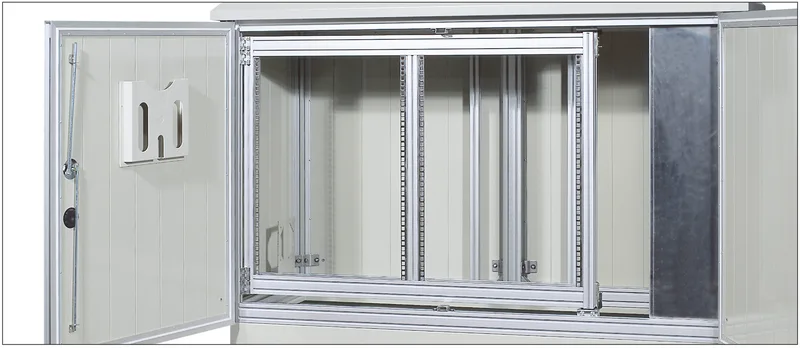

Schwenkrahmen machen die Rückseite der 19″-Ebene zugänglich, ohne den Schrank zu räumen. Rahmen gibt es mit einem oder zwei Feldern in 19″ oder 21″ (Montagebreite 456/515 mm), für höhere Lasten als kastenartige Rahmen. Geräteböden für die Notstromversorgung werden aus Edelstahl gefertigt und auf die eingesetzten Akkus abgestimmt.
Trennwände & dichte Kabeldurchführungen

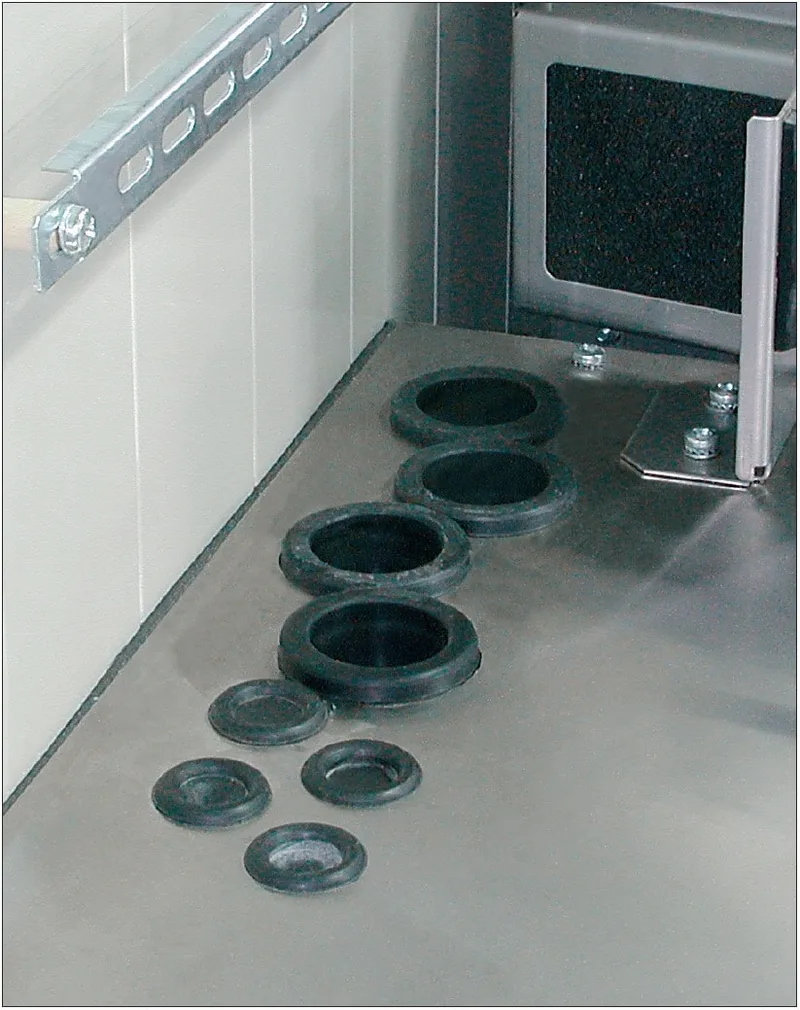

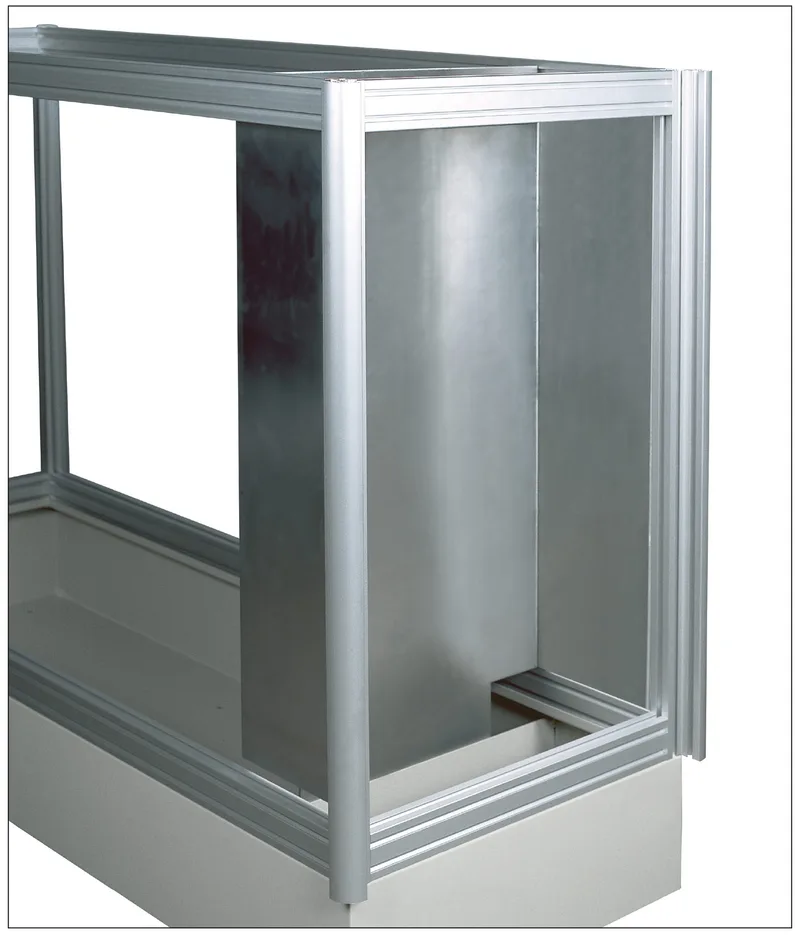

Alublech-Trennwände teilen den Schrank in autonome Bereiche (z. B. Batterie, Systemtechnik, MDF, Elektro). Die Kabel wechseln die Bereiche durch mit Schaum gefüllte Durchführungen, Gummistopfbuchsen oder ROXTEC-Durchführungen — dicht gegen Staub und Feuchte, sauber nachrüstbar.
Montage: vom Wandhalter bis zum Betonfundament
Kleine Schränke gehen mit Montagehaltern an Wand oder Mast. Standschränke stehen auf Betonfundamenten (Fertigteile, M12-Verankerung, Kabelöffnungen an allen Seiten), auf dem Beton-Fundamentrahmen mit Verlegeschablonen, dem Edelstahl-Sockelfuß für den Betonverguss — oder auf dem 600-mm-Aluminiumsockel mit höhenverstellbarem Edelstahl-Stellfuß. Gegen aufsteigende Kälte und Feuchte: der Isolierrahmen mit Isolierschaum unter dem Schrank.
Elektrik im Schrank: Schalter, Thermostat, Heizung

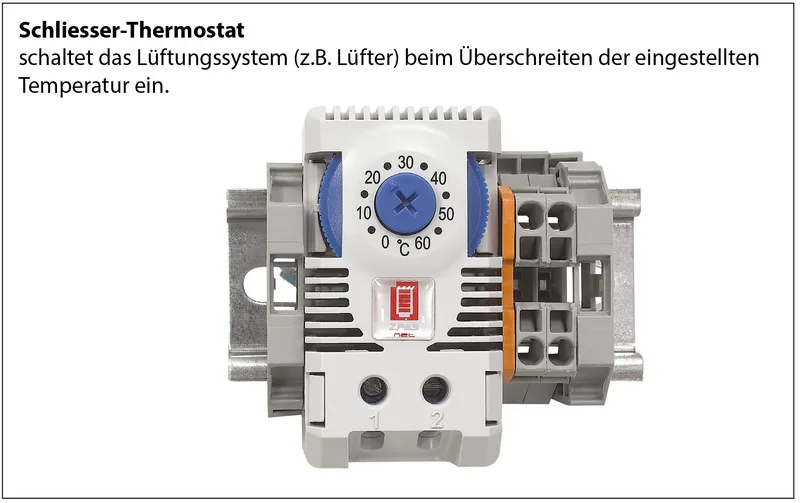

Der Türpositionsschalter (3 Positionen, Wechsler, inkl. „Service"-Stellung) meldet jede Türöffnung, die Türarretierung hält geöffnete Türen sicher fest. Bimetall-Thermostate — als Schließer- oder Öffner-Ausführung (0–60 °C, 6 A / 250 V AC, funkentstört nach VDE 0875) — steuern Lüfter, Heizungen oder Wärmetauscher. Das kompakte Heizgerät (200/400 W, 10 m³/h, IP 20) sitzt auf der DIN-TS-35-Schiene.
Stromversorgung: 48-V-Netzteil & gesicherte Systeme
Für Telekommunikations- und IT-Netze liefert ZPAS Systeme der garantierten Stromversorgung als Schrankausbau. Kernbaustein ist das Schaltnetzteil 230 V AC → 48 V DC im 19″-Gehäuse (Eingang 10 A) — kombinierbar mit Batteriebereich und Belüftung für die Überbrückung von Netzausfällen.
Überwachung: MPSM-S1 & Verteiler-Panels
Das programmierbare 19″-Panel MPSM-S1 misst Spannung, Strom, Leistung, Temperatur und Feuchte je Anschluss — mit Ethernet-Modul, Alarmen und 8-GB-Speicher für rund 24 Monate Messdaten. Dazu konfigurierbare Spannungsverteiler-Panels nach Projektvorgabe. Das AKCP-Monitoring ergänzt Sensorik und Zugangskontrolle.
Ausführungsdetails
Übersicht: das Zubehörprogramm
| Baustein | Ausführung | Wofür |
|---|---|---|
| Schwenkrahmen / Rahmen | 19″/21″ (BM 456/515 mm), 1–2 Felder, kastenartig für hohe Lasten | Innenausbau, Service-Zugang |
| Geräteböden | Edelstahl, Maß nach Akku-Bestückung | Notstrom / Batterien |
| Trennwände + Durchführungen | Alublech; Schaum, Gummistopfbuchse, ROXTEC | Bereichstrennung, dichte Kabelwege |
| Montagehalter | Wand- und Mastmontage | kompakte Schränke |
| Fundamente & Sockel | Betonfundament (M12), Betonrahmen, Edelstahl-Sockelfuß, Alusockel 600 mm verstellbar | Standschränke |
| Isolierrahmen | Rahmen mit Isolierschaum, gesondert bestellbar | Schutz vor Kälte & Feuchte von unten |
| Türpositionsschalter + Arretierung | 3 Positionen, Wechsler, Service-Stellung | Zutrittsüberwachung |
| Thermostat | Bimetall, Schließer/Öffner, 0–60 °C, 6 A / 250 V AC, VDE 0875 | Steuerung Lüfter/Heizung/Tauscher |
| Heizgerät | 200/400 W, 10 m³/h, IP 20, DIN TS-35 | Frost- & Kondensatschutz |
| 48-V-Stromversorgung | Schaltnetzteil 230 V AC → 48 V DC, 19″, Eingang 10 A | Telekom-/IT-Netze, gesicherte Versorgung |
| MPSM-S1 + Verteiler-Panels | 19″, Ethernet, 8 GB (~24 Monate), Messung je Anschluss | Energiemanagement & Fernüberwachung |
Alle Positionen werden ab Werk montiert oder vorbereitet geliefert — inklusive Dokumentation je Schrank. Wie Lüftung, Klimagerät und Wärmepumpe zusammenspielen, zeigt die Seite Outdoor-Klimatisierung.
Outdoorschränke-Katalog (PDF, 56 Seiten) — alle Maßzeichnungen, Ausführungen und Katalognummern zu allen Zubehör-Positionen.
Katalog öffnen (PDF) → · alle Kataloge im Download-Center
Häufige Fragen — Zubehör
Wie kommen Kabel dicht in den Outdoorschrank?
Über drei Systeme, je nach Anforderung: mit Schaum gefüllte Durchführungen, Gummistopfbuchsen oder ROXTEC-Durchführungen. Alle halten die Schutzart und trennen zugleich die Schrankbereiche voneinander.
Wand, Mast oder Fundament — was ist vorgesehen?
Alles drei: Montagehalter für Wand- und Mastmontage kleinerer Schränke, für Standschränke Betonfundamente mit M12-Verankerung, Beton-Fundamentrahmen mit Verlegeschablonen, Edelstahl-Sockelfüße oder ein 600-mm-Aluminiumsockel mit höhenverstellbarem Edelstahl-Stellfuß.
Wie wird der Schrank überwacht und temperiert?
Türpositionsschalter melden jede Öffnung (inkl. Service-Stellung), Bimetall-Thermostate (0–60 °C, 6 A) steuern Lüfter, Heizung oder Wärmetauscher, das Heizgerät liefert 200/400 W auf der DIN-Schiene. Für Messung und Fernüberwachung gibt es das 19-Zoll-Panel MPSM-S1 mit Ethernet und 24 Monaten Datenspeicher.
Zubehör gleich mitbestellen?
Im Konfigurator wählbar oder formlos anfragen — Angebot mit Stückliste in maximal 2 Werktagen.
