Schaltschrank-Kühlgeräte
& Klimageräte

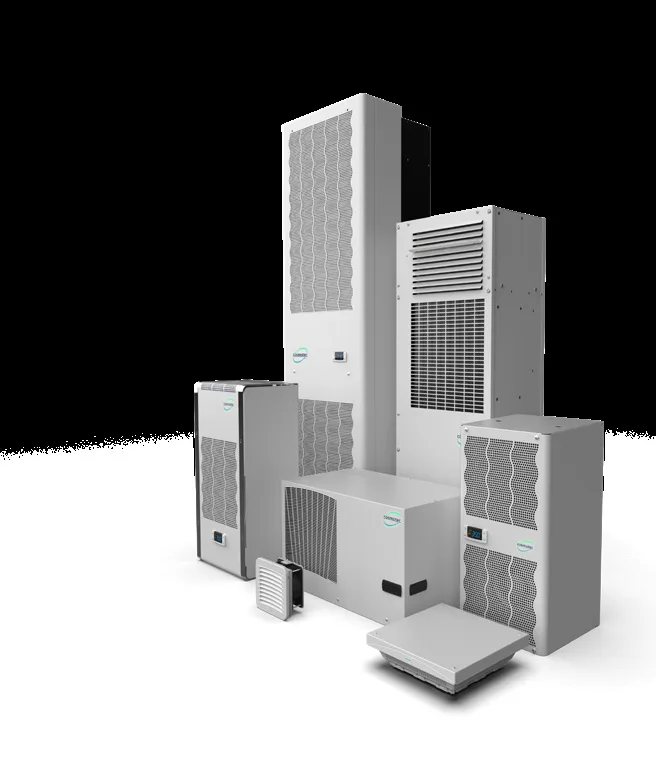

Vom Filterlüfter bis zum 6-kW-Kompressor-Kühlgerät: ZPAS legt das Thermomanagement nach IEC 60890 aus und liefert den Schaltschrank mit fertig montiertem, verdrahtetem Kühlgerät — eine Bestellung, ein Ansprechpartner, betriebsbereit ab Werk.
Angebot anfragen Kühlleistung berechnen
Filterlüfter, Wärmetauscher oder Kühlgerät — der Vergleich
Die richtige Schaltschrankkühlung hängt an zwei Fragen: Wie viel Verlustleistung entsteht im Schrank — und ist die Umgebungsluft kühler oder wärmer als die zulässige Innentemperatur? Die Übersicht ordnet die vier Gerätefamilien ein; die Auslegung im Detail erklärt der Ratgeber Kühlgerät-Auswahl.
| Gerät | Prinzip | Leistung | Wann die richtige Wahl |
|---|---|---|---|
| Filterlüfter LV + GV | Gefilterte Raumluft durchströmt den Schrank | 42–610 m³/h | Umgebung kühler als Soll-Innentemperatur, Luft sauber — die günstigste und energieärmste Lösung (IP 54) |
| Luft/Luft-Wärmetauscher | Geschlossener Kreislauf, Wärmeabgabe über Tauscherprofil | je Schrank ausgelegt | Umgebung kühler, aber Luft staubig/ölhaltig — Schutzart bleibt vollständig erhalten |
| Kompressor-Kühlgerät CVE / ETE | Aktive Kältetechnik, seitlich (CVE) oder Aufdach (ETE) | 310–6.000 W | Umgebung wärmer als Soll oder hohe Wärmelast — kühlt unabhängig von der Raumtemperatur |
| Luft/Wasser-Wärmetauscher CNW | Kühlung über vorhandenes Kaltwassernetz | 900–3.000 W | Kaltwasser verfügbar (Industrieanlage) — leise, effizient, wartungsarm |
| Heizung HGE | Widerstandsheizung mit Thermostat | 50–400 W | Gegen Kondensat und Frost — Standard bei Outdoor- und unbeheizten Standorten |
Ab Werk montiert: Schrank und Kühlgerät aus einer Hand
Der Unterschied zum Gerätekauf beim Komponentenhändler: ZPAS liefert den Schaltschrank mit Kühlgerät als geprüfte Einheit — die Schutzart bleibt erhalten, die Gewährleistung kommt aus einer Hand.
Auslegen
Kühl- und Heizlast nach IEC 60890 — per Online-Rechner oder durch unser Technikteam anhand Ihres Lastenhefts.
Ausschneiden
Montageausschnitte in Tür, Seitenwand oder Dach werden ab Werk CNC-gefertigt und abgedichtet — kein Nacharbeiten vor Ort.
Montieren & verdrahten
Kühlgerät, Thermostat und Türkontakt werden montiert und fertig verdrahtet — inklusive Kondensatablauf.
Prüfen & liefern
Funktionstest, Dokumentation, CE — der Schrank kommt betriebsbereit auf die Baustelle oder in Ihre Fertigung.
Passend dazu: der Schaltschrank-Konfigurator mit integrierter Klimaberechnung — Lösung anklicken, Angebot anfordern. Für 19″-Racks: Serverschrank-Klimatisierung.
Klimageräte für draußen: CVO und AHP-Wärmepumpe
Im Außeneinsatz arbeitet die Kühlung gegen Sonne, Staub und Frost zugleich. Für die SZD-Outdoorgehäuse liefert ZPAS ein eigenes Outdoor-Programm:
- Outdoor-Klimageräte CVO — 550–5.800 W, für Tür- und Seitenmontage, IP-gerecht abgedichtet
- AHP Air Heat Pump — die patentierte Wärmepumpe kühlt und heizt in einem Gerät, mit einem COP bis 5
- Luft/Luft-Wärmetauscher und Filterlüfter für gemäßigte Standorte
- Heizgeräte mit Thermostat gegen Kondensat und Frost
Typisches Einsatzfeld: Schaltschränke für Automatisierung & MSR — dort entsteht die Wärmelast, die hier abgeführt wird.
Häufige Fragen — Schaltschrank-Kühlgeräte
Welches Kühlgerät passt zu welcher Wärmelast?
Umgebung kühler als das Soll: Filterlüfter LV (42–610 m³/h) oder bei schmutziger Luft ein Luft/Luft-Wärmetauscher. Umgebung wärmer: Kompressor-Kühlgerät CVE/ETE (310–6.000 W). Mit Kaltwassernetz: CNW (900–3.000 W). Die Weiche im Detail erklärt der Ratgeber.
Liefert ZPAS den Schaltschrank mit fertig montiertem Kühlgerät?
Ja — Auslegung, CNC-Ausschnitt, Montage, Verdrahtung und Funktionstest ab Werk. Die Schutzart bleibt erhalten, und es gibt einen Ansprechpartner für Schrank und Klimatisierung.
Wie berechne ich die nötige Kühlleistung?
Mit dem kostenlosen Kühlleistungs-Rechner: Maße, Verlustleistung und Temperaturen eingeben — Richtwert nach IEC 60890 samt Geräteempfehlung in Sekunden.
Braucht ein Schaltschrank im Freien auch eine Heizung?
Meist ja: Heizungen HGE (50–400 W) mit Thermostat verhindern Kondensat bei Nachtabkühlung und Frost im Winter — beim Outdoor-Thermomanagement gehören Kühlung und Heizung zusammen.
Welches Kältemittel verwenden die Kühlgeräte?
Die Protherm-Kühlgeräte von Cosmotec arbeiten mit R513A, einem Kältemittel mit niedrigem Treibhauspotenzial (GWP); für bestimmte Anwendungen gibt es Ausführungen mit R134a.
Was passiert mit dem Kondensat des Kühlgeräts?
Ab der Baugröße CVE11 verdunsten die Protherm-Geräte ihr Kondensat selbst: Es sammelt sich in einem Behälter, durch den das heiße Rohr des Kompressors geführt wird. Mehr zu Feuchte im Schrank im Ratgeber Kondenswasser im Schaltschrank.
Reicht statt Kühlgerät ein Lüfter oder Wärmetauscher?
Solange die Umgebung kühler ist als die zulässige Innentemperatur, oft ja — und deutlich günstiger. Wann welche Lösung passt, zeigt die Seite Filterlüfter & Wärmetauscher.
Kühlgerät und Schrank aus einer Hand
Ausgelegt nach IEC 60890, Ausschnitte gefertigt, Gerät montiert und verdrahtet — der Schrank kommt betriebsbereit.
