Ein Netzwerkschrank ist die flachere 19″-Variante für Switches, Patchfelder und Router: maximal 800 mm tief, meist mit Sicht- oder Glastür, passive Belüftung genügt. Ab 1000 mm Tiefe — für tiefe Server mit gerichteter Kühlung — spricht man vom Serverschrank.
Welcher Netzwerkschrank passt zu Ihnen?
ZPAS fertigt Netzwerkschränke in drei Bauformen — vom Wandgehäuse für den Etagenverteiler bis zum Standschrank fürs Technikzimmer. Alle sind 19″-Norm (DIN 41494), Schutzart IP 20 und direkt ab Werk lieferbar:
Z-BOX & Z-CUBE Wandgehäuse
Platzsparend an der Wand: Z-BOX einteilig (600 × 600 mm, bis 100 kg), Z-CUBE ein- oder zweiteilig (Tiefe 450/600 mm) — beim zweiteiligen schwenkt das Frontgehäuse für den Kabelzugang auf. Glas- oder Blechtür, werkzeuglose Montage.
Z-BOX & Z-CUBE im Detail →SJB Büro-Netzwerkschrank
Kompakter Standschrank mit Vollglastür für Büro, Praxis und Laden: 600 mm breit, 600/800 mm tief, bis 45 kg. Mit Design-Arbeitsplatte in drei Dekoren wird er zum Möbelstück — Rollen optional.
SJB im Detail →SZB IT mit Sichttür
Der klassische Netzwerk-Standschrank: Sichttür aus Sicherheitsglas, Tiefe 600/800 mm, bis 1.000 kg Traglast, 270°-Türöffnung — viele Größen mit Sichttür ab Lager. Anreihbar und später zum Serverschrank erweiterbar.
SZB IT im Detail →Katalog zum Nachschlagen: Z-BOX/Z-CUBE ab S. 60 · SJB ab S. 52 · SZB IT Lager-Standards ab S. 30 (PDF).
Die drei Bauformen im Vergleich
| Serie | Montage | Höhen | B × T (mm) | Traglast | Tür | Farben |
|---|---|---|---|---|---|---|
| Z-BOX | Wand | 6–18 HE | 600 × 600 | 100 kg | Glas oder Blech | RAL 7035 |
| Z-CUBE | Wand | 6–21 HE | 600 × 450/600 | 60 kg (zweiteilig 30 kg) | Glas oder Blech | RAL 7035 |
| SJB | Stand (Büro) | 12–18 HE | 600 × 600/800 | 30–45 kg | Vollglas (ESG) | RAL 7035 / 9005 |
| SZB IT | Stand | 18–45 HE | 600/800 × 600/800 | bis 1.000 kg | Sichttür (Sicherheitsglas) | RAL 7035 / 9005 |
Alle Werte laut Katalog „IT-Lösungen"; 1 HE = 44,45 mm. Der SZB IT ist in Tiefe 1000/1200 mm mit perforierten Türen auch als Serverschrank erhältlich.
Netzwerkschrank oder Serverschrank — die Abgrenzung

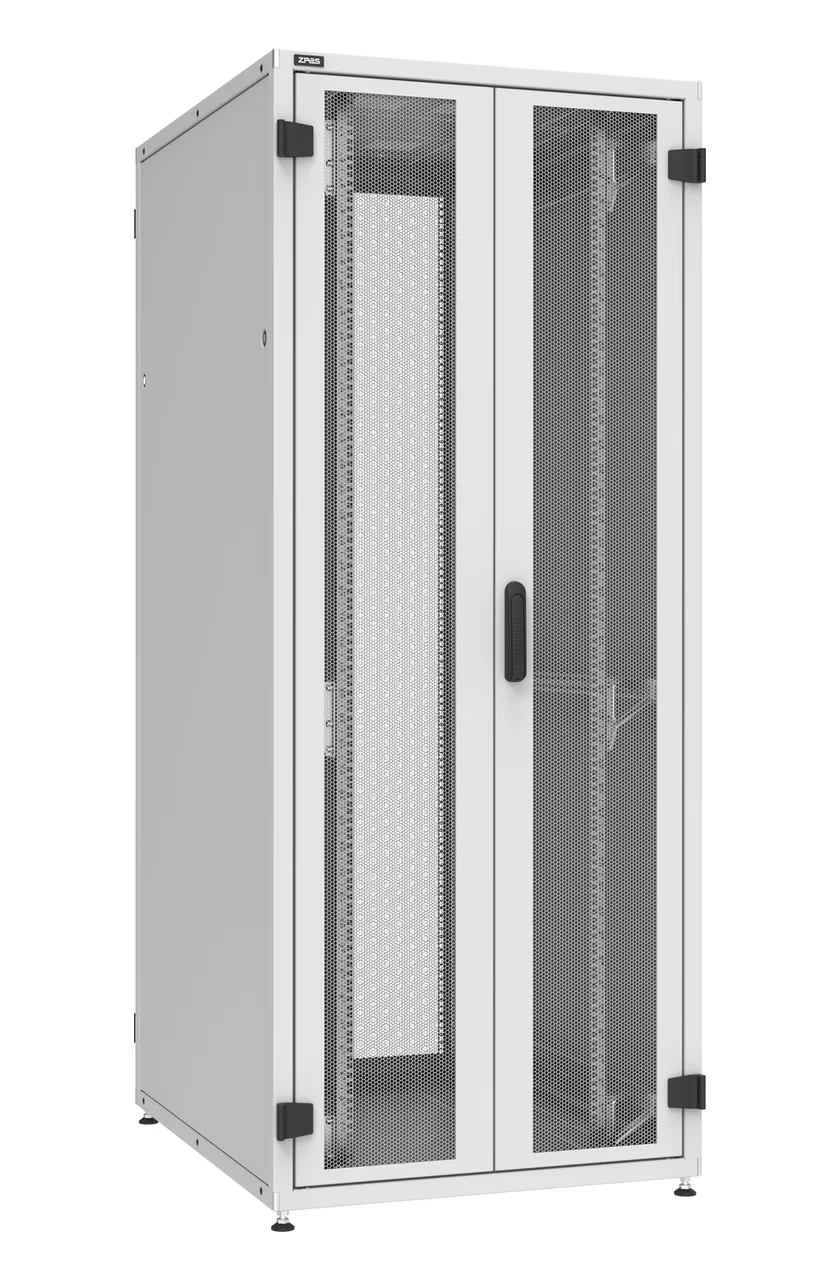

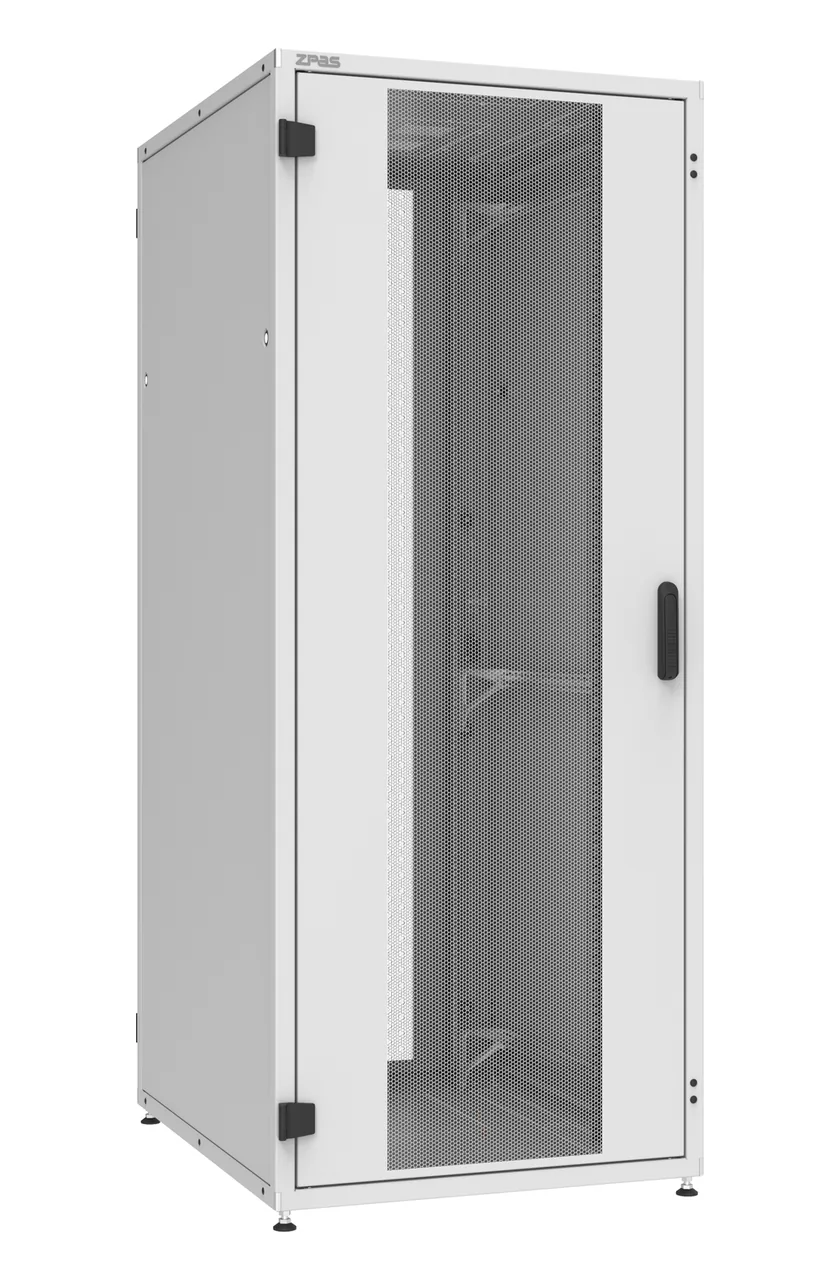

Die Faustregel ist die Tiefe: Netzwerktechnik (Patchpanel, Switch, Router) ist flach — Schränke bis 800 mm Tiefe reichen. Server sind tief und heiß — dafür gibt es Schränke ab 1000 mm Tiefe mit perforierten Türen (80 % Luftdurchlässigkeit) für die gerichtete Front-zu-Rück-Kühlung. Auch die Traglast trennt die Klassen: Wand- und Büroschränke tragen 30–100 kg, der Netzwerk-Standschrank SZB IT bis 1.000 kg, Serverschränke wie der Z-SERVER bis 2.000 kg. Wer beides braucht, startet mit dem SZB IT: gleiche Serie, per Türtausch und größerer Tiefe wächst er zum Serverschrank mit — bis hin zur Kaltgang-Einhausung.
Netzwerkschrank mit Belüftung oder Kühlung
In den meisten Fällen genügt passive Belüftung: Lüftungsöffnungen in Dach- und Bodenplatte sind bei allen Serien Standard. Steigt die Wärmelast, gibt es je Bauform die passende aktive Stufe — das Belüftungs-Set für Z-BOX (230 V, 165 m³/h), Lüfter mit Arbeitsplatten-Erhöhung beim SJB oder Dachlüfter beim SZB IT. Wie viel Kühlung Ihre Technik wirklich braucht, zeigt der kostenlose Kühlleistungs-Rechner in zwei Minuten. Wichtig für die Planung: Ein aktives Kompressor-Kühlgerät erfordert einen geschlossenen Schrank ab IP 54 — dafür ist der klimatisierte Serverschrank auf Z-SERVER-Basis die richtige Wahl, nicht der Netzwerkschrank.
Sichttür, Glastür oder Blechtür?

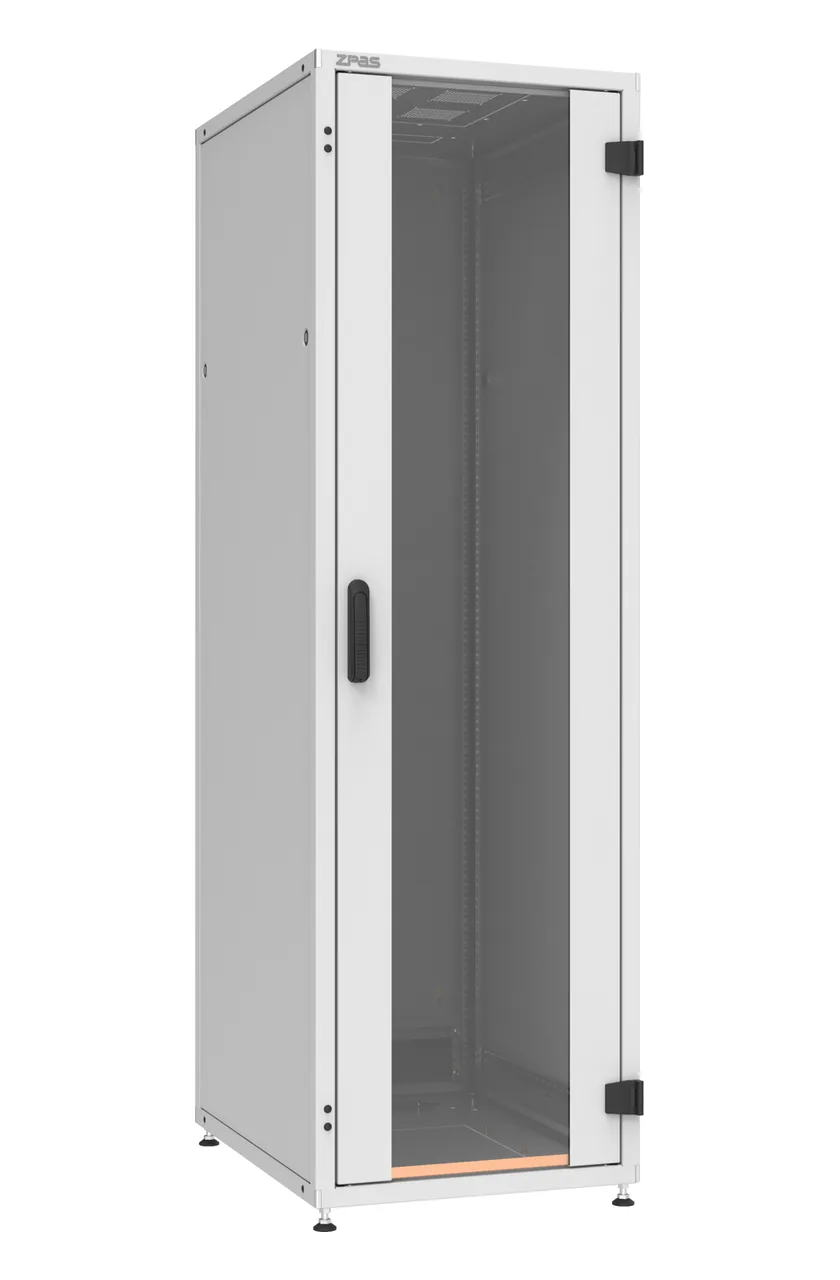

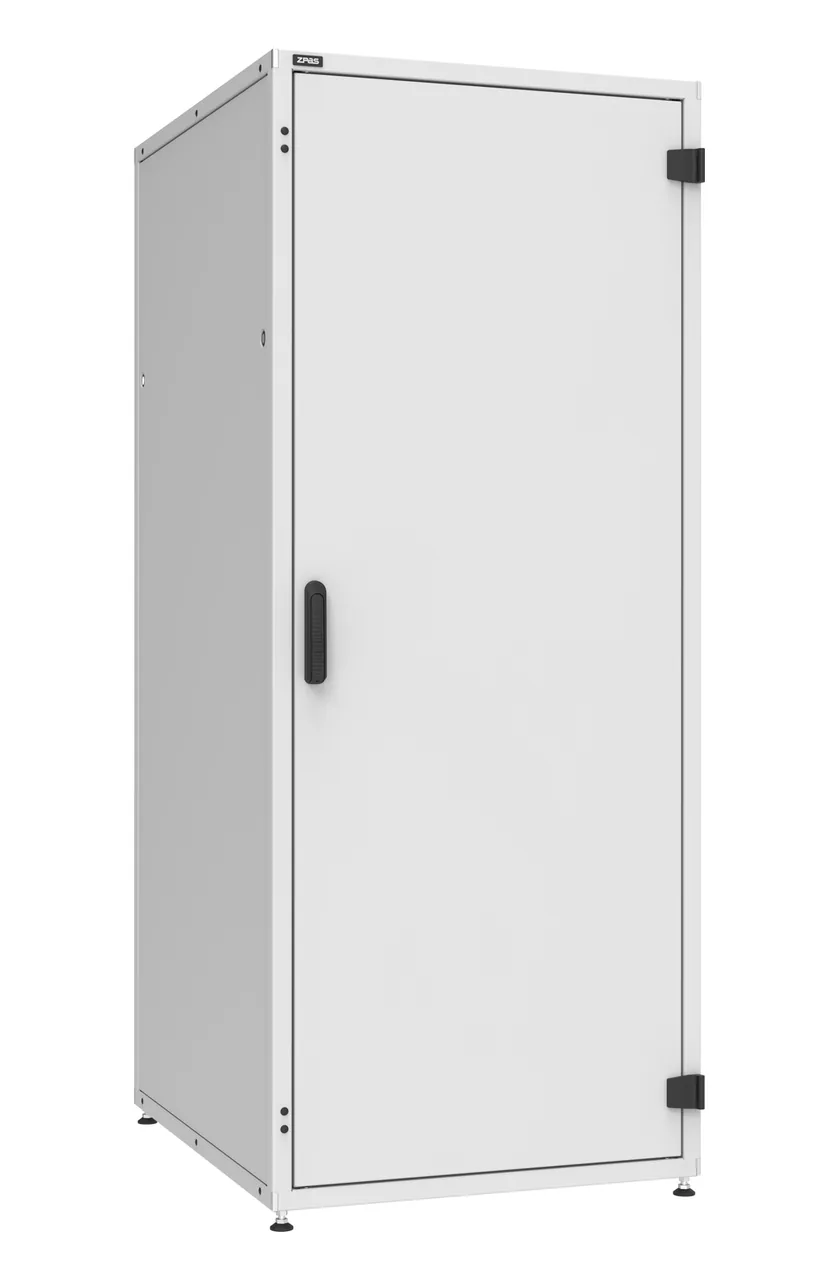

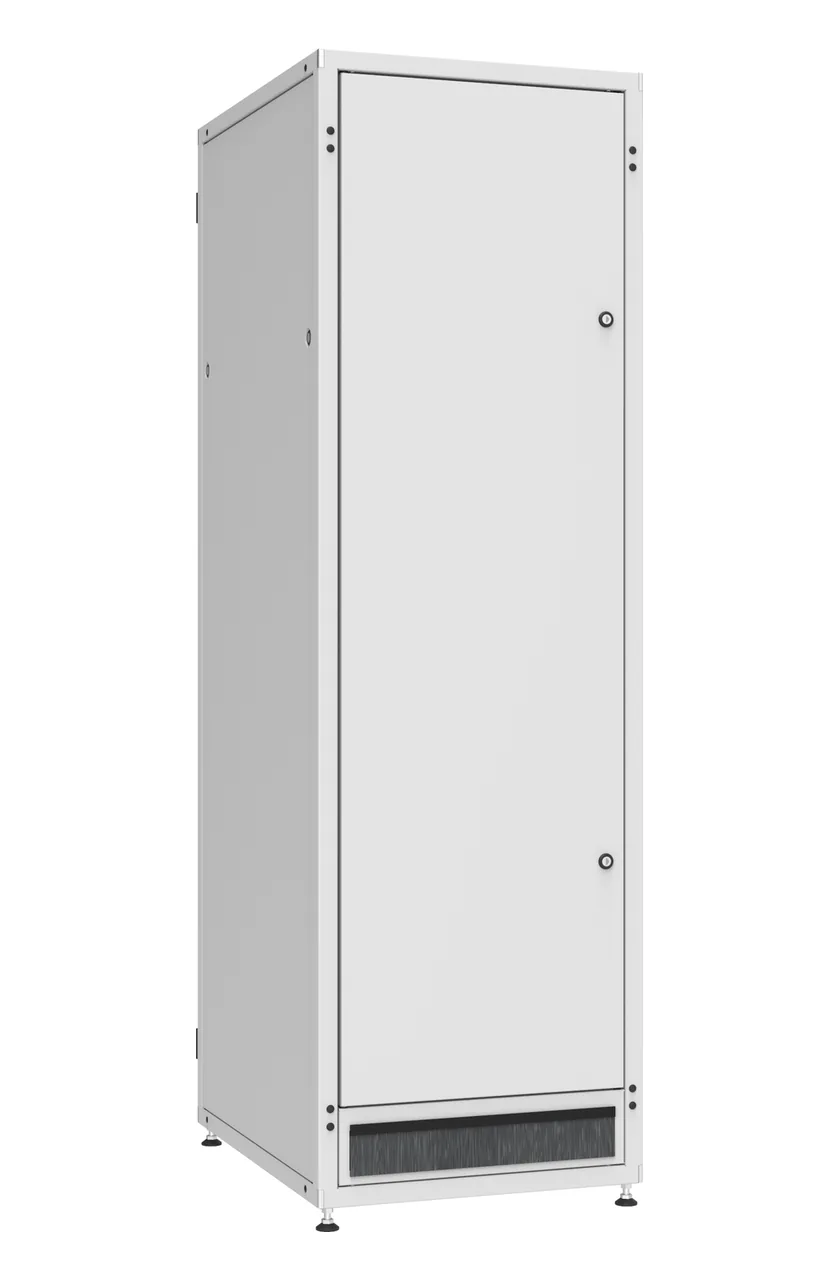

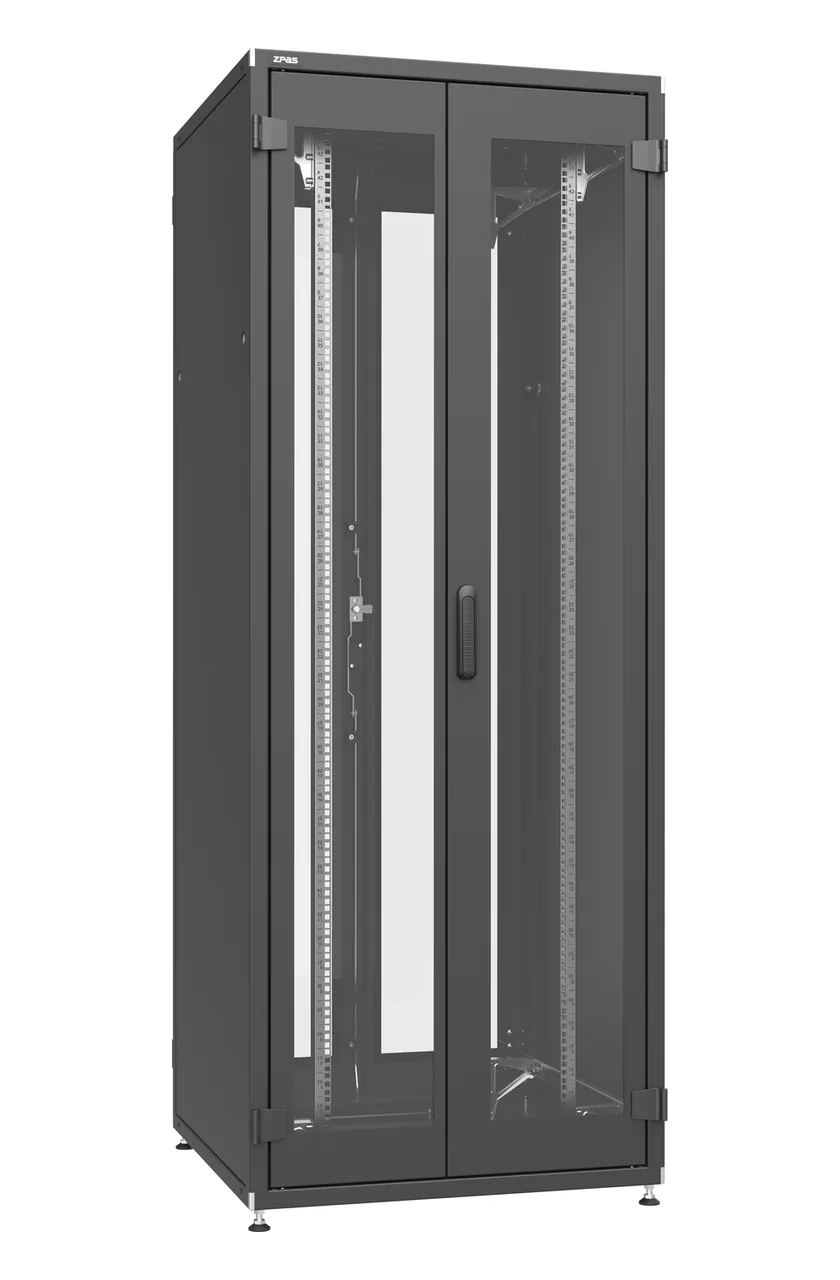

Im Netzwerkbereich hat sich die Sichttür durchgesetzt: Status-LEDs bleiben ohne Öffnen sichtbar, die Technik ist trotzdem abschließbar. ZPAS liefert beim SZB IT die Sichttür mit Teilrahmen und Schwenkhebelverschluss — ab Lager in 24/42/45 HE mit Tiefe 600/800 mm, hinten mit Vollblechtür samt 3-HE-Kabeldurchführungspanel mit Bürstenleiste. Beim SJB ist die Vollglastür aus Sicherheitsglas Standard, Z-BOX und Z-CUBE gibt es wahlweise mit Glas- oder Blechtür (z. B. für Flure mit Publikumsverkehr). Wer besonderen Schutz braucht — etwa in der Werkhalle — findet im SWN IT ein 19″-Wandgehäuse mit 12 HE in Schutzart IP 65.
Häufige Fragen — Netzwerkschrank
Was ist der Unterschied zwischen Netzwerkschrank und Serverschrank?
Die Tiefe und die Kühlung: Netzwerkschränke sind maximal 800 mm tief und nehmen flache Technik wie Patchpanels, Switches und Router auf — meist hinter einer Sichttür, passive Belüftung genügt. Serverschränke beginnen bei 1000 mm Tiefe, tragen deutlich mehr Last und arbeiten mit perforierten Türen für die gerichtete Kühlung tiefer Server. Mehr dazu im Serverschrank-Ratgeber.
Wie tief ist ein Netzwerkschrank?
Üblich sind 450 bis 800 mm: Wandgehäuse Z-BOX/Z-CUBE 450–600 mm, Büroschrank SJB und Standschrank SZB IT 600 oder 800 mm. Ab 1000 mm Tiefe spricht man vom Serverschrank.
Wandgehäuse oder Standschrank — was passt?
Bis etwa 18–21 HE und geringer Last (bis 100 kg) ist das Wandgehäuse die platzsparende Wahl — z. B. als Etagenverteiler. Für Büro und Laden mit 12–18 HE bietet sich der SJB als abschließbares Standgerät an. Ab etwa 18 HE, bei schwerer Technik oder wenn Erweiterung absehbar ist, ist der Standschrank SZB IT (bis 1.000 kg Traglast) die richtige Basis.
Warum haben Netzwerkschränke eine Glastür bzw. Sichttür?
Status-LEDs von Switches und Patchfeldern bleiben ohne Öffnen der Tür sichtbar, und die Technik ist trotzdem abschließbar geschützt. ZPAS liefert Sichttüren aus Sicherheitsglas beim SZB IT (ab Lager in Tiefe 600/800 mm), Vollglastüren beim SJB und Glas- oder Blechtüren bei Z-BOX und Z-CUBE.
Braucht ein Netzwerkschrank eine Kühlung?
Meist genügt passive Belüftung über Lüftungsöffnungen. Bei mehr Wärmelast helfen ein Belüftungs-Set (Z-BOX), Lüfter mit Arbeitsplatten-Erhöhung (SJB) oder Dachlüfter (SZB IT). Ein aktives Kompressor-Kühlgerät erfordert einen geschlossenen Schrank ab IP 54 — dann ist der klimatisierte Serverschrank die passende Basis. Die nötige Kühlleistung liefert der Kühlleistungs-Rechner.
Welche Höhe (HE) sollte ein Netzwerkschrank haben?
Faustregel: benötigte Höheneinheiten für Patchpanels, Switches, Kabelmanagement und Reserve zusammenzählen und rund 30 % Luft einplanen. Wandgehäuse decken 6–21 HE ab, der Büroschrank SJB 12–18 HE, der Standschrank SZB IT 18–45 HE (1 HE = 44,45 mm).
