SWN Wandgehäuse
IP 65 für die Wandmontage
Das kompakte Wandgehäuse aus Stahlblech: 20 Standardgrößen von 300 × 200 bis 1000 × 800 mm, geschweißter Korpus mit Regenrinne, verzinkte Montageplatte — als Standard, 19″-Variante SWN IT oder Edelstahl SWN Inox. UL-zertifiziert, ab Werk.
Alle Schaltschränke Angebot anfragenDas Wandgehäuse für Verteilung, Steuerung und kleine Technik
Wo kein Standschrank hinpasst, übernimmt das SWN: ein kompaktes Wandgehäuse aus Stahlblech mit IP 65 nach EN 60529 — dicht gegen Staub und Strahlwasser. Es trägt Verteilungen, Steuerungen und MSR-Technik in Werkstatt, Gebäude und Produktion; als Teil des Schaltschrank-Programms kommt es einbaufertig ab Werk. Standard ist der Innenbereich — für draußen gibt es die witterungsresistente Lackierung oder gleich die Edelstahl-Variante.
Aufbau, Varianten & Zubehör

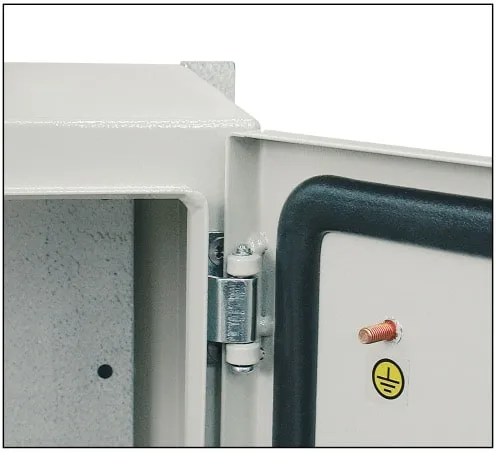

Geschweißter Korpus mit Regenrinne
Der Korpus ist eine kompakte, geschweißte Blechkonstruktion mit vielfach gekanteter Rinne — sie hält Wasser und Staub selbst bei geöffneter Tür zurück. Im Boden sitzt die Kabeleinführungs-Öffnung mit Blindabdeckung, innen Gewindebolzen für die Montageplatte.

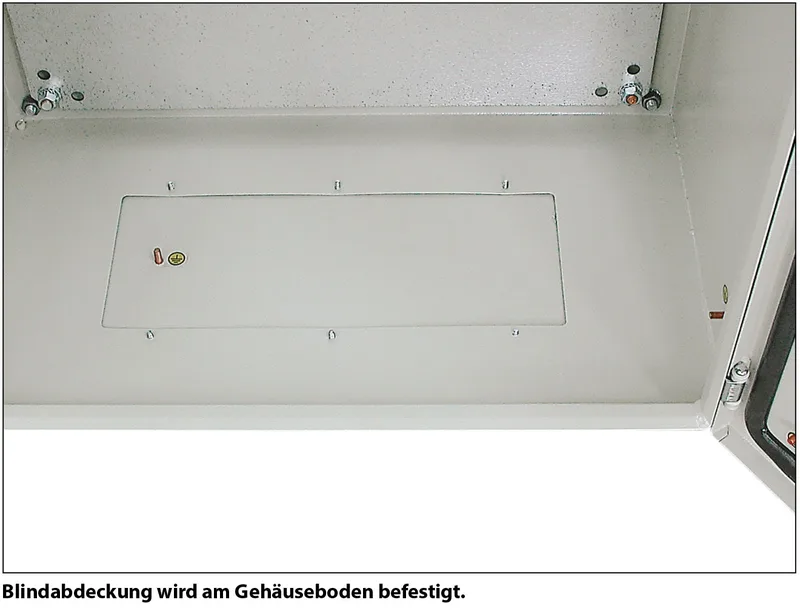

Montageplatte & Lieferumfang
Geliefert werden Korpus, Tür, verzinkte Montageplatte und je nach Größe 1–2 Blindabdeckungen. Die maximal ausgeweitete Eingangsöffnung nimmt eine größere Montageplatte auf als üblich — mehr Platz für Klemmen und Geräte.

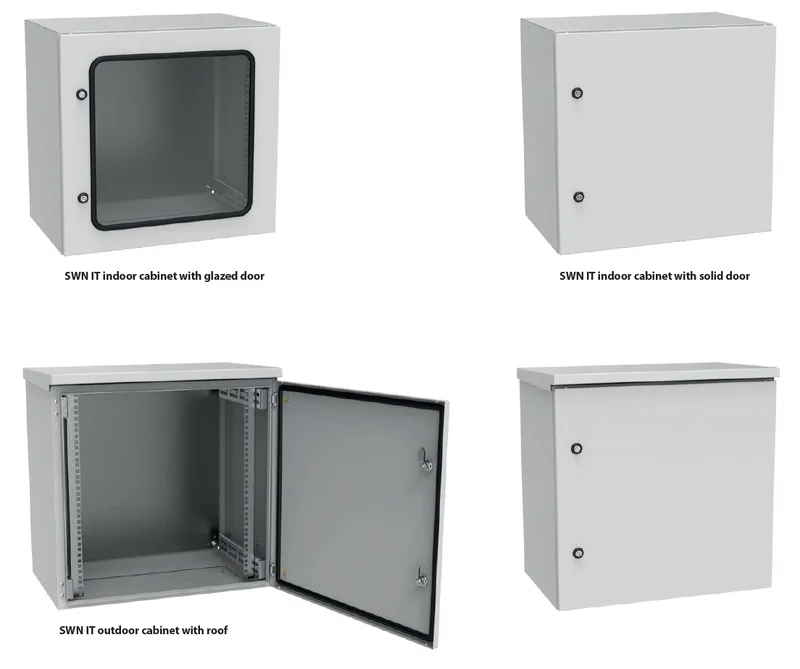

SWN IT: 12 HE für die Netzwerktechnik
Das SWN IT kombiniert Montageplatte und zwei 19″-Profilschienen: 12 HE Nutzhöhe bei 600 × 400 mm, Blech- oder Sichttür. Für innen ohne Dach (575 mm), für außen mit Wetterschutzdach (606 mm).

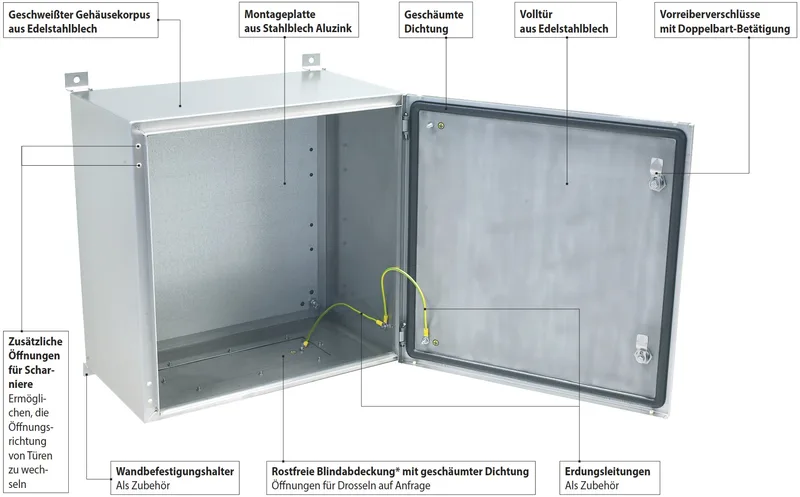

SWN Inox: Edelstahl für Außen & Hygiene
Korpus, Tür, Blindabdeckung und Wandhalter aus Edelstahl 1.4301 (AISI 304) nach EN 10088 — Konstruktion und Ausführungstabelle identisch mit dem Standard-SWN. Für korrosive Atmosphäre und Hygienebereiche; auch als IP65-Alarmschrank (z. B. Tunnel). Mehr auf der Seite Edelstahlgehäuse.
Erdung, Abschirmung & 19″-Gestell
Separat bestellbar: Abschirmungsschiene, Erdungsleiste und Erdungsleitungen, Befestigungshalter für die Wandmontage und ein 19″-Gestell zum Nachrüsten der Rack-Ebene.
IP 65, UL und Oberfläche
IP 65 nach EN 60529, UL-Konformitätszertifikat. Oberfläche: Epoxid-Polyester-Pulverbeschichtung in RAL 7035 mit Grobkornstruktur; auf Anfrage Speziallackierung mit erhöhter Witterungsresistenz.
Ausführungstabelle: die 20 Standardgrößen
Katalognummern der Standardausführung (RAL 7035, mit Montageplatte) — Zeilen: Breite × Tiefe, Spalten: Höhe. Sonderabmessungen auf Anfrage. · Datenblatt SWN (PDF, 1 Seite)
| Breite [mm] | Tiefe [mm] | H 300 | H 400 | H 500 | H 600 | H 800 | H 1000 |
|---|---|---|---|---|---|---|---|
| 200 | 115 | W-SWN-302011-01-011 | — | — | — | — | — |
| 300 | 150 | W-SWN-303015-01-011 | — | — | — | — | — |
| 300 | 210 | — | W-SWN-403021-01-011 | — | — | — | — |
| 400 | 210 | W-SWN-304021-01-011 | W-SWN-404021-01-011 | W-SWN-504021-01-011 | — | — | — |
| 400 | 250 | — | — | — | W-SWN-604025-01-011 | — | — |
| 400 | 300 | — | W-SWN-404030-01-011 | W-SWN-504030-01-011 | — | — | — |
| 500 | 210 | — | — | W-SWN-505021-01-011 | — | — | — |
| 500 | 250 | — | W-SWN-405025-01-011 | — | W-SWN-605025-01-011 | — | — |
| 500 | 300 | — | — | — | W-SWN-605030-01-011 | — | — |
| 600 | 250 | — | W-SWN-406025-01-011 | — | W-SWN-606025-01-011 | W-SWN-806025-01-011 | W-SWN-106025-01-011 |
| 600 | 300 | — | — | — | — | W-SWN-806030-01-011 | — |
| 800 | 300 | — | — | — | — | W-SWN-808030-01-011 | W-SWN-108030-01-011 |
Schaltschranksysteme-Katalog (PDF, 124 Seiten) — alle Maßzeichnungen, Zubehörtabellen und Katalognummern zu SWN, SWN IT und SWN Inox.
Katalog öffnen (PDF) → · alle Kataloge im Download-Center
Häufige Fragen — SWN Wandgehäuse
Was unterscheidet SWN und SWN Inox?
Beim SWN Inox bestehen Korpus, Tür, Blindabdeckung und Wandbefestigungshalter aus Edelstahl 1.4301 (AISI 304) nach EN 10088 — Konstruktion und Ausführungstabelle sind mit dem Standard-SWN identisch. Details auf der Seite Edelstahlgehäuse.
Gibt es das SWN mit 19-Zoll-Ebene?
Ja — das SWN IT: 12 HE Nutzhöhe bei 600 × 400 mm, mit Montageplatte und zwei 19-Zoll-Profilschienen, als Blech- oder Sichttür. Für innen ohne Dach (575 mm hoch), für außen mit Wetterschutzdach (606 mm).
Sind Sondermaße und Außeneinsatz möglich?
Sonderabmessungen sind Standard-Prozess auf Anfrage. Für den Außeneinsatz gibt es eine Lackierung mit erhöhter Witterungsresistenz oder direkt die Edelstahl-Ausführung SWN Inox; die Standardausführung (RAL 7035, Grobkornstruktur) ist für Innenräume vorgesehen.
SWN in Sondermaß oder Serie?
Abmessungen und Ausstattung genügen — Angebot mit Zeichnung kommt in maximal 2 Werktagen, auf Wunsch bestückt und verdrahtet.
