Der SZB IT ist der universelle 19″-Netzwerk- und Serverschrank von ZPAS: ein zerlegbarer Stahlblech-Standschrank nach 19″-Norm mit sechs Höhen (18–47 HE), Breiten von 600/800 mm und Tiefen bis 1200 mm, Schutzart IP 20 nach EN 60529 — vom Hersteller, als Standard- oder Sonderausführung.
🖧 SZB IT jetzt konfigurierenHöhe, Maße, Türen, Kühlung & Zubehör — SZB IT ist im Konfigurator vorausgewählt · unverbindlich →Ein Schrank, zwei Rollen: Netzwerk- und Serverschrank

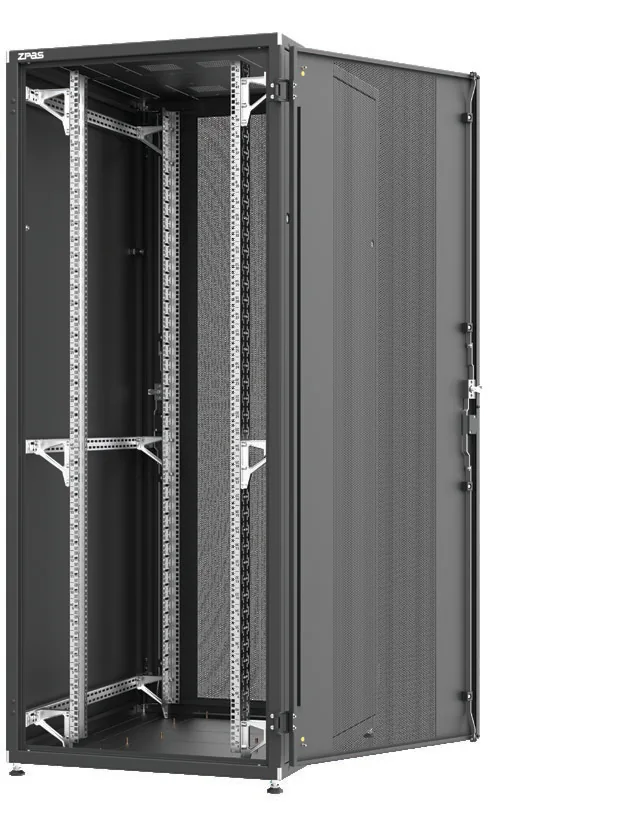

Die SZB-IT-Serie ist der meistverkaufte 19″-Schrank im ZPAS-Programm, weil sie beide Einsatzfälle abdeckt: Als Netzwerkschrank — mit Sichttür, geringer Tiefe (600/800 mm) und aufgeräumter Kabelführung — nimmt er Switches, Patchfelder und passive Technik in Büro und Technikraum auf. Als Serverschrank — mit perforierten Türen und 1000/1200 mm Tiefe — trägt er aktive IT-Last bis 1.500 kg im Serverraum. Die 42-HE-Ausführungen mit perforierten Türen sind als Topseller ab Lager verfügbar.
Ausführungstabelle: alle lieferbaren Größen
Sechs Höhen, zwei Breiten (600/800 mm), vier Tiefen — die Matrix zeigt, welche Kombination es gibt (gilt je Breite gleichermaßen). Quelle: ZPAS IT-Katalog.
| Tiefe ↓ / Höhe → | 18 HE | 24 HE | 33 HE | 42 HE | 45 HE | 47 HE |
|---|---|---|---|---|---|---|
| 600 mm | ✓ | ✓ | ✓ | ✓ | ✓ | — |
| 800 mm | ✓ | ✓ | ✓ | ✓ | ✓ | — |
| 1000 mm | — | ✓ | — | ✓ | ✓ | ✓ |
| 1200 mm | — | — | — | ✓ | ✓ | ✓ |
| Rahmenhöhe H | 896 mm | 1.163 mm | 1.563 mm | 1.963 mm | 2.096 mm | 2.186 mm |

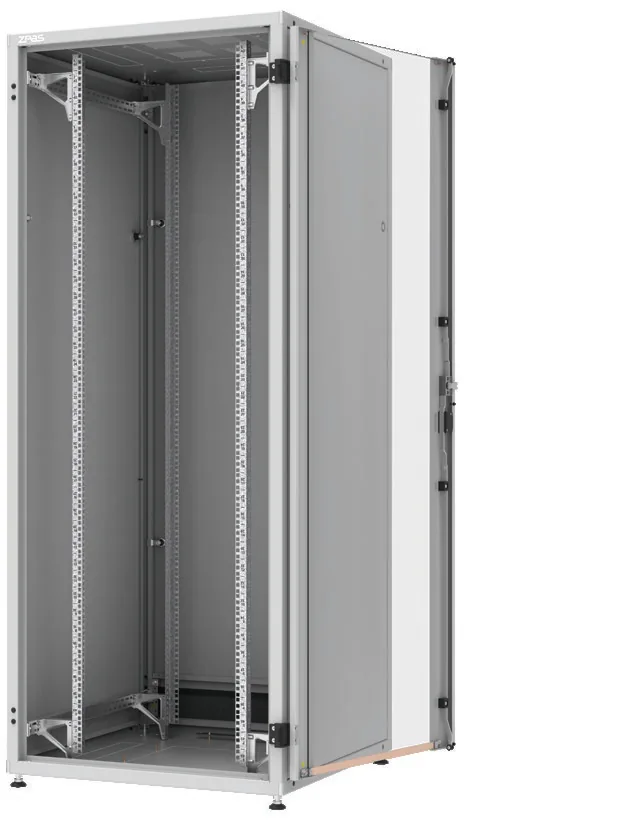

Die sechsstellige Ausführungsnummer je Größe ist der Kern der Katalognummer W-IT-XXXXXX-XXXX-X-XXX — dahinter folgen Tür vorn/hinten (0–9), Seitenwände links/rechts (0/A/B/D), Profilschienen-Konfiguration (1–5) und Farbe (011/161); alle Codes definiert der Katalog auf S. 36: · 🧊 3D-Modell auf 3Dfindit ↗ Alle Baureihen und Maße im Vergleich: Serverschrank-Maße 42, 45 und 47 HE.
| Breite [mm] | Tiefe [mm] | 18 HE | 24 HE | 33 HE | 42 HE | 45 HE | 47 HE |
|---|---|---|---|---|---|---|---|
| 600 | 600 | 186060 | 246060 | 336060 | 426060 | 456060 | — |
| 600 | 800 | 186080 | 246080 | 336080 | 426080 | 456080 | — |
| 600 | 1000 | — | 246010 | — | 426010 | 456010 | 476010 |
| 600 | 1200 | — | — | — | 426012 | 456012 | 476012 |
| 800 | 600 | 188060 | 248060 | 338060 | 428060 | 458060 | — |
| 800 | 800 | 188080 | 248080 | 338080 | 428080 | 458080 | — |
| 800 | 1000 | — | 248010 | — | 428010 | 458010 | 478010 |
| 800 | 1200 | — | — | — | 428012 | 458012 | 478012 |

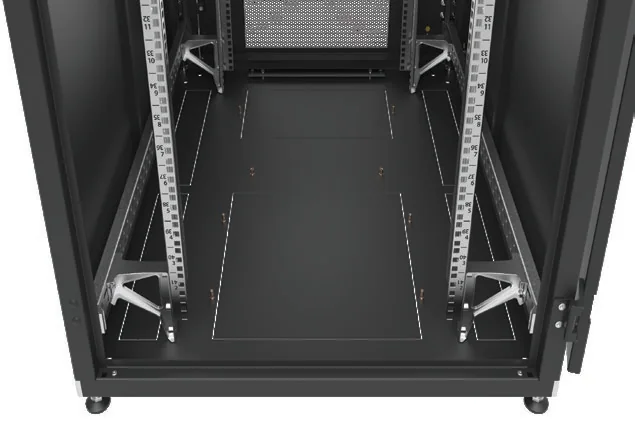

Im Lieferumfang jedes SZB IT: vier Nivellierfüße, Erdungsschiene und Erdungsleitungen. Bestellschlüssel im Detail: IT-Lösungen-Katalog S. 36 (PDF) → · 🧊 3D-Modell auf 3Dfindit ↗ · Datenblatt SZB IT (PDF, 1 Seite)
Nicht dabei, was Sie brauchen? Sondermaße fertigt ZPAS ab Werk — einfach anfragen.
Mehr Höhe oder Breite? Der SZB IT-MAX erweitert die Familie auf 52 HE und 1.000 mm Breite — mit demselben Zubehör.
Traglast: bis 1.500 kg — sauber gestaffelt
Die maximal zulässige statische Belastbarkeit hängt von Tiefe und Aufstellung ab (Profilschienen 50–150 mm von Vorder-/Rückseite, gleichmäßige Beladung):
Serienausstattung ab Werk
Tür- und Wandausführungen

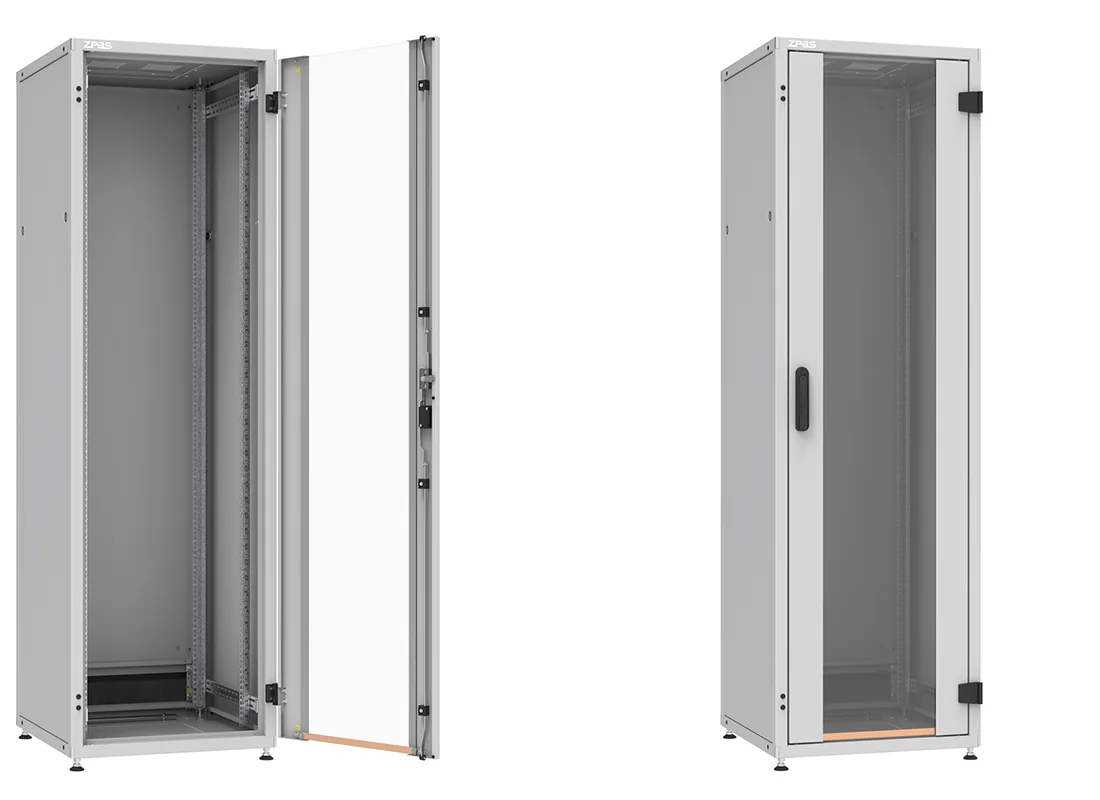

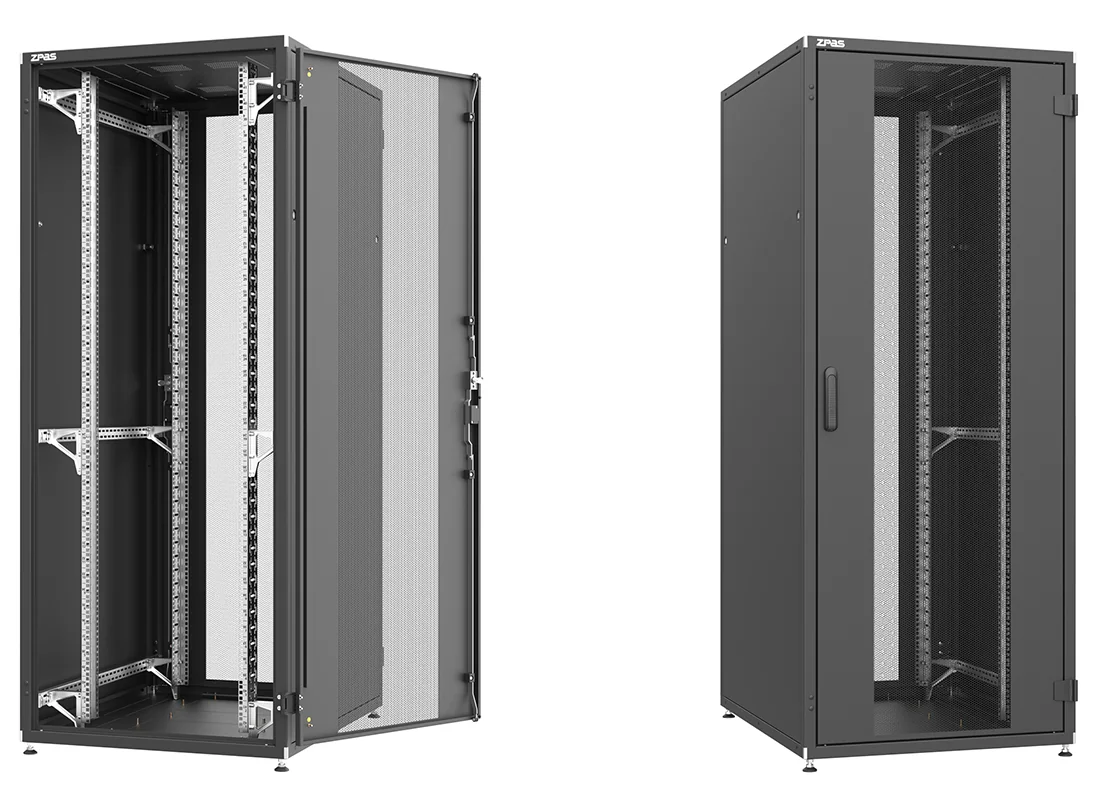

Der SZB IT ist in mehreren Tür-Varianten lieferbar — vorn wie hinten: Sichttür (Sicherheitsglas mit Teilrahmen), Vollblechtür, perforierte Tür für maximalen Luftdurchsatz (Serverbetrieb) oder Vollglastür mit Vorreiberverschluss. Oberfläche: Stahlblech pulverbeschichtet in RAL 7035 (Lichtgrau) oder RAL 9005 (Schwarz), weitere Farben auf Anfrage.
Belüftung & Zubehör

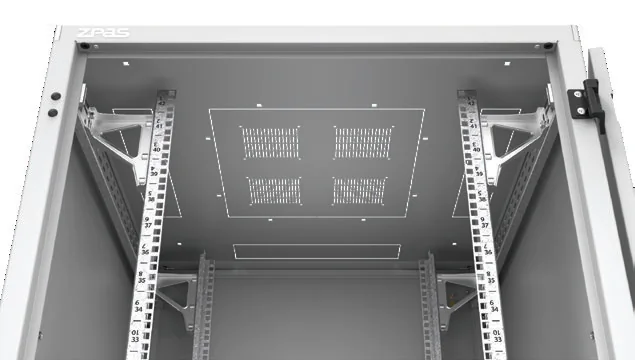

Die Wärme aktiver Technik führt der SZB IT per Lüftung ab: Dachlüfter PWD-2W/PWD-4W (330/660 m³/h) oder DL 1500 saugen die Warmluft über das Dach ab, 19″-Lüftereinheiten PW (1 HE, mit Thermostat) unterstützen die Umluft im Schrank. Ein aktives Kompressor-Kühlgerät ist beim SZB IT nicht vorgesehen — das erfordert einen geschlossenen Schrank ab IP 54 und bleibt dem Z-SERVER vorbehalten. Als Zubehör lieferbar: Sockel und Rollen, Geräteböden (fest/ausziehbar), Steckdosenleisten (PDU), Kabelrinnen, Führungsschienen, Blindabdeckungen und Bleche für Boden-/Dachplatte. Für Überwachung und Zutritt integriert ZPAS auf Wunsch das AKCP-Monitoring-System ab Werk — von der Temperatur- und Türsensorik bis zum Zugangskontrollgriff.
Im Gebäudekontext ordnet die Branchenseite Gebäudetechnik & Smart Building den SZB IT als Gebäude-IT-Schrank ein.
Häufige Fragen — SZB IT
Welche Größen gibt es beim SZB IT?
Sechs Höhen: 18, 24, 33, 42, 45 und 47 HE (Rahmenhöhen 896–2.186 mm), Breiten 600/800 mm, Tiefen 600–1200 mm. Nicht jede Tiefe gibt es in jeder Höhe — siehe Ausführungstabelle oben. Sondermaße auf Anfrage.
Wie hoch ist die Traglast?
Statisch bis 1.000 kg (Tiefe 600/800 mm; Tiefe 1000 mm bei 24 HE) bzw. bis 1.500 kg (Tiefe 1000/1200 mm, außer 24 HE) — auf Nivellierfüßen, Sockel oder Boden. Fahrbar auf Rollen: 150 kg (Typ 150) / 500 kg (Typ 300).
Netzwerkschrank oder Serverschrank — was ist der SZB IT?
Beides: Mit Sichttür und 600/800 mm Tiefe der klassische Netzwerkschrank, mit perforierten Türen und 1000/1200 mm Tiefe der Serverschrank für aktive Technik. Alle Netzwerk-Bauformen im Vergleich zeigt der Netzwerkschrank-Überblick; den Unterschied erklärt ausführlich der Serverschrank-Ratgeber.
Ist der SZB IT ab Lager lieferbar?
Gängige Ausführungen — insbesondere die 42-HE-Topseller mit perforierten Türen — sind ab Lager in vielen Varianten verfügbar. Sonderausführungen fertigt ZPAS kurzfristig ab Werk.
