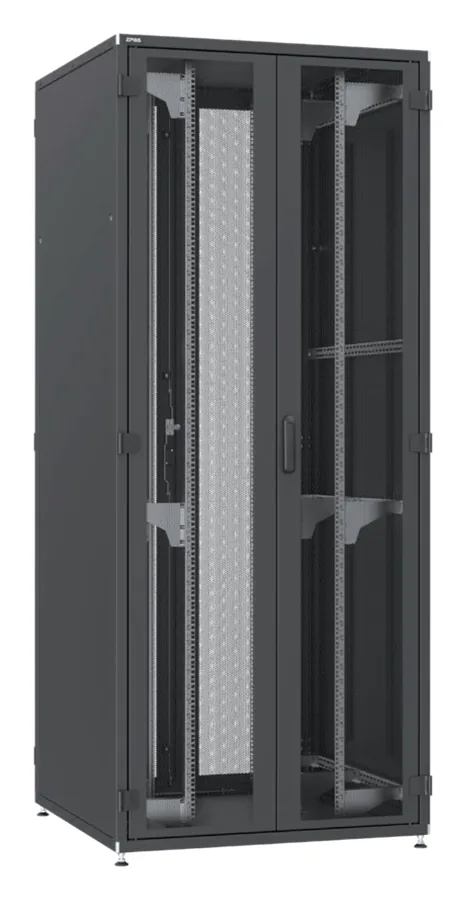

Der SZB IT-MAX ist der 19″-Netzwerk- und Serverschrank von ZPAS mit vergrößerten Abmessungen: bis 52 HE und bis 1.000 mm Breite, Tiefen von 600 bis 1.200 mm, Traglast bis 1.500 kg, Schutzart IP 20 nach EN 60529. Aufbau und Zubehör sind mit SZB IT und DSR IT kompatibel. Bisher stand er nur im polnischen ZPAS-Katalog — jetzt ist er auch über ZPAS Deutschland erhältlich.
Warum 52 HE und 1.000 mm Breite?
Mehr Höheneinheiten auf derselben Stellfläche. 52 statt 42 HE sind zehn Höheneinheiten oder 24 % mehr Einbauraum pro Schrankplatz, ohne zusätzliche Fläche im Serverraum oder in der Kaltgang-Einhausung. Gegenüber 47 HE sind es fünf Einheiten mehr.

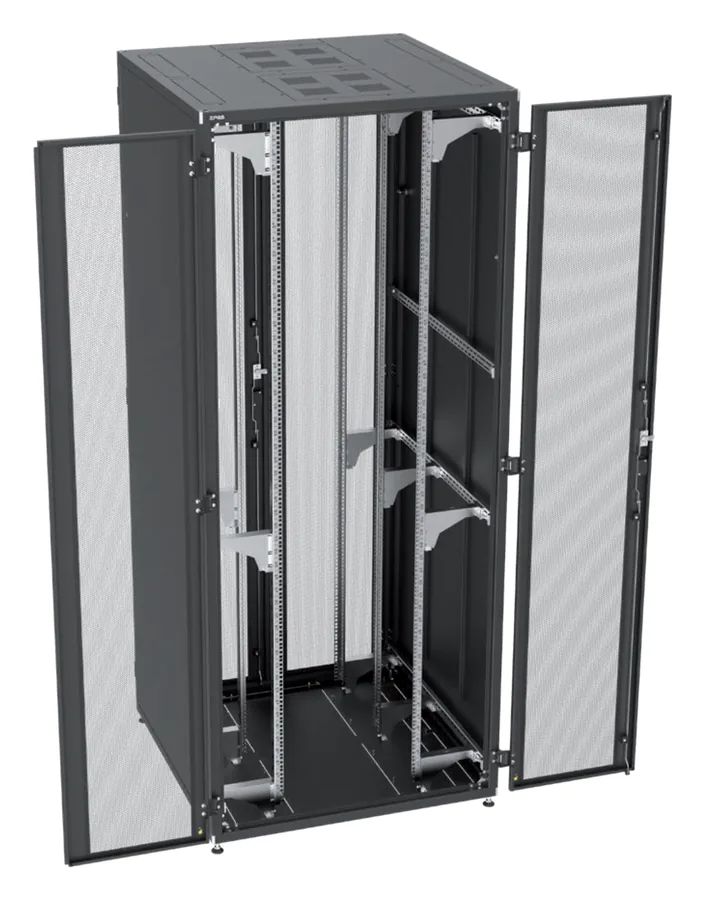

Platz neben der 19″-Ebene. Die 19″-Profilschienen nehmen bei jeder Schrankbreite dieselbe Einbaubreite ein. Bei 1.000 mm Breite bleibt links und rechts davon deutlich mehr Raum für senkrechte Steckdosenleisten (PDU), Patchkabel und dicke Kabelbündel — genau das, was dicht bestückte Racks mit vielen Netzwerk- und Stromanschlüssen brauchen, etwa für KI- und GPU-Server oder Kernverteiler.
Kabeleinführung für Drehstromstecker. Boden- und Dachplatte haben 71 mm breite Kabelöffnungen, durch die Zuleitungen mit Drehstromsteckern passen. Nicht genutzte Öffnungen sind mit Ausbruchblenden verschlossen.
Ausführungstabelle: 23 Standardgrößen
Die sechsstellige Ausführungsnummer legt Höhe, Breite und Tiefe fest. Die 1.000 mm Breite (hervorgehoben) gibt es in allen vier Höhen, 52 HE zusätzlich in 600 und 800 mm Breite. Quelle: ZPAS-Katalog „Rozwiązania teleinformatyczne“ (Polen), S. 42.
| Breite [mm] | Tiefe [mm] | 42 HE | 45 HE | 47 HE | 52 HE |
|---|---|---|---|---|---|
| 600 | 800 | — | — | — | 526080 |
| 600 | 1.000 | — | — | — | 526010 |
| 600 | 1.200 | — | — | — | 526012 |
| 800 | 600 | — | — | — | 528060 |
| 800 | 800 | — | — | — | 528080 |
| 800 | 1.000 | — | — | — | 528010 |
| 800 | 1.200 | — | — | — | 528012 |
| 1.000 | 600 | 421060 | 451060 | 471060 | 521060 |
| 1.000 | 800 | 421080 | 451080 | 471080 | 521080 |
| 1.000 | 1.000 | 421010 | 451010 | 471010 | 521010 |
| 1.000 | 1.200 | 421012 | 451012 | 471012 | 521012 |
| Rahmenhöhe H | 1.963 mm | 2.096 mm | 2.186 mm | 2.408 mm |
Katalognummer W-ITMAX-XXXXXX-XXXX-X-XXX
Hinter der Ausführungsnummer folgen Türen, Seitenwände, Profilschienen und Farbe. Beispiel: W-ITMAX-521010-5500-4-161 = 52 HE, 1.000 × 1.000 mm, vorn und hinten zweiflügelige perforierte Türen, ohne Seitenwände, zwei Paar Profilschienen PREMIUM, Schwarz. Katalognummer anfragen → · Datenblatt SZB IT-MAX (PDF, 1 Seite)
| Tür vorn / hinten | 0 ohne · 1 Glastür einflügelig, Einpunktverschluss · 2 Vollblech einflügelig · 3 Vollblech zweiflügelig · 4 perforiert (80 % offen) einflügelig · 5 perforiert zweiflügelig · 6 Glastür mit Metallrahmen · 7 Metall zweiflügelig mit Glas · G Metall einflügelig mit Glas · 9 Vollblech verkürzt mit 3-HE-Bürstenblende · A/B Abdeckung voll/perforiert. Bei 1.000 mm Breite nur zweiflügelige Türen. Öffnung 270° (Typ 9: 110°). |
|---|---|
| Seite links / rechts | 0 ohne · A Vollblech mit Einpunktverschlüssen · B perforiert (80 % offen) · D Trennwand Vollblech |
| Profilschienen | 1 2 Paar STANDARD + 1 Paar Mittelschienen · 2 2 Paar STANDARD · 3 2 Paar 19″-Winkel · 4 2 Paar PREMIUM · 5 2 Paar PREMIUM + 1 Paar Mittelschienen |
| Farbe | 011 RAL 7035 Lichtgrau · 161 RAL 9005 Schwarz |
Traglast: 1.000 oder 1.500 kg
Die zulässige statische Belastung hängt von der Tiefe ab. Sie gilt, wenn die Profilschienen 50–150 mm hinter Vorder- und Rückseite sitzen und die Last gleichmäßig verteilt ist:
Einbringung planen: 2.408 mm Rahmenhöhe
Ein 52-HE-Schrank passt stehend durch keine übliche Tür. Er wird liegend oder gekippt eingebracht und erst im Raum aufgerichtet. Beim Aufrichten dreht er sich über die Bodenkante — die Raumhöhe muss deshalb mindestens der Diagonale aus Rahmenhöhe und Tiefe entsprechen, zuzüglich Füße oder Sockel und Abstand zu Kabeltrassen unter der Decke:
Prüfen Sie außerdem Aufzugskabine, Flurbiegungen und Türbreiten auf dem Weg. Der Schrank kann ohne Füße direkt auf dem Boden stehen — unter dem Schrank steht nichts über. Wenn die Höhe nicht reicht, ist 47 HE (2.186 mm) die nächstkleinere Stufe. Die Rahmenhöhen aller Baureihen vergleicht die Seite Serverschrank-Maße.
Ausstattung und Lieferumfang
Material: Rahmen, Wände, Türen, Profilschienen und C-Profile aus Stahlblech, Türglas aus Einscheiben-Sicherheitsglas. Oberfläche pulverbeschichtet in RAL 7035 (Lichtgrau) oder RAL 9005 (Schwarz), Profilschienen und C-Profile verzinkt. Schutzart IP 20 nach EN 60529 (nicht für Bürstendurchführungen). Zubehör wie Sockel, Dach, Blindabdeckungen, Fachböden, Führungsschienen, Kabelorganisation, Lüftung, Beleuchtung und Stromverteilung kommt aus dem 19″-Zubehörprogramm.
Sonderausführungen

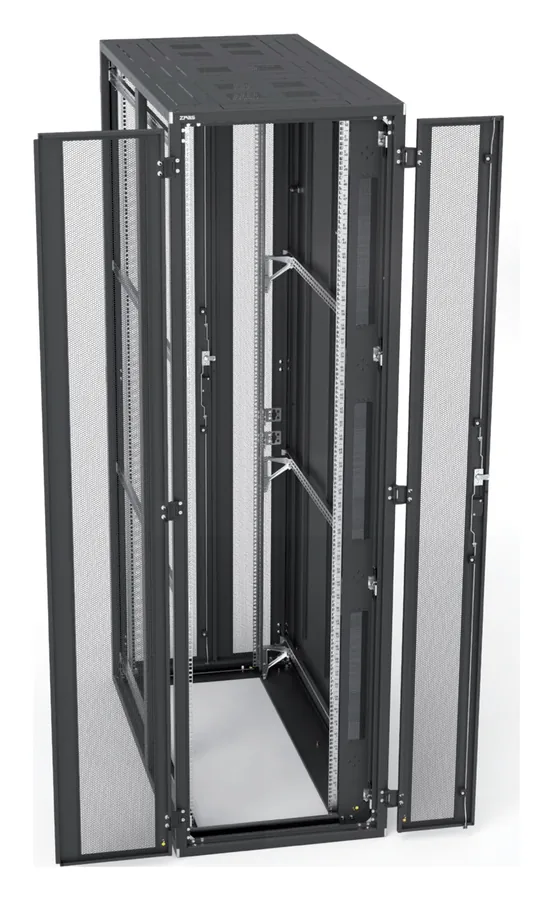

Auf Bestellung fertigt ZPAS den SZB IT-MAX auch in abweichenden Maßen. Ein Beispiel aus dem Katalog ist ein Schrank für die Reihenaufstellung mit 52 HE und 700 × 1.400 mm: Bodenplatte mit großem Ausschnitt, Dachplatte mit perforierten Ausbruchfeldern, asymmetrische zweiflügelige Türen (400 + 300 mm), Trennwände statt Seitenwänden, asymmetrisch gesetzter 19″-Rahmen und Halter für eine senkrechte Steckdosenleiste. Sonderausführungen werden projektbezogen kalkuliert und terminiert.
Häufige Fragen — SZB IT-MAX
Welche Größen gibt es beim SZB IT-MAX?

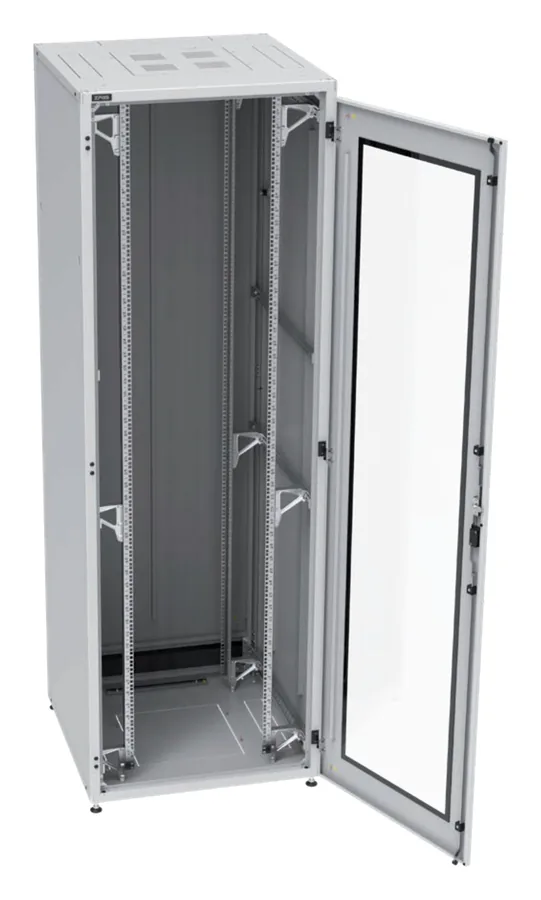

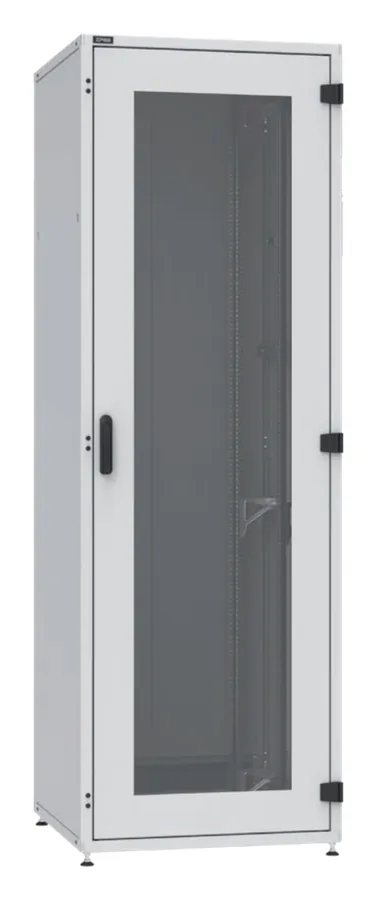

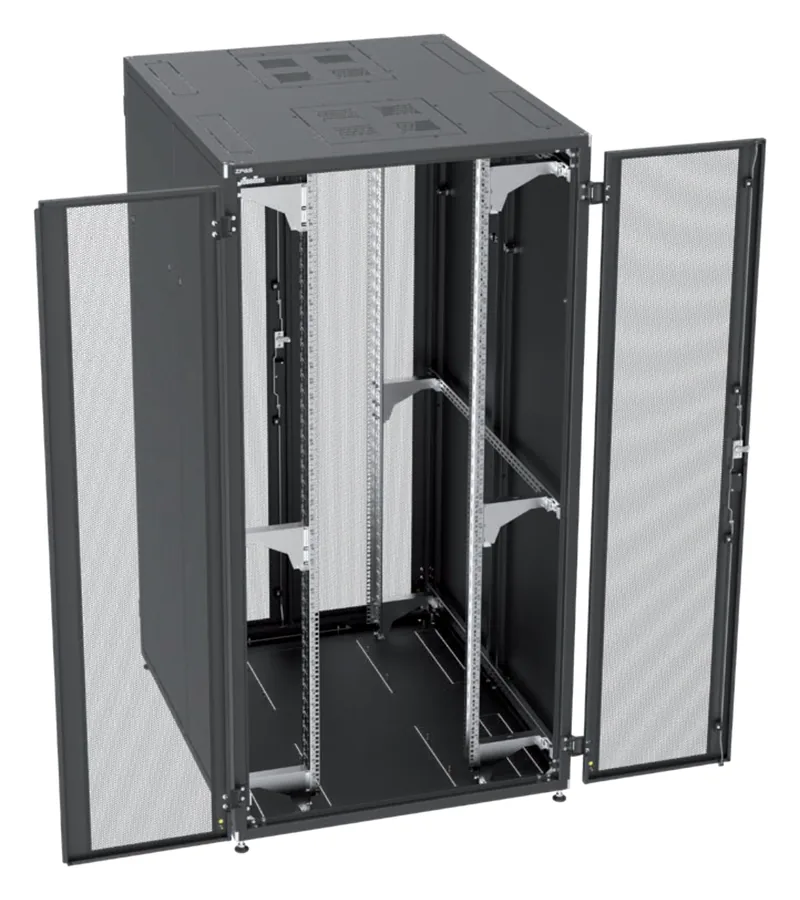

Vier Höhen: 42, 45, 47 und 52 HE (Rahmenhöhen 1.963–2.408 mm). Die 1.000 mm Breite gibt es in allen vier Höhen mit Tiefen von 600 bis 1.200 mm. 52 HE gibt es zusätzlich in 800 mm Breite (Tiefe 600–1.200 mm) und 600 mm Breite (Tiefe 800–1.200 mm) — zusammen 23 Standardgrößen. Sondermaße auf Anfrage.
Wie hoch ist die Traglast?
Statisch 1.000 kg bei 600/800 mm Tiefe und 1.500 kg bei 1.000/1.200 mm Tiefe — bei Profilschienen 50–150 mm hinter Vorder- und Rückseite und gleichmäßiger Beladung.
Passt ein 52-HE-Schrank durch eine normale Tür?
Stehend nicht: Der Rahmen ist 2.408 mm hoch, typische Innentüren haben rund 2,0 m lichte Höhe. Der Schrank wird liegend oder gekippt eingebracht und im Raum aufgerichtet. Dafür braucht es mindestens die Diagonale aus Höhe und Tiefe als Raumhöhe — bei 1.000 mm Tiefe rund 2,61 m, zuzüglich Füße oder Sockel. Prüfen Sie Türen, Aufzug, Flure und Raumhöhe vor der Bestellung.
Was unterscheidet den SZB IT-MAX vom SZB IT?
Wie lange ist die Lieferzeit?
Rund 6 Wochen für die Standardgrößen aus der Ausführungstabelle. Sonderausführungen werden projektbezogen terminiert.
