Vom Sockel bis zur Gitter-Kabelrinne: das komplette Zubehörprogramm für SZB IT, DSR IT, Z-SERVER, SZE2 PC und die offenen Racks SRD/SRX — über 35 Komponenten in sechs Gruppen, mit Kenndaten und Katalog-Seitenverweis. Ab Werk montiert oder einzeln geliefert.
Angebot anfordern Schrank mit Zubehör konfigurierenEin 19″-Schrank ist so gut wie sein Ausbau: Geräteböden, die die Last wirklich tragen, Blindabdeckungen, die den Luftstrom lenken, Kabelmanagement, das auch nach dem dritten Umbau noch Ordnung hält. ZPAS fertigt das komplette Zubehörprogramm zu den eigenen Serverschränken und Racks — hier ist es vollständig, gruppiert und mit den Kenndaten aus dem Katalog. Jede Zeile verlinkt direkt auf die Katalogseite mit Maßzeichnung und Katalognummern (RAL 7035 hellgrau / RAL 9005 schwarz).
Die Basis unter dem Schrank: Der 100 mm hohe Sockel wird aus Ecken und Blenden je Seite zusammengestellt — für Z-SERVER, SZB IT und DSR IT, in Reihe und bis zu vier Sockel in der Höhe verbindbar. Wer den Schrank bewegen will, nimmt Rollen; wer ihn auf unebenem Boden ausrichten muss, Nivellierfüße oder Nivelliersets.
Jedes Element wird einzeln bestellt: 4 Sockelecken plus Blenden in der passenden Länge — voll, perforiert oder mit Bürstenleiste für die Kabeleinführung. Die Blenden lassen sich auch am beladenen Schrank an- und abbauen; Nivellierset (0–10 mm) und Vibrationsdämpfer rüsten die Ecken nach.
Typ 150 (max. 400 kg auf 4 Rollen) für SZB IT und die offenen Racks SRD/SRX; Typ 300 (max. 600 kg) mit Stützschienen für SZB IT, DSR IT und SZE2 PC. Je Schrank kommen zwei Rollen mit und zwei ohne Sperre zum Einsatz.
| Komponente | Kenndaten / Ausführungen | Katalog |
|---|---|---|
| Sockelblenden | voll, perforiert oder mit Bürstenleiste — Längen 400–1000 mm, auch bei beladenem Schrank montierbar | S. 68 → |
| Sockelecken | Set à 4 St., Höhe 100 mm, abnehmbare Kunststoffdeckel | S. 68 → |
| Sockelverbindungssatz | verbindet Sockel in Reihe oder Höhe (max. 4 × 100 mm) | S. 69 → |
| Nivelliersets für Sockel | Einstellbereich 0–10 mm, Varianten für SZB IT/DSR IT und Z-SERVER | S. 69 → |
| Vibrationsdämpfer | 10-mm-Gummi, Set à 4 St. — z. B. für Industriegebäude | S. 69 → |
| Nivellierfüße | Gewinde M12 × 38, Set à 4 St. inkl. Sicherungsmuttern | S. 70 → |
| Rollen Typ 150 | für SZB IT, SRD, SRX — max. 400 kg auf 4 Rollen, mit/ohne Sperre | S. 70 → |
| Rollen Typ 300 | für SZB IT, DSR IT, SZE2 PC — mit Stützschienen, max. 600 kg | S. 71 → |
Neun Bodentypen decken alles ab, vom Switch bis zur USV. Die Faustregel: zwei Profilschienen für leichte Geräte, vier Profilschienen für die Standardlast, sechs Schienen mit seitlicher Befestigung für die Schwergewichte. Alle Böden kommen mit Befestigungszubehör, fast alle wahlweise in RAL 7035 oder RAL 9005.
Befestigung nur an den vorderen Profilschienen: 1-HE-Böden mit 6–10 kg für Patchfeld-Ebenen, 2-HE-Böden fest (25 kg) in vier Nutztiefen von 250 bis 650 mm — oder ausziehbar (20 kg) für Geräte, die zur Wartung nach vorn müssen.
Vorne und hinten befestigt, die hinteren Halterungen längeneinstellbar: IS/0,5U fest (70 kg), ISU/1U mit Kabeldurchlässen und Kabelführungsbügel (120 kg) für Schranktiefen bis 1000 mm — und IR/1U ausziehbar (30 kg).
Die flexiblen 1-HE-Böden (150 kg) überbrücken frei regulierbare Tiefen von 350–600 bzw. 500–900 mm. Darüber: Schwerlastböden an sechs Schienen, seitlich befestigt — fest 200 kg, ausziehbar 140 kg, für 1000/1200 mm tiefe SZB IT und Z-SERVER.
| Komponente | Kenndaten / Ausführungen | Katalog |
|---|---|---|
| Geräteboden II/1HE fest | an 2 Profilschienen, Nutztiefe 250/350 mm — 10/6 kg | S. 72 → |
| Geräteboden II/2HE fest | an 2 Profilschienen, Nutztiefe 250–650 mm — 25 kg | S. 72 → |
| Geräteboden II/2HE ausziehbar | an 2 Profilschienen, Nutztiefe 355–555 mm — 20 kg | S. 72 → |
| Geräteboden IS/0,5U fest | an 4 Profilschienen, für Schranktiefe 600–800 mm — 70 kg | S. 73 → |
| Geräteboden ISU/1U fest | mit Kabeldurchlässen + Kabelführungsbügel, Schranktiefe 600–1000 mm — 120 kg | S. 73 → |
| Geräteboden IR/1U ausziehbar | an 4 Profilschienen, Schranktiefe 600–800 mm — 30 kg | S. 73 → |
| Flexible Geräteböden | frei regulierbare Tiefe 350–600 bzw. 500–900 mm — 150 kg | S. 74 → |
| Schwerlastboden fest | an 6 Schienen seitlich befestigt, für Tiefe 1000/1200 mm — 200 kg | S. 75 → |
| Schwerlastboden ausziehbar | an 6 Schienen seitlich befestigt — 140 kg | S. 75 → |
Das Gerüst im Schrank: 19″-Profilschienen gibt es als Typ STANDARD (15 mm breit) und PREMIUM (12 mm) in Höhen von 18 bis 47 HE, dazu mittlere Profilschienen als zusätzliche Installationsebene. In 600 mm breiten Schränken sitzen die Schienen direkt auf den Tiefenstreben, in 800 mm breiten stellen Ausleger den 19″-Abstand her. In SZE2-PC-Schränken sind nur 15-mm-Schienen verwendbar; die Profilschienen für Z-SERVER und Wandgehäuse stehen bei den jeweiligen Serien im Katalog.

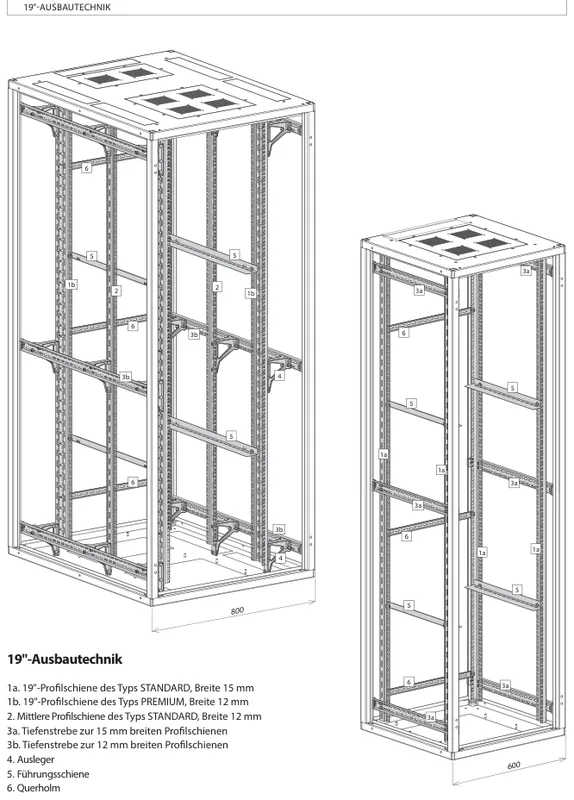

Die Explosionsgrafik im Katalog zeigt, wie es zusammenpasst: Profilschienen (1), mittlere Schienen (2), Tiefenstreben (3), Ausleger (4), Führungsschienen (5) und Querholme (6). Dazu Befestigungs-Sets für Schienen und Geräte — M6-Schrauben, Käfigmuttern, Kunststoff-Unterlegscheiben.
| Komponente | Kenndaten / Ausführungen | Katalog |
|---|---|---|
| 19″-Profilschienen | Typ STANDARD (15 mm) und PREMIUM (12 mm), 18–47 HE | S. 77 → |
| Mittlere Profilschienen | zusätzliche Installationsebene, Voraussetzung für Schwerlastböden | S. 77 → |
| Tiefenstreben | für Schranktiefen 600–1200 mm, trägt Profilschienen, Kabelkanäle und -rinnen | S. 77 → |
| Ausleger | stellt in 800 mm breiten Schränken den 19″-Abstand her (Zamak-Druckguss) | S. 78 → |
| Befestigungszubehör | Sets für Profilschienen-Montage sowie M6-Schrauben + Käfigmuttern für Geräte | S. 78 → |
| Querholm 19″ | Länge 500 mm, Langlöcher 6,5 × 22 mm — Kabelführung und Gerätestützung | S. 78 → |
| Führungsschienen | Längen 350–600 / 550–900 / 850–1150 mm, stützen schwere Geräte | S. 79 → |
| Verstellbare Führungsschienen | Set à 2 St. mit Langlöchern 12,5 × 25 mm | S. 79 → |
Was den Schrank zum fertigen Arbeitsplatz macht: das Beleuchtungs-Set (LED, auf Wunsch mit Türpositionsschalter — Licht an, sobald die Tür öffnet), die Schaltplantasche an der Tür, Kupfer-Erdungsschienen horizontal und vertikal samt Leitungssets — und Dächer, die die Belüftungsöffnungen von SZB IT und SZE2 PC sauber abdecken.

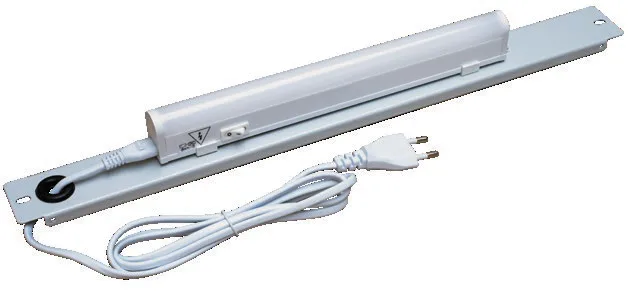

LED-Leuchte 230 V / 5 W mit Schalter auf 19″-Blechplatte (1 HE), montiert an den Profilschienen. Das separate Anschlusskabel mit Türpositionsschalter schaltet das Licht beim Öffnen der Tür — für SZB IT und DSR IT.
Als optischer Abschluss und Abdeckung der Belüftungsöffnungen: das Dach für SZB IT in 8 Größen (600/800 mm breit, 600–1200 mm tief, +40 mm Höhe) und für SZE2 PC in zwei Größen (+41,5 mm) — inklusive Befestigung.
| Komponente | Kenndaten / Ausführungen | Katalog |
|---|---|---|
| Anreihsatz SZB IT / DSR IT | verbindet zwei Schränke über Boden- und Dachplatte | S. 80 → |
| Beleuchtungs-Set | LED 230 V / 5 W mit Schalter, 19″-Montage 1 HE | S. 80 → |
| Anschlusskabel mit Türpositionsschalter | Licht an bei Türöffnung — für SZB IT/DSR IT | S. 80 → |
| Schaltplantasche | DIN A4, Kunststoff, selbstklebend zur Türmontage | S. 80 → |
| Erdungsschiene Kupfer, horizontal | Cu 15 × 5 × 375 mm — Alternative zur Stahlschiene ab Werk | S. 81 → |
| Erdungsschienen Kupfer, vertikal | M5- oder M6-Gewinde, für 30/42/45/47 HE, an Profilschiene oder Tiefenstrebe | S. 81 → |
| Erdungsleitungs-Sets | 6-mm²-Kupferleitungen mit Kontaktösen ø 6 mm | S. 81 → |
| Dach für SZE2 PC | deckt Belüftungsöffnungen ab, +41,5 mm Gesamthöhe | S. 82 → |
| Dach für SZB IT | 8 Größen (600/800 × 600–1200 mm), +40 mm Gesamthöhe | S. 82 → |
Offene HE-Plätze und Kabelöffnungen sind Leckluft: 19″-Blindabdeckungen schließen freie Flächen (auf Wunsch werkzeuglos montiert, mit versiegelbaren Verbindern), Bleche mit Filtervlies, Bürsten- oder Schaumdurchlass versorgen Boden- und Dachöffnungen, horizontale Bürsten und vertikale Blindabdeckungen dichten die Front der SZB-IT-Schränke ab — wichtig überall dort, wo kalte Luft gezielt vor die Geräte soll, etwa in der Databox-Kaltgangeinhausung.
Aus Stahl- oder Aluminiumblech mit M5-Erdungsstift, montiert mit Käfigmuttern — oder in der werkzeuglosen Variante mit Kunststoffverbindern (Flammschutzklasse UL94-V0), die sich zusätzlich versiegeln lassen.

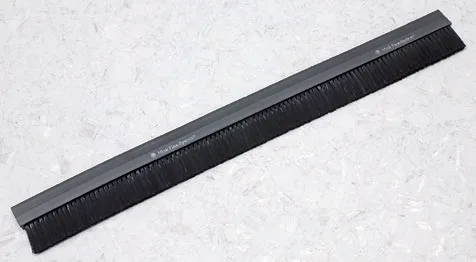

Horizontale Bürsten sitzen unter und über der 19″-Nutzfläche, vertikale Blindabdeckungen mit Bürsten (3 Ausführungen, 42/45/47 HE) schließen den Spalt zwischen Profilschiene und Seitenwand — damit Kaltluft nicht am Gerät vorbeiströmt.
| Komponente | Kenndaten / Ausführungen | Katalog |
|---|---|---|
| Bleche für Boden-/Dachplatte und Dach | blind, perforiert, Filtervlies, Bürsten- oder Schaumdurchlass — Öffnungen 380 × 380 und 380 × 210 mm | S. 83 → |
| 19″-Blindabdeckungen | 1–6 HE, Stahl- oder Aluminiumblech, mit M5-Erdungsstift | S. 84 → |
| 19″-Blindabdeckungen, werkzeuglos | 1–6 HE, Kunststoffverbinder (UL94-V0), versiegelbar | S. 84 → |
| Horizontale Bürsten | dichten die Schrankfront ab — für Breite 600/800 mm | S. 85 → |
| Vertikale Blindabdeckungen mit Bürsten | 3 Ausführungen für 42/45/47 HE — dichten den Raum zwischen Profilschiene und Seitenwand | S. 85 → |
Zehn Bausteine für geordnete Leitungen: horizontal die Rangierpanels (mit Bügeln, mit Kabelkanal oder als Bürstenpanel mit Stützplatte für Kabelreserven), vertikal Kabelkanäle, Gitter- und Blech-Kabelrinnen an den Tiefenstreben sowie preiswerte PVC-Kanäle mit Versteifungsprofil. Die Kabelführungsbügel in sieben Größen passen an Panels wie an Profilschienen.

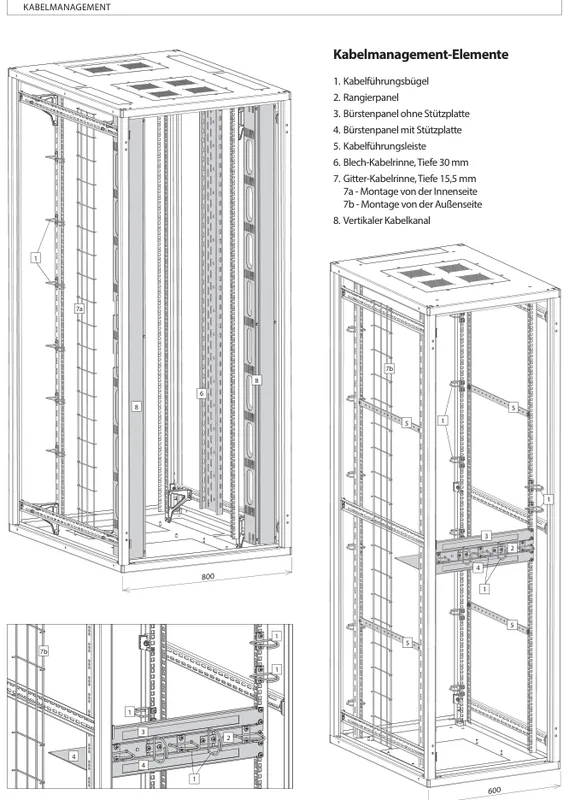

Die Katalog-Grafik zeigt die Positionen im Schrank: Kabelführungsbügel (1), Rangierpanel (2), Bürstenpanels (3/4), Kabelführungsleiste (5), Blech-Kabelrinne (6), Gitter-Kabelrinne innen/außen montiert (7) und vertikaler Kabelkanal (8).
Der vertikale Kabelkanal (100 × 111 mm, 42–47 HE) mit abnehmbarer Front für 800 mm breite SZB IT; schlanker: Gitter-Kabelrinne (15,5 mm tief — passt neben die Tiefenstrebe) oder Blech-Kabelrinne (30 mm tief), beide bis 2000 mm Länge.
| Komponente | Kenndaten / Ausführungen | Katalog |
|---|---|---|
| Kabelführungsbügel | 7 Größen von 44 × 44 bis 88 × 110 mm, Sets à 5 St., auf Wunsch schwarz | S. 87 → |
| Rangierpanel für Kabelführungsbügel | 1 HE, mit Montageöffnungen und Gummi-Blindstopfen | S. 87 → |
| Rangierpanels mit Kabelkanal | 1 oder 2 HE, abnehmbare Frontabdeckung, Kabelausschnitte hinten | S. 88 → |
| Rangierpanels mit Bügeln | 1 HE, 5 oder 9 Bügel, auch mit Bürstendichtung | S. 89 → |
| Kabelführungsleiste | Längen 210–500 mm, zwischen vorderen und hinteren Profilschienen | S. 89 → |
| Bürstenpanels | 1 HE, Kabeldurchlass 341 × 21,5 mm — ohne oder mit Stützplatte (300 mm) für Kabelreserven | S. 90 → |
| Vertikaler Kabelkanal | 100 × 111 mm für 42/45/47 HE — für 800 mm breite SZB IT, abnehmbare Front | S. 90 → |
| Gitter-Kabelrinne | 150 × 15,5 mm, Längen 1100–2000 mm (24–47 HE) — passt neben die Tiefenstrebe | S. 91 → |
| Blech-Kabelrinne | 150 × 30 mm, Längen 1100–2000 mm, verzinktes Stahlblech | S. 91 → |
| PVC-Kabelkanäle + C-Profil | 2-m-Abschnitte, 40/60 mm breit, mit Versteifungs-C-Profil (15–47 HE) | S. 92 → |
IT-Lösungen-Katalog (PDF, 120 Seiten) — das komplette Zubehörkapitel mit allen Maßzeichnungen und Katalognummern auf den Seiten 67–92.
Katalog öffnen (PDF) → · alle Kataloge im Download-Center
Das Programm ist auf die ZPAS-Serien SZB IT, DSR IT, Z-SERVER und SZE2 PC sowie die offenen Racks SRD/SRX abgestimmt — bei jeder Komponente steht die Serienzuordnung dabei. Die 19-Zoll-Maße selbst sind genormt (1 HE = 44,45 mm), viele Komponenten wie Blindabdeckungen oder Rangierpanels passen daher in jeden 19″-Schrank.
Sauber gestaffelt von 6 kg bis 200 kg statischer Flächenlast: leichte 1-HE-Böden an zwei Profilschienen bis 10 kg, 2-HE-Böden bis 25 kg, Böden an vier Profilschienen bis 120 kg, flexible Böden mit regulierbarer Tiefe bis 150 kg — und seitlich befestigte Schwerlastböden an sechs Schienen bis 200 kg.
Ja — im Serverschrank-Konfigurator lassen sich Geräteböden, Blindabdeckungen, Beleuchtung und Kabelmanagement direkt mitbestellen, der Schrank kommt bestückt ab Werk. Einzelkomponenten werden mit Befestigungszubehör geliefert; die meisten Blechteile gibt es in RAL 7035 (hellgrau) und RAL 9005 (schwarz).
Im Konfigurator Serie, Maße und Zubehör wählen — Geräteböden, Blenden, Beleuchtung und Kabelmanagement kommen ab Werk montiert. Angebot in 24–72 h.
