Z-BOX und Z-CUBE sind die 19″-Wandgehäuse von ZPAS für Indooranwendungen: Stahlblech-Gehäuse mit Glas- oder Blechtür, Schutzart IP 20, in 6 bis 21 HE — die Z-BOX einteilig mit 100 kg Traglast, der Z-CUBE ein- oder zweiteilig mit aufschwenkbarem Rückteil.
Der 19″-Wandverteiler: Netzwerktechnik an die Wand
Ob man es Wandverteiler, Wandgehäuse oder 19-Zoll-Wandschrank nennt — gemeint ist dasselbe: ein kompakter Verteiler für Switches, Patchpanels und kleine USV, der keinen Bodenplatz braucht. Als Etagen- oder Gebäudeverteiler bringt er die strukturierte Verkabelung dorthin, wo sie gebraucht wird: in den Flurschacht, den Technikraum, die Werkhalle. ZPAS baut dafür die Z-BOX (einteilig, bis 100 kg) und den Z-CUBE (dreiteilig, per Rückteil in die Tiefe erweiterbar).
Wann ein Wandgehäuse die richtige Wahl ist
Ein Switch, ein Patchpanel, vielleicht eine kleine USV — dafür braucht es keinen Standschrank. Ein 19″-Wandgehäuse bringt die Technik über Kopfhöhe an die Wand: platzsparend, abschließbar, mit sauberer Kabelführung durch Dach- oder Bodenplatte. Faustregel aus der Portfolio-Übersicht: bis ca. 18–21 HE und wenig Last genügt der Wandschrank, darüber übernimmt ein Standschrank wie der SZB IT.

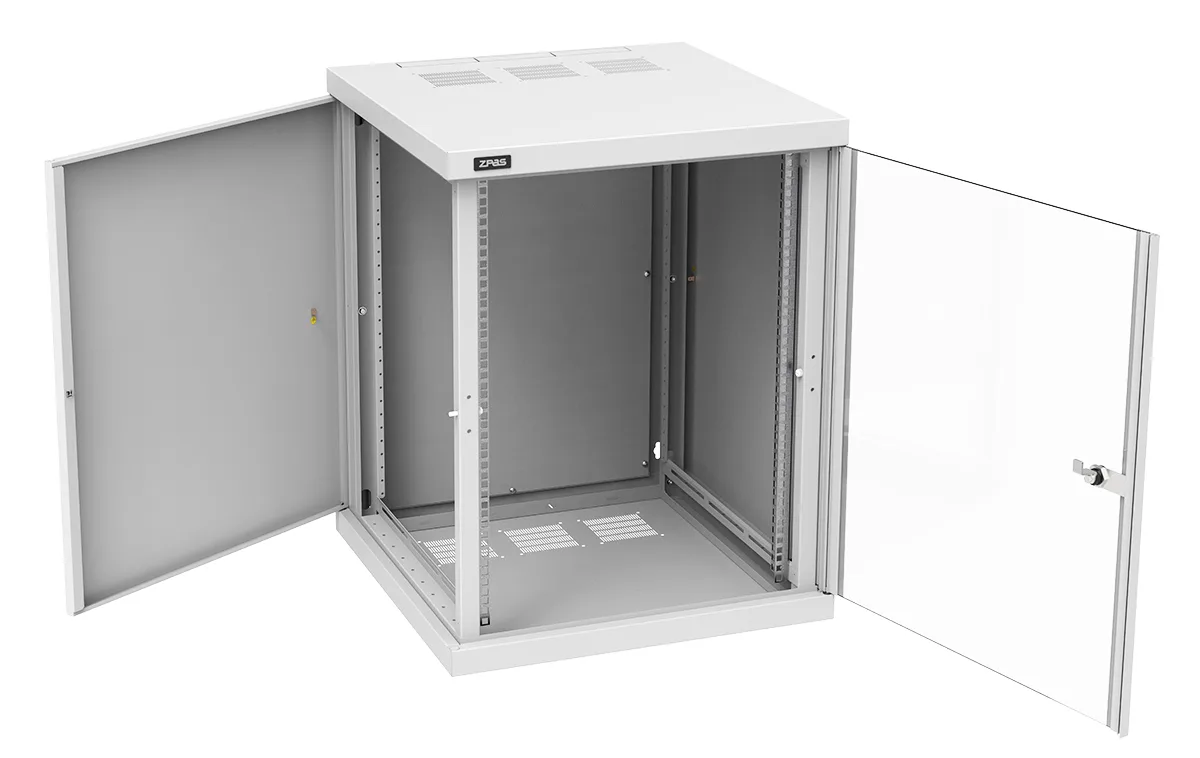

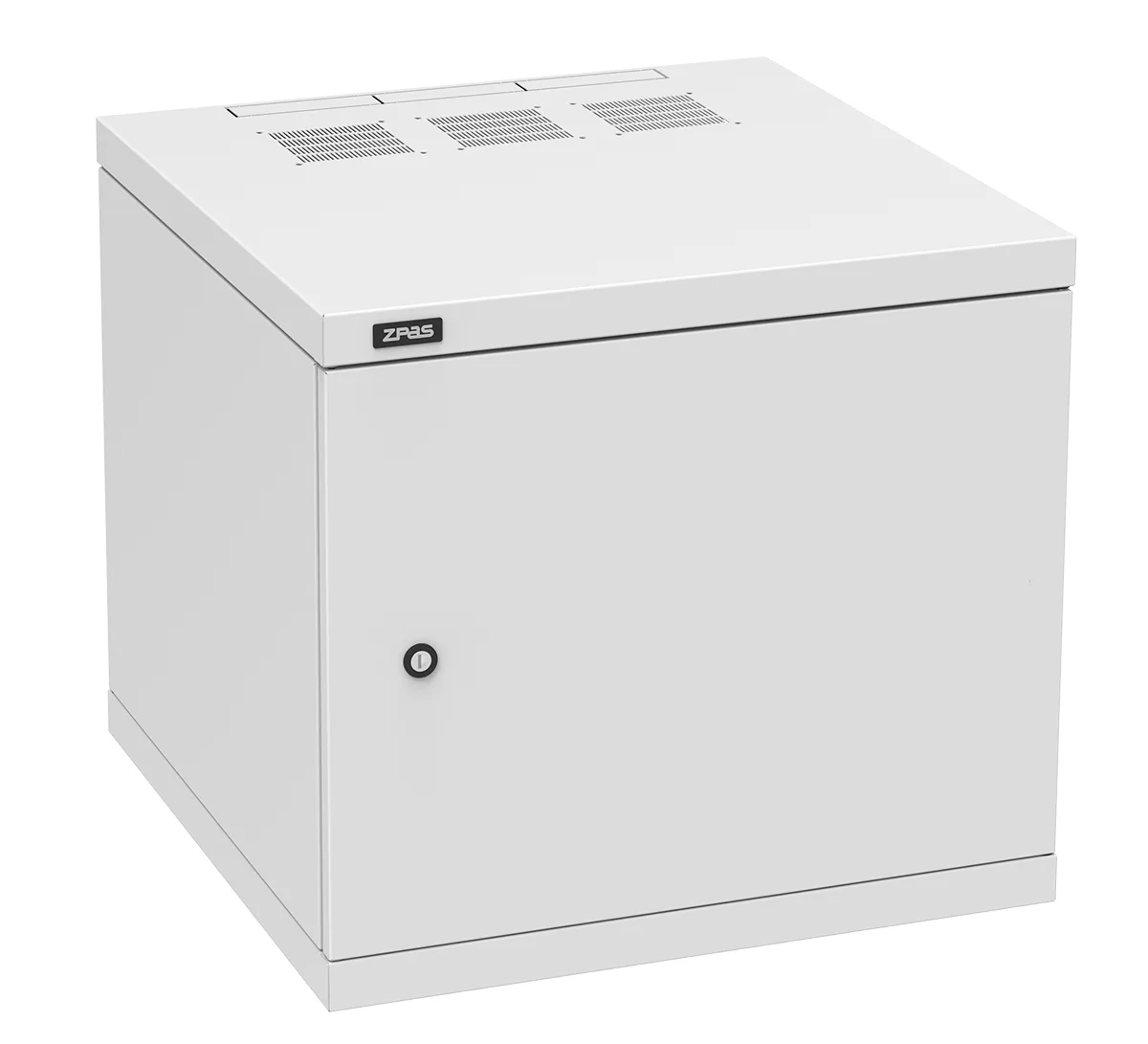

Z-BOX: einteilig, flexibel, 100 kg stark
Die Z-BOX ist das robuste Standard-Wandgehäuse: Ihr Gehäuserahmen aus drei Rahmen trägt 100 kg — genug für volle 18 HE Technik. Zwei stufenlos verstellbare 19″-Profilschienen passen sich der Gerätetiefe an, Dach- und Bodenplatte bringen Kabeldurchführungen mit Ausbruchblenden und je drei Lüftungsöffnungen mit. Türen, Seitenwände und Profilschienen sind werkzeuglos montierbar; nach dem Öffnen der Tür lassen sich die Seitenwände abnehmen. Und: Der selbsttragende Rahmen mit Profilschienen funktioniert auch pur — als offenes 19″-Wandrack. Bohrschablone für die Wandmontage liegt bei.

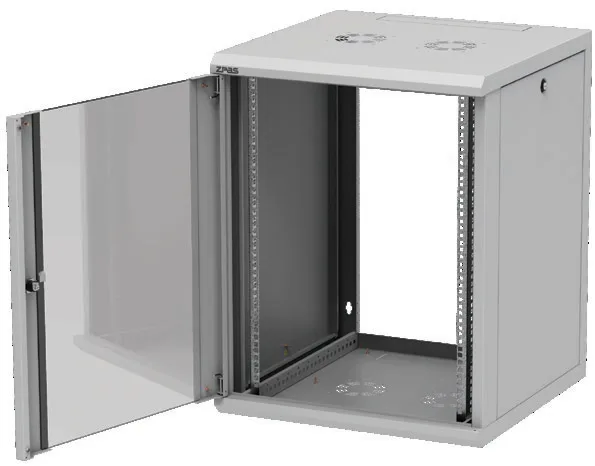

Z-CUBE: wächst in die Tiefe — ohne Abbau von der Wand
Der Z-CUBE setzt auf Flexibilität: zwei Tiefen (450/600 mm), sechs Höhen von 6 bis 21 HE, geschweißter Korpus, tiefenverstellbare 19″-Profilschienen (L-Winkel). Sein Trick ist das hintere Rückteil Z-CUBE 150: Es macht aus dem 450 mm tiefen Gehäuse ein zweiteiliges mit 600 mm Gesamttiefe — und weil das Frontgehäuse über Scharniere mit dem Rückteil verbunden ist, schwenkt es komplett auf. Der Zugriff auf Verkabelung und Geräterückseiten gelingt, ohne das Gehäuse von der Wand zu nehmen. Türöffnungsrichtung und Öffnungsrichtung des Rückteils sind wechselbar; Korpus, Türen und Seitenwände tragen Erdungsbolzen. Eine Rückwand ist als Zubehör erhältlich — damit gilt IP 20 auch ohne flache Wand.
Ausführungstabelle: alle Größen
Beide Serien mit Glas- oder Blechtür, Breite 600 mm. Quelle: ZPAS IT-Katalog.
| Höhe → | 6 HE | 10 HE | 12 HE | 15 HE | 18 HE | 21 HE |
|---|---|---|---|---|---|---|
| Z-BOX (T 600) | ✓ 365 | ✓ 543 | ✓ 632 | ✓ 765 | ✓ 899 | — |
| Z-CUBE (T 450/600) | ✓ 368 | ✓ 546 | ✓ 634 | ✓ 767 | ✓ 900 | ✓ 1.033 |
| Belastbarkeit | Z-BOX 100 kg · Z-CUBE 60 kg einteilig / 30 kg zweiteilig (450+150) | |||||
Höhenangaben in mm (Außenmaß H). Nutzraumtiefe: Z-BOX max. 540 mm, Z-CUBE max. 565 mm (T 600) / 415 mm (T 450) / 500 mm (450+150).
Ausstattung ab Werk
Häufige Fragen — Z-BOX & Z-CUBE
Z-BOX oder Z-CUBE — welches passt?
Z-BOX: einteilig, T 600 mm, 100 kg — der robuste Standard. Z-CUBE: T 450/600 mm, bis 21 HE, per Rückteil zweiteilig erweiterbar — der Flexible für nachträglichen Kabelzugang.
Welche Größen gibt es?
Z-BOX: 6–18 HE (365–899 mm), 600 × 600 mm. Z-CUBE: 6–21 HE (368–1.033 mm), 600 mm breit, 450 oder 600 mm tief — jeweils mit Glas- oder Blechtür.
Wie viel trägt ein Wandgehäuse?
Z-BOX 100 kg, Z-CUBE 60 kg (einteilig) bzw. 30 kg (zweiteilig 450+150). Für mehr Last: Standschrank wie der SZB IT.
Wie wird belüftet?
Über Lüftungsöffnungen in Dach- und Bodenplatte; beim Z-CUBE sind Gitter mit Löchern zur Lüfterbefestigung vorbereitet. Kabel laufen durch Ausbruchblenden-Öffnungen.
