Databox
die Kaltgang- und Rack-Einhausung
Kaltgang- oder Warmgang-Einhausung als Produktsystem: Schiebetüren manuell oder elektrisch, Dach- und Abschlussmodule, Beleuchtung und Kabelführung — auf Basis von Z-SERVER, SZB IT oder DSR IT. Geplant im Konfigurator, montiert ab Werk.
Angebot anfragen Databox konfigurierenDie Einhausung als Produkt — nicht als Projektabenteuer

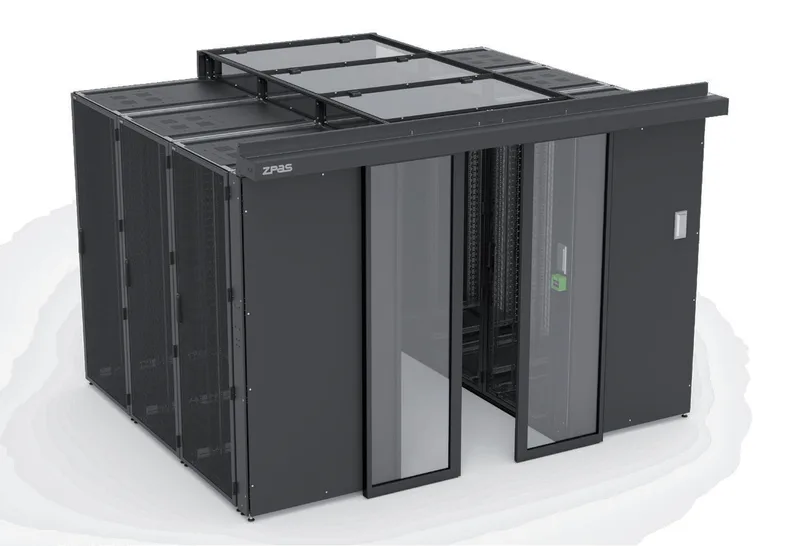

Die ZPAS Databox ist eine Kaltgang-/Warmgang-Einhausung für Schrankreihen auf Basis von Z-SERVER, SZB IT oder DSR IT: Glasschiebetüren aus Aluprofilen und Sicherheitsglas (manuell oder elektrisch), Gangbreite 1200 mm, Schrankhöhen 42/45/47 HE, Tiefe 1000/1200 mm. Die Databox macht aus einer Schrankreihe ein geschlossenes Klimasystem: Der eingehauste Gang trennt Kalt- und Warmluft konsequent, die Kühlenergie sinkt messbar. Anders als bei individuellen Einhausungs-Projekten ist die Databox ein Baukasten mit Katalognummern — Schiebetüren, Dachmodule, Abschlüsse und Beleuchtung passen ab Werk zusammen. Hier finden Sie Produkt, Planung und Ausführungstabelle der Kaltgang-Einhausung; den Systemüberblick über das ganze Rechenzentrum zeigt die Data-Center-Seite.
Die Bausteine der Databox
So funktioniert die Einhausung
Beim Kaltgang strömt kalte Luft in der Regel durch den Doppelboden in den Gang; die Geräte ziehen sie durch die perforierten Türen und blasen die warme Luft in den Raum, wo sie gekühlt wird. Beim Warmgang läuft es umgekehrt — primär mit Seitenkühlern zwischen den Schränken.
Glasschiebetüren mit manuellem Antrieb
Aluprofile und Sicherheitsglas, ohne Schloss, Öffnung über die gesamte Gangbreite (1200 mm). Komplett mit Seitenwänden für die äußeren Abschlussschränke — in 12 Ausführungen für 42/45/47 HE, Tiefe 1000/1200 mm, ohne oder mit Füßen (Tabelle unten).
Automatik-Schiebetüren
Für Komfort und Zutrittskonzepte: Glasschiebetüren mit elektrischem Antrieb — Öffnung von außen per Tastendruck, von innen automatisch. Ebenfalls komplett mit Seitenwänden für die Abschlussschränke.
Dachmodule, Rückwand, Anbauschränke

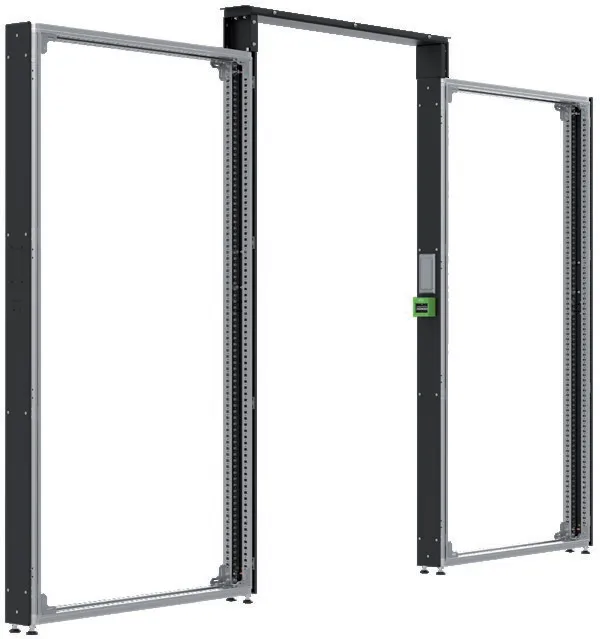

Der Gang lässt sich statt mit einer zweiten Tür auch mit einer Rückwand abschließen. Anbauschränke (2 × 150 mm, durch ein Dachmodul verbunden) füllen Lücken in der Reihe; für Sonderfälle gibt es das erhöhte Dach.
Kabelführung und Gangbeleuchtung
Die Dach-Kabelführung läuft über den Schränken, montiert in der Tiefe über zwei in Reihe stehende Schränke. Die Gangbeleuchtung im Aluminiumgehäuse (Silber oder Schwarz) ist für den 1200-mm-Gang ausgelegt.
Z-SERVER, SZB IT oder DSR IT als Basis

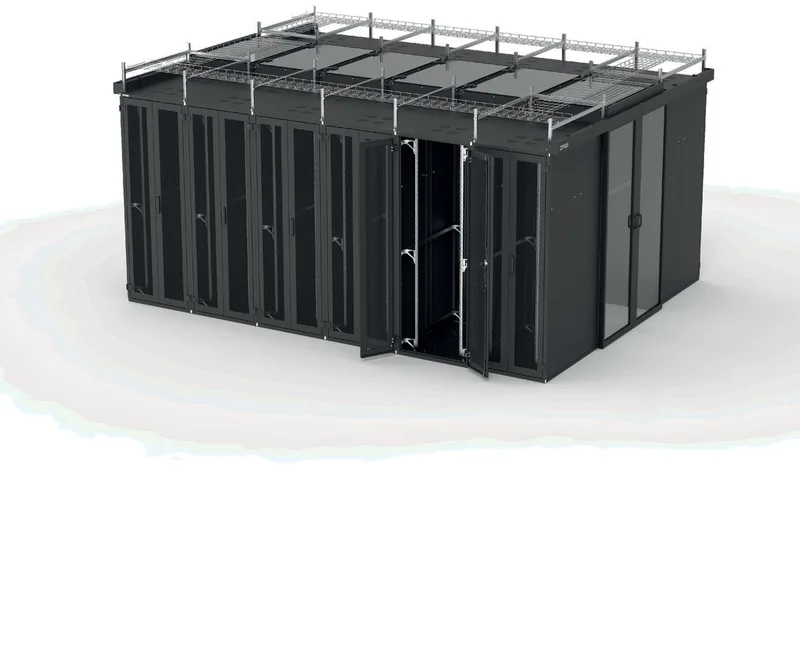

Die Databox baut auf Z-SERVER, SZB IT oder DSR IT auf — Katalogbeispiel: 12 × SZB IT 47 HE, 800 × 1200 mm mit Schiebetüren und erhöhtem Dach. Projektbezogen auch an Schrankreihen anderer Hersteller adaptierbar (S. 29); AKCP-Monitoring ab Werk integrierbar.
Ausführungstabelle: Schiebetüren mit manuellem Antrieb
Zwei Schiebetürflügel inkl. Schienensystem, Führungen, oberer Abdeckung, zwei Seitenwänden und Montageteilen (1 Set) — für den 1200 mm breiten Kalt-/Warmgang. Die Standardausführungen decken 42, 45 und 47 HE ab — als Sonderlösung haben wir die Databox auch für Schränke mit 52 HE im Programm.
| Schrankhöhe | Ausführung | Tiefe [mm] | RAL 7035 | RAL 9005 |
|---|---|---|---|---|
| 42 HE | ohne Füße | 1000 | W-8390-64-01-011 | W-8390-64-01-161 |
| 42 HE | ohne Füße | 1200 | W-8390-64-03-011 | W-8390-64-03-161 |
| 45 HE | ohne Füße | 1000 | W-8390-64-05-011 | W-8390-64-05-161 |
| 45 HE | ohne Füße | 1200 | W-8390-64-07-011 | W-8390-64-07-161 |
| 47 HE | ohne Füße | 1000 | W-8390-64-09-011 | W-8390-64-09-161 |
| 47 HE | ohne Füße | 1200 | W-8390-64-11-011 | W-8390-64-11-161 |
| 42 HE | mit Füßen | 1000 | W-8390-64-02-011 | W-8390-64-02-161 |
| 42 HE | mit Füßen | 1200 | W-8390-64-04-011 | W-8390-64-04-161 |
| 45 HE | mit Füßen | 1000 | W-8390-64-06-011 | W-8390-64-06-161 |
| 45 HE | mit Füßen | 1200 | W-8390-64-08-011 | W-8390-64-08-161 |
| 47 HE | mit Füßen | 1000 | W-8390-64-10-011 | W-8390-64-10-161 |
| 47 HE | mit Füßen | 1200 | W-8390-64-12-011 | W-8390-64-12-161 |
IT-Lösungen-Katalog (PDF, 120 Seiten) — alle Maßzeichnungen und Katalognummern zur Databox, den Schiebetüren und Dachmodulen (S. 22–29, 42–43).
Katalog öffnen (PDF) → · alle Kataloge im Download-Center
Kaltgang-Einhausung planen: in fünf Schritten
Eine Kaltgang-Einhausung trennt kalte Zuluft und warme Abluft konsequent: Die Server saugen nur noch gekühlte Luft aus dem Gang an, Warmluft kann nicht zurückströmen. So lässt sich die Schrankreihe mit der Databox planen:
- Schrankreihen festlegen: Zwei Reihen stehen Front an Front, dazwischen liegt der Gang — bei der Databox 1.200 mm breit.
- Schrankhöhe und -tiefe wählen: 42, 45 oder 47 HE bei 1.000 oder 1.200 mm Tiefe; als Sonderlösung auch 52 HE. Alle Schrankmaße zeigt die Seite Serverschrank-Maße.
- Kaltgang oder Warmgang: Kommt die Kaltluft aus dem Doppelboden, wird der Kaltgang eingehaust. Ohne Doppelboden arbeitet meist eine Warmgang-Einhausung mit Seitenkühlern zwischen den Schränken.
- Abschluss wählen: Schiebetüren an beiden Gangenden (manuell oder elektrisch) oder Schiebetür plus Rückwand; darüber Dachmodule, bei Bedarf das erhöhte Dach.
- Lücken schließen: Anbauschränke (2 × 150 mm) füllen Lücken in der Reihe, 19″-Blindabdeckungen verschließen freie Höheneinheiten — sonst strömt Kaltluft ungenutzt vorbei.
Eine bestehende Schrankreihe lässt sich nachrüsten: Die Databox wird projektbezogen auch an Schränke anderer Hersteller angepasst (Katalog S. 29). Für Ausschreibungen gibt es den Ausschreibungstext Kaltgang-Einhausung, für die Planung den Databox-Konfigurator. Alle zwölf Schiebetür-Ausführungen auf einer Seite: Datenblatt Databox (PDF).
Häufige Fragen — Databox
Kaltgang oder Warmgang — was ist wann richtig?
Beim Kaltgang wird kalte Luft in der Regel durch den Doppelboden in den eingehausten Gang geblasen; die Server ziehen sie durch die perforierten Türen und geben die warme Luft in den Raum ab, wo sie gekühlt wird. Beim Warmgang läuft es umgekehrt — dort wird primär mit Seitenkühlern zwischen den Schränken gearbeitet.
Auf welchen Schränken baut die Databox auf?
Wie plane und bestelle ich eine Databox?
Am schnellsten im Databox-Konfigurator: Einhausung, Schrankreihen, Schranktyp, Gangbreite, Dach und Türen wählen — Schema und Stückliste entstehen live, die Anfrage geht direkt an ZPAS. Angebot in maximal 2 Werktagen, Montage auf Wunsch vor Ort.
Wie breit ist der Gang einer Kaltgang-Einhausung?
Die Databox ist für einen 1.200 mm breiten Gang ausgelegt — Schiebetüren, Dachmodule und Gangbeleuchtung sind darauf abgestimmt.
Lässt sich eine bestehende Schrankreihe einhausen?
Ja. Die Databox wird projektbezogen auch an Schrankreihen anderer Hersteller angepasst (Katalog S. 29). Wir brauchen dafür Maße, Anzahl und Anordnung der vorhandenen Schränke.
Braucht eine Kaltgang-Einhausung einen Doppelboden?
Klassisch kommt die Kaltluft beim Kaltgang aus dem Doppelboden. Ohne Doppelboden wird meist der Warmgang eingehaust und mit Seitenkühlern zwischen den Schränken gekühlt.
Gibt es die Einhausung auch für 52-HE-Schränke?
Ja, als Sonderlösung. Die Standardausführungen der Schiebetüren decken 42, 45 und 47 HE ab.
