PV-Parks und Windstandorte sind raue Arbeitsplätze für Elektronik: 20+ Jahre Freifeld, Sonne aufs Blech, Staub, Sturm — und niemand zum Nachjustieren vor Ort. ZPAS fertigt die Gehäusetechnik dafür: doppelwandige SZD-Aluminium-Outdoorschränke für Wechselrichter, String-Sammler, SCADA und Netzanschluss, in jedem Sondermaß direkt ab Werk.
Angebot anfordern Outdoorschrank konfigurierenZwischen Modulreihen und unter Windkraftanlagen steht Leistungselektronik, die ein Gebäude nie sehen wird: String-Wechselrichter und Zentralwechselrichter-Peripherie, DC-Sammler, SCADA- und Parkregler, NA-Schutz und Eigenbedarfsverteilung. Die Gehäuse dafür müssen zwei Dinge zugleich: die Verlustwärme der Elektronik abführen — und die Sonneneinstrahlung draußen halten, die das Blech im Sommer auf über 70 °C treibt.
Die doppelwandige SZD-Aluminium-Baureihe löst das passiv: Der hinterlüftete Luftspalt trägt die Strahlungswärme ab, bevor sie die Technik erreicht; Belüftung, Wärmetauscher oder Klimagerät ergänzen aktiv nach Wärmelast. Die Netz- und Verteilseite beschreibt die Schwesterseite Energie & Smart Grid.
DC-Sammelkästen und String-Wechselrichter-Gehäuse zwischen den Modulreihen — UV-fest, staubdicht, wartungsarm.

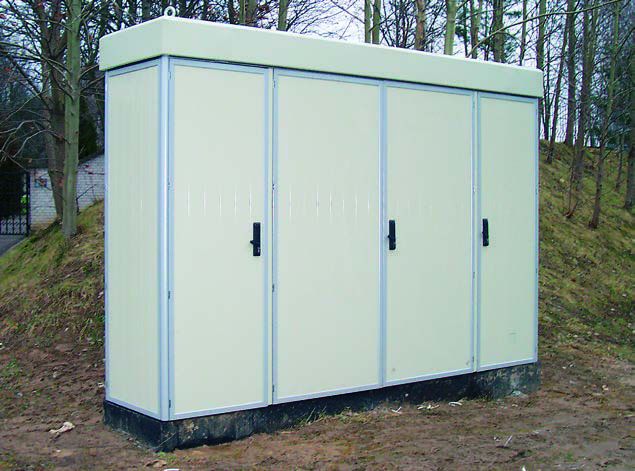

Steuer-, Schutz- und Eigenbedarfstechnik neben der Wechselrichterstation — anreihbar mit Sammelschienenführung.
Klimatisierte Gehäuse für Parkregelung, Fernwirktechnik und Kommunikation — mit 19″-Ebene und Monitoring.
Netzanschluss-, Mess- und Übergabeschränke am Einspeisepunkt — normgerecht nach IEC 61439/62208.
Außengehäuse für Übergabe, Kommunikation und Sicherheitstechnik am Turmfuß und im Parknetz.
Gehäuse für DC/DC-Steller und Regelung bei PV-Speicher-Kombinationen — abgestimmt auf die BESS-Gehäuse.
Doppelwand dämpft passiv; Lüfter, Wärmetauscher oder Kühlgerät nach Last — ausgelegt mit dem Kühlleistungs-Rechner nach IEC 60890.
Eloxiertes, korrosionsfestes Aluminium ohne Beschichtungspflege — auch bei UV, Regen und Temperaturwechseln von −40 bis +70 °C.
IP 54/55 nach EN 60529, IK10 nach EN 62262, 3-Punkt-Verriegelung — gegen Staub, Strahlwasser und Vandalismus im Freifeld.
Wiederholbare Konfigurationen mit Zeichnungsfreigabe: gleiche Schränke für jeden Parkabschnitt, Wiederholaufträge in ca. 6 Wochen.
Die elektrische Seite eines Parks richtet sich nach den Netzanschlussregeln — VDE-AR-N 4110 (Mittelspannung) bzw. 4120 (Höchstspannung) bestimmen, welche NA-Schutz-, Mess- und Regelungstechnik an den Netzverknüpfungspunkt gehört. Das Gehäuse muss diese Technik zuverlässig im Freifeld halten: Schutzarten nach EN 60529 (IP 54/55), Stoßfestigkeit IK10, Verteilungen nach IEC 61439, Leergehäuse nach IEC 62208.
Für 20+ Jahre Standzeit zählt der Korrosionsschutz: eloxiertes, meerwasserfestes Aluminium der SZD-Serie, Auslegung nach den Korrosivitätsklassen der EN ISO 12944, Salznebelprüfung nach ISO 9227 projektbezogen — für Küstenstandorte auch als Marine-Ausführung oder in Edelstahl.
| Lösung | Schutzart | Besonderheit | Typischer Einsatz |
|---|---|---|---|
| SZD-Outdoorschrank | IP 54/55, IK10 | doppelwandig, hinterlüftet | Wechselrichter, String-Sammler, NA-Schutz |
| Outdoor-Serverschrank | IP 54/55 | 19-Zoll-Ebene, klimatisiert | SCADA, Router, Parkregler im Feld |
| Schaltschränke SZE2/SZE3 | IP 54/55 | jedes Sondermaß, verdrahtet ab Werk | Technikgebäude & Übergabestation |
| Edelstahlgehäuse | IP 65 (SWN Inox) | AISI 304/316 | Küsten- & Sonderstandorte |
| Outdoorschrank für Batteriespeicher | IP 54/55 | Belüftung, Temperaturmanagement | Speicher im Park (BESS) |
Ausgangslage: Eine Freiflächenanlage braucht dezentrale String-Sammler zwischen den Modulreihen, Schränke für Wechselrichter und Kommunikation — und am Netzverknüpfungspunkt die Technik nach Anschlussregel: NA-Schutz, Messung, Fernwirktechnik. Alles steht im Freien, von der Sommersonne bis zum Frostnebel.
Die Lösung: doppelwandige SZD-Schränke, deren Hinterlüftung die Sonnenlast abführt, mit Lüftung oder Kühlgerät gegen die Wechselrichter-Abwärme und Heizung gegen Kondensat. Die Parkkommunikation sitzt auf einer 19-Zoll-Ebene im Outdoor-Serverschrank. Sondermaße passen die Schränke an Trassenbreiten und Fundamentraster an; geliefert wird verdrahtet ab Werk mit Fundament- und Bohrbild vorab.
Bei Windenergieanlagen sitzt die Gehäusetechnik an zwei Stellen. Im Turm arbeiten SZE-Schränke für Steuerung, Eigenbedarfsverteilung und Umrichter-Peripherie — in einem Innenklima, das mit Temperaturwechseln und hoher Luftfeuchte arbeitet, weshalb eine thermostatgeführte Heizung gegen Kondensat zur Grundausstattung gehört. Draußen, an Übergabestation und Parkverkabelung, gelten dieselben Regeln wie im PV-Park: doppelwandige SZD-Schränke für NA-Schutz, Messung und Fernwirktechnik, dazu die 19-Zoll-Ebene für die Parkkommunikation.
Sondermaße zahlen sich hier doppelt aus: Turmtüren, Bestandsstationen und Fundamentraster geben die Maße vor — ZPAS fertigt die Schränke passend dazu, statt die Anlage an den Katalog anzupassen. Für Wartungsteams zählen Türanschlag, Zugriffsschutz und eine Dokumentation je Schrank, die beim Service nach Jahren noch stimmt.
Diese Punkte sollten vor der Ausschreibung geklärt sein:
Weil Erzeugungsanlagen Projektgeschäft sind: ZPAS liefert vom Einzelgehäuse bis zum parkweiten Rollout aus eigener Fertigung — mit vorbereiteten Ausschnitten, Montageebenen und Klimatisierung. Erste Konfiguration in Minuten im Outdoorschrank-Konfigurator.
String-/Sammlergehäuse zwischen den Modulreihen, Schränke für Wechselrichter-Peripherie, SCADA/Kommunikation und den Netzanschluss mit NA-Schutz — bei ZPAS als doppelwandige SZD-Outdoorschränke in jedem Sondermaß.
Die hinterlüftete Doppelwand führt die Sonnenwärme passiv ab, bevor sie die Elektronik erreicht — die aktive Kühlung fällt kleiner aus, der Energieverbrauch sinkt. Aluminium bleibt dabei korrosionsfrei ohne Beschichtungspflege.
Gestaffelt nach Verlustleistung: Filterlüfter, Luft/Luft-Wärmetauscher, Outdoor-Klimagerät CVO oder AHP-Wärmepumpe — die Auslegung liefert der kostenlose Kühlleistungs-Rechner nach IEC 60890.
Ja — für salzhaltige Atmosphäre gibt es die salzwasserresistente Ausführung und Edelstahl-Varianten; Details auf der Seite Marine & Offshore.
Die Anschlussregeln bestimmen die Technik am Netzverknüpfungspunkt (NA-Schutz, Messung, Fernwirktechnik) — die elektrischen Nachweise führt der Anlagenerrichter. ZPAS liefert dafür die wetterfesten Gehäuse nach IEC 61439/62208 mit IP- und IK-Nachweis.
Durch eloxiertes, meerwasserfestes Aluminium, Auslegung nach den Korrosivitätsklassen der EN ISO 12944 und projektbezogene Salznebelprüfung nach ISO 9227 — plus Hinterlüftung, die Hitzestau und Kondensat dauerhaft reduziert.
Ja — der Outdoor-Serverschrank bringt eine klimatisierte 19-Zoll-Ebene für SCADA, Router und Parkregler direkt an den Netzverknüpfungspunkt.
Parklayout oder Lastenheft genügt — Konzept und Angebot in 24–72 h.
