Das verschraubte Universal-Gehäuse mit 25-mm-Raster in zwei Ebenen: 32 Standardgrößen, IP 55 im Standard, volle Symmetrie für Türen an jeder Seite, gefertigt nach EN 62208 — konfigurierbar und ab Werk bestückt.
Angebot anfordern Schaltschrank konfigurierenDer SZE3 ist das Universal-Gehäuse für Automatisierung und Elektrotechnik im Innenbereich: eine verschraubte Rahmenkonstruktion aus geschlossenen Profilen, in zwei Ebenen im 25-mm-Raster perforiert — der Innenausbau ist damit praktisch unbegrenzt, die Reihenverbindung einfach. 32 Standardgrößen, Schutzart IP 55, gefertigt nach EN 62208, UL-zertifiziert. Teil des Schaltschrank-Programms.

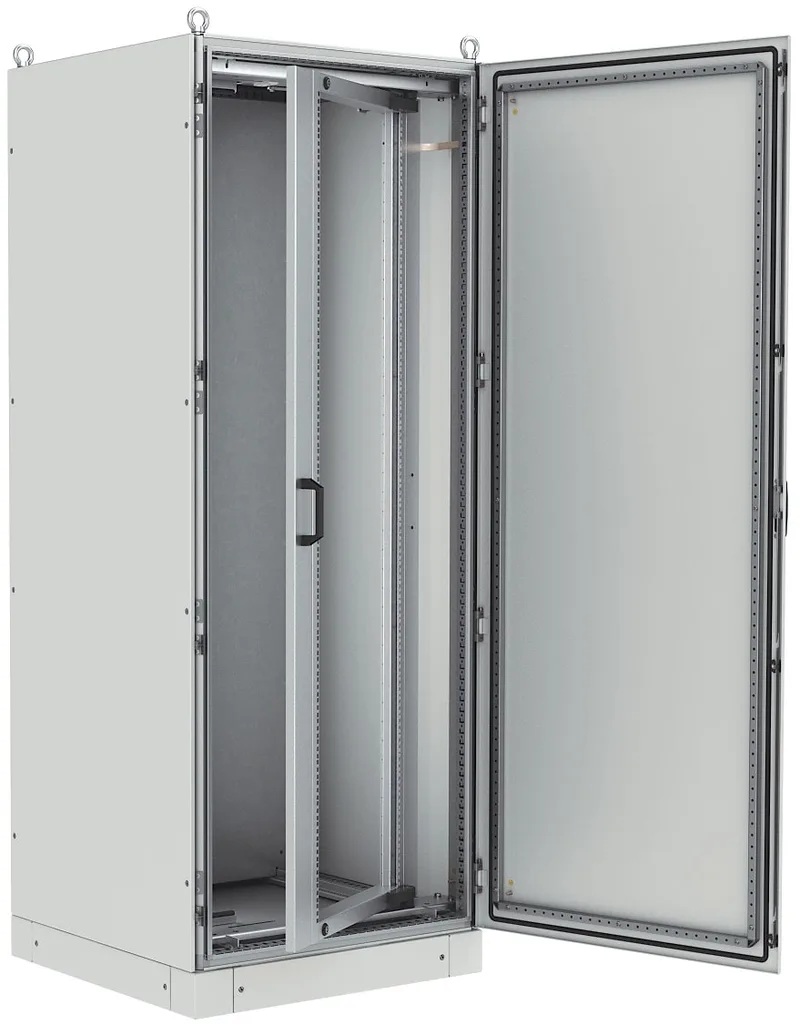

Geschlossene Profile sorgen für hohe Steifigkeit; die Profilform macht das Gerüst voll symmetrisch — Tür und Abdeckungen lassen sich an jeder Seitenebene montieren. Das verzinkte Gerüst bleibt unlackiert korrosionsgeschützt.

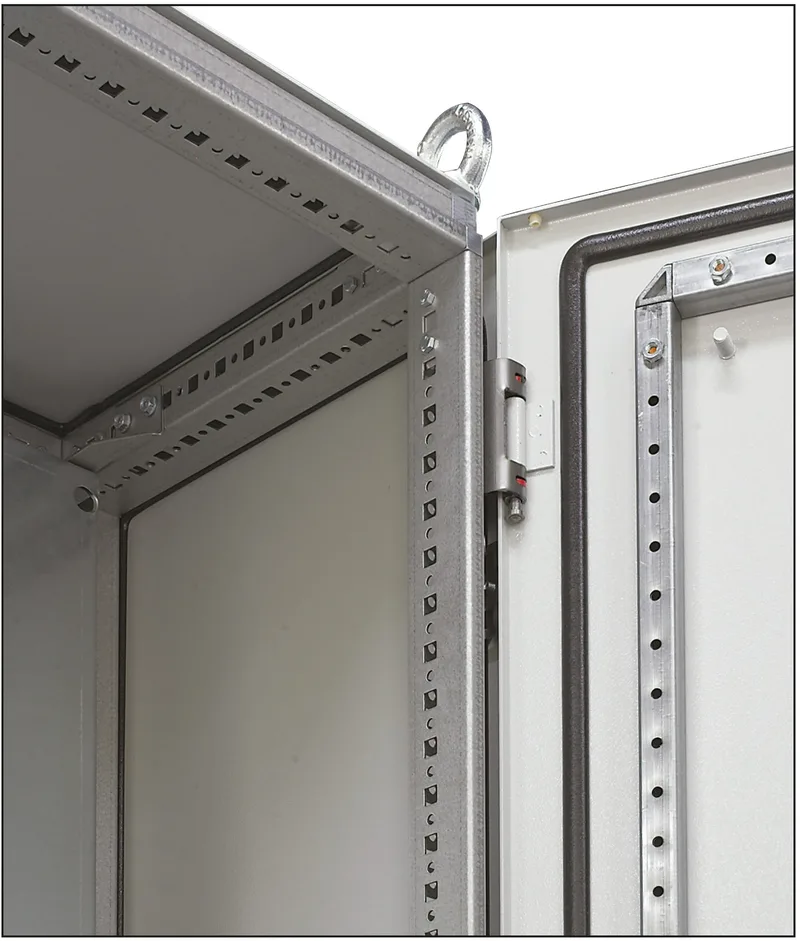

Jedes Profil ist im 25-mm-Raster in zwei Ebenen perforiert — Montageplatte über die ganze Höhe, Schwenkrahmen oder Montageschienen (verzinkt) sitzen ohne Bohren an jeder Position.
Der SZE3 bringt IP 55 im Standard — Staub- und Strahlwasserschutz ohne Zusatzmaßnahmen. Gefertigt gemäß EN 62208 (Leergehäuse), mit UL-Konformitätszertifikat.

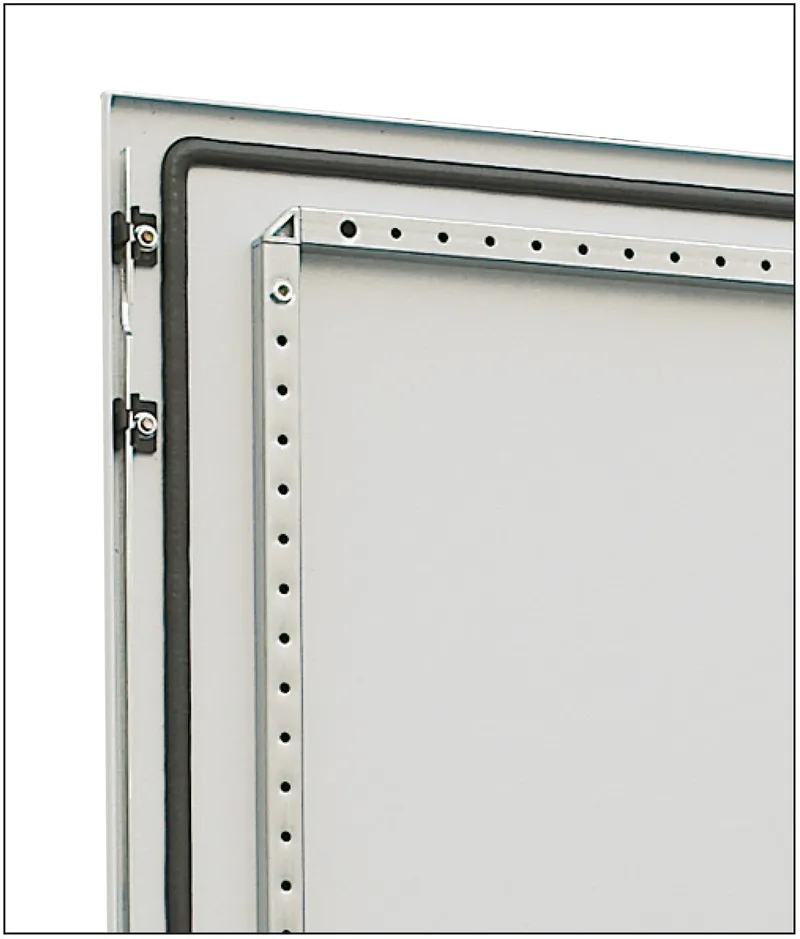

Fronttür mit Doppelbart-Schließung, optional Schwenkhebel mit Profilhalbzylinder; dank Symmetrie auch seitlich oder rückseitig montierbar — praktisch bei Wandaufstellung und engen Gängen.

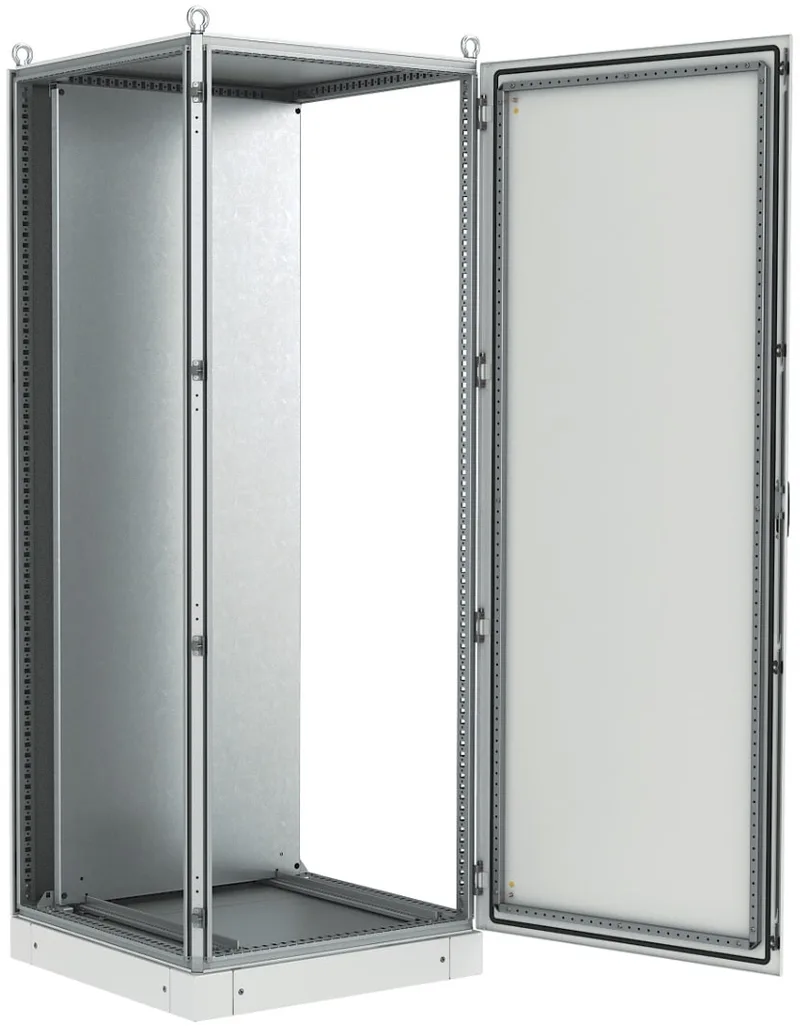

Montageplatte über die ganze Schrankhöhe im Lieferumfang; Schwenkrahmen und weitere Innenausbauten (verzinkte Stahlprofile) kommen aus dem Zubehörprogramm — inklusive 19″-Ebene.

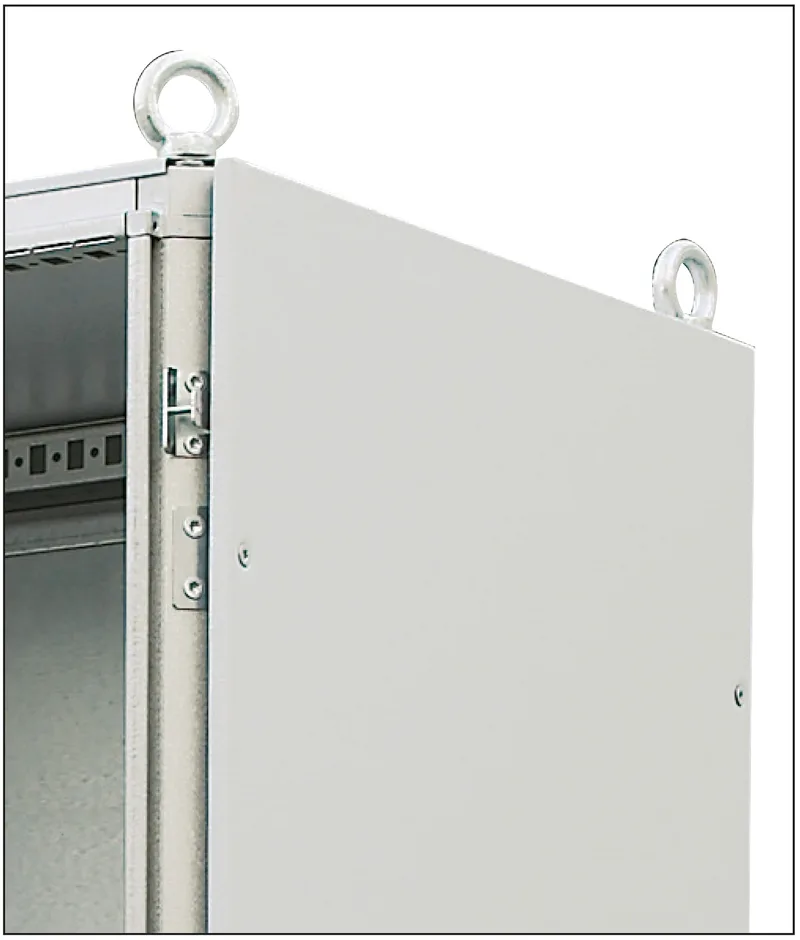

Das SZE3-Zubehör deckt alles ab: Türenprogramm, Schrankboden, Erdung und Abschirmung, Beleuchtung (S. 92–93), Bleche und Blindabdeckungen, Kühlung und Heizung.
Katalognummern der Standardausführung — Schränke mit 600 und 800 mm Breite sind einflügelig, mit 1000 und 1200 mm zweiflügelig. Höhen 2000 und 2200 mm (ohne Sockel), Tiefen 400–800 mm.
| Breite [mm] | Tiefe [mm] | Höhe 2000 | Höhe 2200 |
|---|---|---|---|
| 600 | 400 | WZ-SZE3-2032-S10A-00-111-00-0-011 | WZ-SZE3-2216-S10A-00-111-00-0-011 |
| 600 | 500 | WZ-SZE3-2031-S10A-00-111-00-0-011 | WZ-SZE3-2215-S10A-00-111-00-0-011 |
| 600 | 600 | WZ-SZE3-2030-S10A-00-111-00-0-011 | WZ-SZE3-2214-S10A-00-111-00-0-011 |
| 600 | 800 | WZ-SZE3-2029-S10A-00-111-00-0-011 | WZ-SZE3-2213-S10A-00-111-00-0-011 |
| 800 | 400 | WZ-SZE3-2028-S10A-00-111-00-0-011 | WZ-SZE3-2212-S10A-00-111-00-0-011 |
| 800 | 500 | WZ-SZE3-2027-S10A-00-111-00-0-011 | WZ-SZE3-2211-S10A-00-111-00-0-011 |
| 800 | 600 | WZ-SZE3-2026-S10A-00-111-00-0-011 | WZ-SZE3-2210-S10A-00-111-00-0-011 |
| 800 | 800 | WZ-SZE3-2025-S10A-00-111-00-0-011 | WZ-SZE3-2209-S10A-00-111-00-0-011 |
| 1000 | 400 | WZ-SZE3-2024-S10A-00-111-00-0-011 | WZ-SZE3-2208-S10A-00-111-00-0-011 |
| 1000 | 500 | WZ-SZE3-2023-S10A-00-111-00-0-011 | WZ-SZE3-2207-S10A-00-111-00-0-011 |
| 1000 | 600 | WZ-SZE3-2022-S10A-00-111-00-0-011 | WZ-SZE3-2206-S10A-00-111-00-0-011 |
| 1000 | 800 | WZ-SZE3-2021-S10A-00-111-00-0-011 | WZ-SZE3-2205-S10A-00-111-00-0-011 |
| 1200 | 400 | WZ-SZE3-2020-S10A-00-111-00-0-011 | WZ-SZE3-2204-S10A-00-111-00-0-011 |
| 1200 | 500 | WZ-SZE3-2019-S10A-00-111-00-0-011 | WZ-SZE3-2203-S10A-00-111-00-0-011 |
| 1200 | 600 | WZ-SZE3-2018-S10A-00-111-00-0-011 | WZ-SZE3-2202-S10A-00-111-00-0-011 |
| 1200 | 800 | WZ-SZE3-2017-S10A-00-111-00-0-011 | WZ-SZE3-2201-S10A-00-111-00-0-011 |
Schaltschranksysteme-Katalog (PDF, 124 Seiten) — alle Maßzeichnungen, Tür- und Zubehörtabellen zum SZE3 (S. 60–101).
Katalog öffnen (PDF) → · alle Kataloge im Download-Center
Der SZE3 ist verschraubt statt geschweißt: eine Rahmenkonstruktion aus geschlossenen, in zwei Ebenen im 25-mm-Raster perforierten Profilen — voll symmetrisch, die Tür lässt sich an beliebiger Seite montieren. Schutzart IP 55 im Standard (SZE2: IP 54), Gerüst verzinkt, gefertigt nach EN 62208.
Schrankrahmen, Fronttür mit Doppelbart-Schließung, Rückwand, Montageplatte über die ganze Schrankhöhe, obere Abdeckung und verschiebbare Bodenbleche. Seitenwände, Sockel, Transportösen und Schwenkrahmen werden gesondert bestellt — am einfachsten im Konfigurator.
Ja — neben den 32 Standardgrößen werden untypische Maße (z. B. 1800 mm Höhe) in Absprache mit dem Vertrieb gefertigt. Das Angebot mit Zeichnung kommt in 24–72 h.
Baureihe, Maße, Tür und Zubehör online wählen — oder formlos anfragen: Angebot in 24–72 h.
