Von der Regie bis zum Sendemast: Broadcast-Technik braucht Racks, die Wärme abführen, Kabel bändigen und ins Studiobild passen. ZPAS liefert 19-Zoll-Serverschränke und Racks für Studio, Playout und IP-Produktion — schwarz, klimatisiert, nach Zeichnung — und wetterfeste Outdoorgehäuse für Sende- und Antennenstandorte.
Angebot anfordern Serverschränke ansehenDer Umstieg von SDI auf IP-basierte Produktion (SMPTE ST 2110) macht aus Regie, Schnittplatz und Playout ein kleines Rechenzentrum: mehr Server, mehr Netzwerk, mehr Wärme auf engem Raum. Gleichzeitig bleibt der klassische Bedarf — Signalverteilung, Patchfelder, Monitor-Walls, Ü-Wagen. ZPAS liefert für beides die passenden 19-Zoll-Serverschränke und Racks: meist in Schwarz (RAL 9005) fürs Studiobild, mit perforierten Türen für die Wärmelast, geordnetem Kabelmanagement und Monitoring.
Und dort, wo das Signal die Antenne erreicht — an Sendemasten für DAB+, DVB-T2 und UKW — übernehmen wetterfeste Outdoorgehäuse mit Klimatisierung und Batterieplatz, wie auf der Seite Telekommunikation.

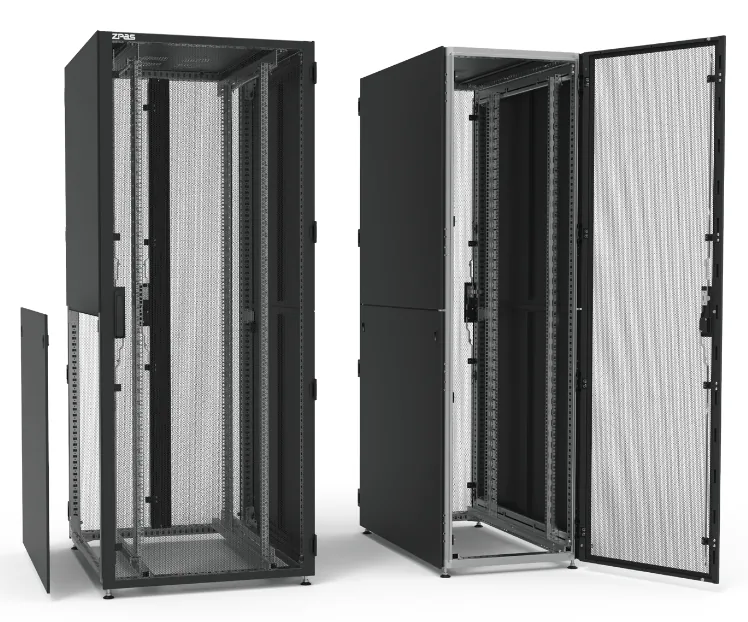

SZB IT- und Z-SERVER-Racks in Schwarz für Server, Playout und Signalverteilung — perforiert für die Wärmelast, mit Kabelmanagement.
Netzwerk- und Serverschränke für die IP-basierte Produktion — hohe Packungsdichte, geordnete Verkabelung, wachsende Kühlung.
Wetterfeste Outdoorschränke für DAB+, DVB-T2 und UKW — klimatisiert, mit Batterieplatz und Monitoring.
Transportsichere 19-Zoll-Rahmen und offene Racks mit stabiler Geräteverschraubung — Ausführung nach Zeichnung.
Racks mit Patchfeldern, Rangierpanels und Kabelkanälen für Signalverteilung und zentrale Steuerung.
DSR-IT-Schränke mit getrennt abschließbaren Kammern — mehrere Kunden oder Gewerke sicher in einem Schrank.
Racks nach EN 60297 / DIN 41494 — HE-Raster über die volle Höhe, passend für Broadcast-Equipment jeder Bauform.
Perforierte Türen, aktive Klimatisierung und bei Dichte die Kaltgang-Einhausung — ausgelegt mit dem Kühlrechner.
Rangierpanels, vertikale Kabelkanäle und Bürstenleisten aus dem 19″-Zubehör halten Signalwege sauber getrennt.
Schwarze Oberfläche (RAL 9005) fürs Studiobild, abschließbare Türen und AKCP-Monitoring für Betrieb und Sicherheit.
Broadcast-Racks folgen der 19-Zoll-Norm EN 60297 (bzw. DIN 41494) — dem gleichen HE-Raster wie in der IT, damit Server, Signalprozessoren und Patchfelder ohne Adapter passen. Die Schutzart im Innenraum wird nach EN 60529 geprüft (Studio meist IP 20, Outdoor-Sendestandort IP 54/55). Wo Playout- und Media-Center die Größe eines Rechenzentrums erreichen, greifen zusätzlich die Planungsprinzipien der EN 50600 — Luftführung, Redundanz, Zutritt.
Der Unterschied zum reinen Rechenzentrum liegt im Detail: Studio-Racks stehen sichtbar und oft nah am Menschen — deshalb Schwarz statt Lichtgrau, deshalb Wert auf leise Kühlung und saubere Kabelwege. Alle Nachweise und Konformitätserklärungen stehen im Zertifikate-Bereich.
| Lösung | Schutzart | Werkstoff / Bauart | Typischer Einsatz |
|---|---|---|---|
| SZB IT | IP 20 | Stahlblech, 18–47 HE | Studio-, Playout- & Signal-Racks |
| Z-SERVER | IP 20–54 | Hochlast, bis 2.000 kg | Server- & Storage-dichte IP-Produktion |
| DSR IT | IP 20 | 2 oder 4 Kammern | Colocation für Mediendienstleister |
| Outdoor-Serverschrank | IP 54/55 | Aluminium, klimatisiert | Sende- & Antennenstandort |
Ausgangslage: Ein Sender migriert sein Playout von SDI auf IP (ST 2110). Aus wenigen Signalracks wird eine dichte Server- und Netzwerklandschaft — mit spürbar mehr Wärme im selben Technikraum. Die Racks stehen im Sichtbereich der Regie, Lautstärke und Optik zählen.
Die Lösung: SZB-IT-Reihen in Schwarz mit perforierten Türen, geordnetem Kabelmanagement und aktiver Klimatisierung; für die dichtesten Reihen die Kaltgang-Einhausung, damit Kalt- und Warmluft sich nicht mischen. Die Kühlleistung wird vorab mit dem Kühlrechner ausgelegt, das Monitoring meldet Temperatur und Zutritt je Schrank.
Ein Studio ist kein Serverraum im Keller. Die Technik steht sichtbar, oft im selben Raum wie Menschen, die konzentriert arbeiten. Das verschiebt die Prioritäten: Optik (Schwarz statt Lichtgrau, aufgeräumte Fronten), Geräusch (leise Lüfter, Kühlung ohne Dröhnen) und Zugänglichkeit (schnelles Umpatchen bei laufender Sendung) zählen so viel wie Traglast und Kühlung. ZPAS baut die Racks entsprechend: schwarze Oberfläche, durchdachtes Kabelmanagement, Türöffnung bis 270° für vollen Zugriff — und dieselbe Fertigungsqualität wie im Rechenzentrum.
Diese Punkte sollten vor der Ausschreibung geklärt sein:
Weil Broadcast-Technik zwischen zwei Welten steht — sichtbar wie ein Möbelstück, belastbar wie ein Rechenzentrum. ZPAS baut die Racks für beides: in Schwarz und nach Zeichnung fürs Studio, mit Traglast, Kühlung und Monitoring für die IP-Produktion — direkt ab Werk.
Die 19-Zoll-Serverschränke SZB IT und Z-SERVER — meist in Schwarz (RAL 9005) für die Studioumgebung, mit perforierten Türen für die Wärmelast, Kabelmanagement und Monitoring. Für hohe Dichte lässt sich die Reihe zur Kaltgang-Einhausung ausbauen.
Ja — der Umstieg auf IP-basierte Produktion (SMPTE ST 2110) macht aus dem Studio ein kleines Rechenzentrum. Dafür passen die Netzwerk- und Serverschränke mit hoher Packungsdichte, geordnetem Kabelmanagement und wachsender Kühlung; bei Colocation die abschließbaren DSR-IT-Kammern.
Ja — für Sendemasten und Antennenstandorte (DAB+, DVB-T2, UKW) die wetterfesten Outdoorschränke der SZD-Baureihe: klimatisiert, mit Batterieplatz für die Notstromversorgung und Monitoring, wie auf der Seite Telekommunikation beschrieben.
Über perforierte Türen (hoher Luftdurchsatz), aktive Klimatisierung am oder im Schrank und — bei mehreren dichten Racks — die Kaltgang-Einhausung. Die nötige Kühlleistung liefert der Kühlleistungs-Rechner in Sekunden.
Ja — Sondermaße, Sonderfarben und projektspezifischer Innenausbau sind Standard: bestückt mit Profilschienen, PDU, Kabelmanagement und Blindplatten ab Werk, Dokumentation je Schrank. Angebot in 24–72 h.
Für mobile Produktion zählen stabile, transportsichere 19-Zoll-Rahmen mit sicherer Geräteverschraubung. ZPAS liefert die passenden Schrank- und Rack-Ausführungen nach Zeichnung; die Einbauspezifikation stimmen wir projektbezogen ab.
Einsatzort, Wärmelast und Geräteliste genügen — Rack-Empfehlung und Angebot in 24–72 h.
